Коаксиальные разъёмы KADAMM в серии СК-МК: 6 моделей, до 67 ГГц, соединители SSMP.
О серии

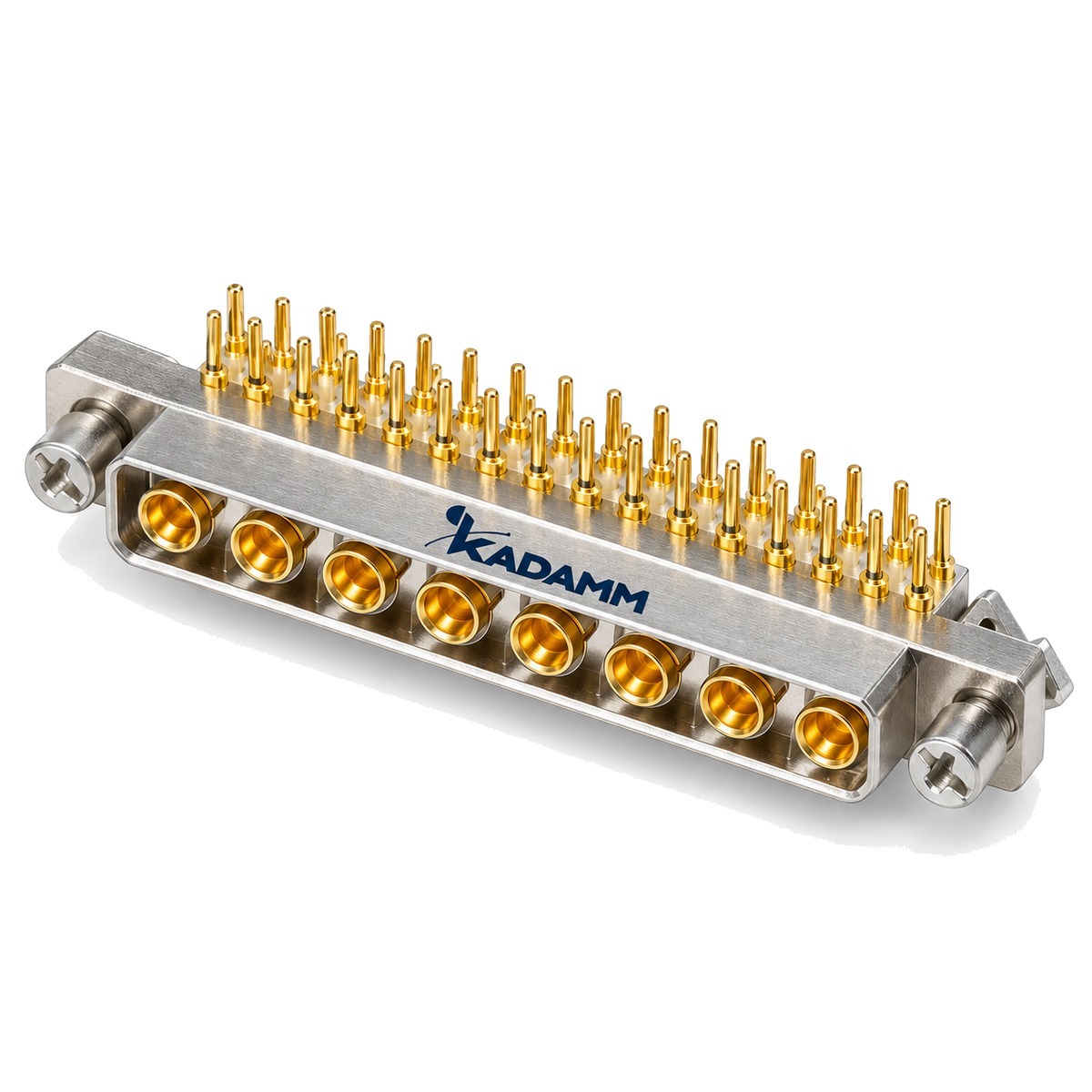

Коаксиальные разъёмы серии СК-МК выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-МК: 6 моделей, общий диапазон до 67 ГГц, соединители SSMP.
Исполнения СК-МК различаются по параметрам: частоты, соединители, ответный соединитель / кабель, КСВН.
Типовые задачи для серии СК-МК: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СК-МК.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Ответный соединитель / кабель | КСВН, типовое |
|---|---|---|---|---|
| KADAMM СК-2-MB-01 | 0–67 | PCB; SSMP вилка | SSMP розетка | 1,25 |
| KADAMM СК-4-MB-01 | 0–40 | PCB; SSMP вилка | SSMP розетка | 1,25 |
| KADAMM СК-8-FB-086-1 | 0–67 | кабель; розетка | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-MB-01 | 1,25@0–40 ГГц |
| KADAMM СК-8-FRB-01 | 0–40 | PCB; розетка, угловой | кабель; KADAMM СК-8-MK-086-2 | 1,25 |
| KADAMM СК-8-MB-01 | 0–40 | PCB; вилка | кабель; KADAMM СК-8-FB-086-1 | 1,25 |
| KADAMM СК-8-MK-086-2 | 0–67 | кабель; вилка | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-FRB-01 | 1,25@0–40 ГГц |
Вопросы по серии
Общий диапазон серии СК-МК — до 67 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-МК — SSMP. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-2-MB-01», и количество.
Техническое описание серии СК-МК и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
