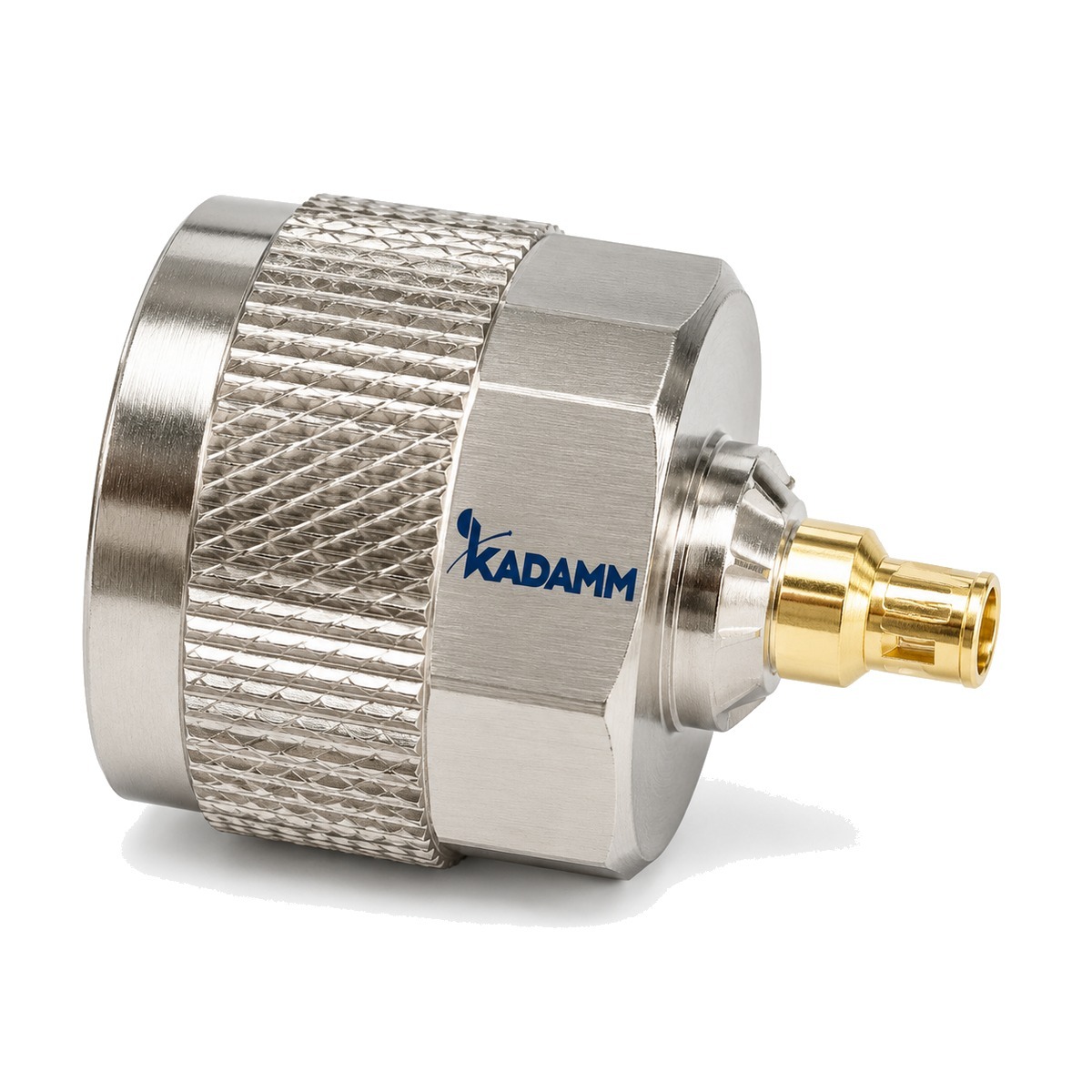

Серия KADAMM СК-1,85(р): 12 моделей, до 67 ГГц, соединители 1,85 мм.
О серии
Изделия серии KADAMM СК-1,85(р) выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-1,85(р): 12 моделей, общий диапазон до 67 ГГц, соединители 1,85 мм.
Модели внутри серии СК-1,85(р) отличаются параметрами: размеры. Общее для всех моделей СК-1,85(р): диапазон частот, ГГц — 0–67; КСВН, не более — 1,25; соединитель — 1,85 мм розетка; материал — пассивированная нержавеющая сталь.
Типовые задачи для серии СК-1,85(р): платы СВЧ-модулей; кабельные сборки; корпуса блоков. Нужное исполнение СК-1,85(р) выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–67 |
| КСВН, не более | 1,25 |
| Соединитель | 1,85 мм розетка |
| Материал | пассивированная нержавеющая сталь |
Исполнения серии
| Артикул | Размер ØD, мм | Размер L, мм |
|---|---|---|
| KADAMM СК-1,85(р)-Ф2-Н-D30-01 | 0,3 | 1,2 |
| KADAMM СК-1,85(р)-Ф2-Н-D30-02 | 0,3 | 2 |
| KADAMM СК-1,85(р)-Ф2-Н-D30-04 | 0,3 | 1,2 |
| KADAMM СК-1,85(р)-Ф2-Н-D30-05 | 0,3 | 2 |
| KADAMM СК-1,85(р)-Ф2-Н-D58-03 | 0,58 | 5,85 |
| KADAMM СК-1,85(р)-Ф2-Н-D58-06 | 0,58 | 5,85 |
| KADAMM СК-1,85(р)-Ф4-Н-D30-01 | 0,3 | 1,2 |
| KADAMM СК-1,85(р)-Ф4-Н-D30-02 | 0,3 | 2 |
| KADAMM СК-1,85(р)-Ф4-Н-D30-04 | 0,3 | 1,2 |
| KADAMM СК-1,85(р)-Ф4-Н-D30-05 | 0,3 | 2 |
| KADAMM СК-1,85(р)-Ф4-Н-D58-03 | 0,58 | 5,85 |
| KADAMM СК-1,85(р)-Ф4-Н-D58-06 | 0,58 | 5,85 |
Вопросы по серии
Общий диапазон серии СК-1,85(р) — до 67 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-1,85(р) — 1,85 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-1,85(р)-Ф2-Н-D30-01», и количество.
К серии СК-1,85(р) прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
