Приёмные мультикаплеры УКВ/ДМВ: 136–470 МГц, усиление 8–12 дБ.
Что представляет собой устройство

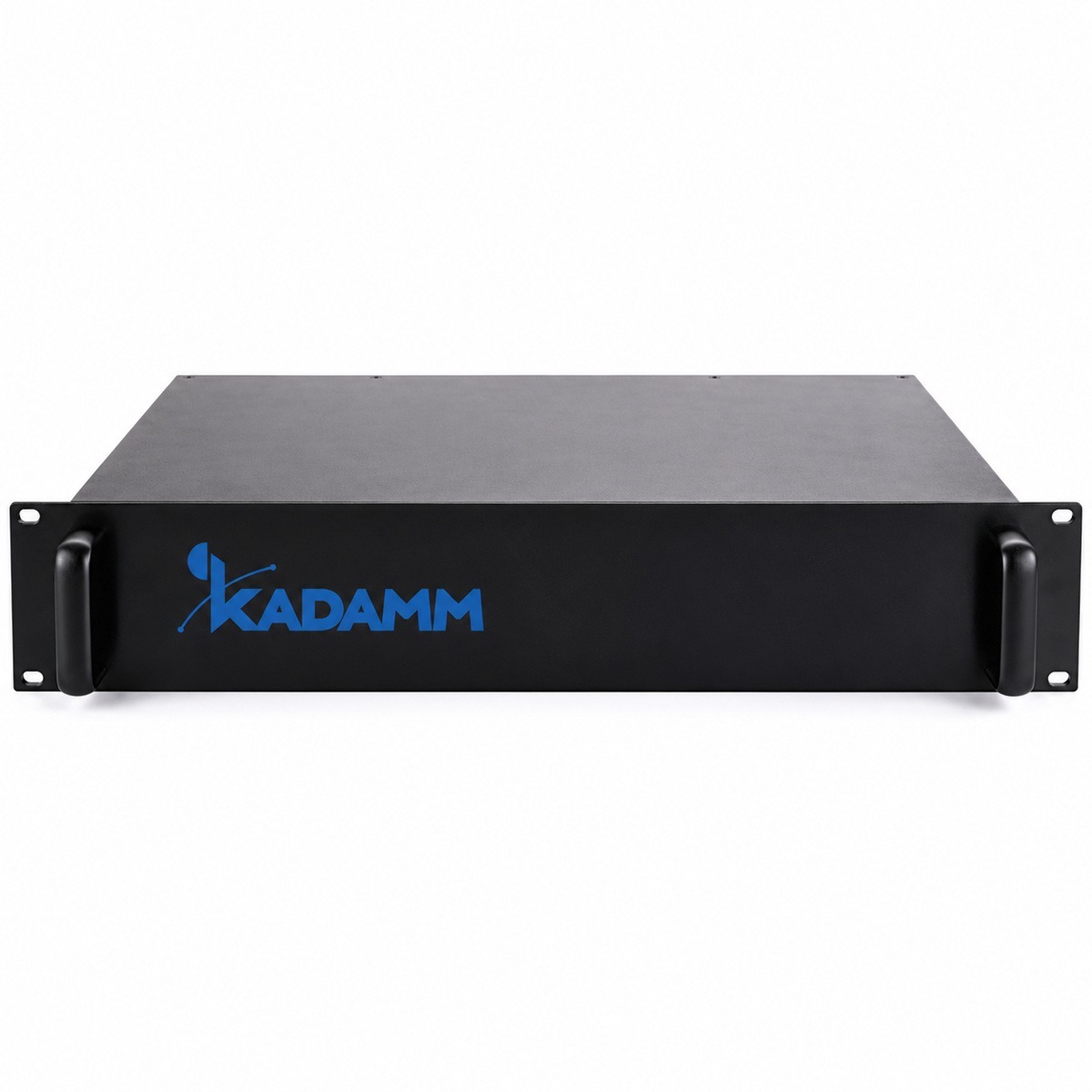

KADAMM РПУ-К — приёмные мультикаплеры УКВ/ДМВ диапазона 136–470 МГц. Малошумящий усилитель ставят как можно ближе к антенне. По формуле Фрииса шум всего приёмного тракта задаёт первый каскад: если усилитель стоит у антенны, потери в длинном кабеле после него почти не ухудшают чувствительность, а если у приёмника — кабель «съедает» сигнал до усиления.
Параметры усилителя: коэффициент шума — ≤1,5 дБ; усиление — 8–12 дБ. Каждый децибел коэффициента шума — это примерно децибел чувствительности приёмника.
Конструкция и питание: разъёмы — N; питание — 12–13,8 В; размеры — 428 × 84,5 × 294 мм; рабочая температура — −30…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 136–470 МГц, у КМ-2-34 — 136–520 и 698–960 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 136–470 МГц, у КМ-4-15 — 87–108, 147–164, 174–235 и 380–470 МГц
- Разъём N, у КМ-4-15 — SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–470 МГц, у КМ-2-37 — 134–170 и 400–470 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу РПУ-К с запасом по краям.
Усиление встроенного усилителя РПУ-К; сверяйте его с допустимым уровнем на входе приёмника.
Согласование РПУ-К с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полоса | 5 МГц в выбранном диапазоне |
| КСВН | вход ≤1,40, выход ≤1,30 |
| Неравномерность | ≤0,5 дБ; между портами ≤1,0 дБ |
| Развязка выходов | ≥23 дБ |
| Входная мощность | ≤10 дБм |
| Число выходов | уточняйте у менеджера |
| Разъёмы | N (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 428 × 84,5 × 294 мм |
| Рабочая температура | −30…+60 °C |
Исполнения
| Артикул | Частоты, МГц | Усиление, дБ | Шум, дБ | Питание |
|---|---|---|---|---|
| KADAMM РПУ-К-136/174 | 136–174 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
| KADAMM РПУ-К-330/400 | 330–400 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
| KADAMM РПУ-К-400/430 | 400–430 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
| KADAMM РПУ-К-440/470 | 440–470 | 8–12 (по заказу 20–25) | ≤1,5 | 12–13,8 В |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание РПУ-К.
- ETSI EN 300 113 и EN 302 561 — документ, на который ссылается техническое описание РПУ-К.
Применение
МШУ применяют на приёмных трактах ретрансляторов и базовых станций, в радиосетях УКВ/ДМВ, для компенсации потерь длинных фидеров.
Сети и службы в полосах РПУ-К:
Перед заказом KADAMM РПУ-К сверьте с проектом:
- Частоты оборудования — внутри 136–470 МГц
- Разъёмы — N
- Климат площадки — в пределах −30…+60 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N.
- Уличные соединения РПУ-К после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление РПУ-К включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Мультикаплер КАДАММ РПУ-К выбранного диапазона
Документация и поставка
Документы
Техописание и каталог
Техническое описание РПУ-К и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM РПУ-К и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора РПУ-К пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM РПУ-К | KADAMM КМ-2-34 | KADAMM КМ-4-15 | KADAMM КМ-2-37 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–470 МГц | 136–520 и 698–960 МГц | 87–108, 147–164, 174–235 и 380–470 МГц | 134–170 и 400–470 МГц |
| Усиление | 8–12 дБ | — | — | — |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | 3 кг | уточняйте у менеджера | 1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
