Комбайнер двухдиапазонный: 136–520 / 698–960 МГц.
Что представляет собой устройство

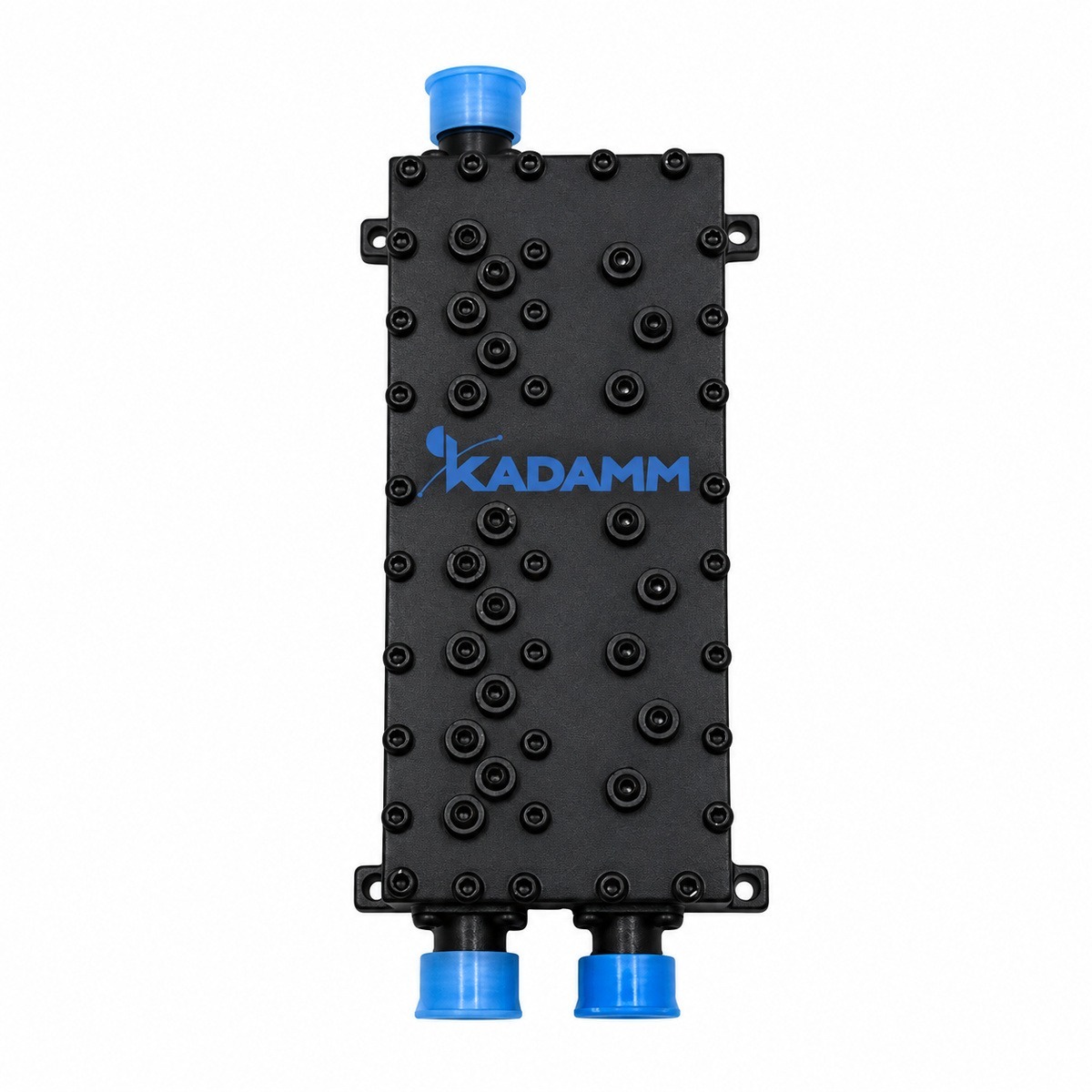

KADAMM КМ-2-34 — комбайнер двухдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ).
Полосы входов — 136–520 + 698–960 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥45 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; возвратные потери — ≥20 дБ; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−150 дБн (2 × 43 дБм). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N; размеры — 247 × 111 × 49 мм; масса — 3 кг; исполнение — IP65 / IP67; рабочая температура — −35…+85 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 136–520 и 698–960 МГц, у КМ-2-39 — 136–1300 МГц
- Разъём N, у КМ-2-39 — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 136–520 и 698–960 МГц, у КМ-2-33 — 380–960 и 1710–2700 МГц
- Разъём N, у КМ-2-33 — 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 136–520 и 698–960 МГц, у КМ-2-30 — 824–884 и 905–960 МГц
- Разъём N, у КМ-2-30 — N или DIN / 4.3-10
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-34 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 136–520 + 698–960 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥45 дБ |
| Возвратные потери | ≥20 дБ |
| Входная мощность | 300 Вт |
| PIM3 | ≤−150 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,5 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | помещения и улица, IP65 / IP67 |
| Габариты | 247 × 111 × 49 мм |
| Масса | 3 кг |
| Рабочая температура | −35…+85 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-34.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-2-34.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-2-34:
Перед заказом KADAMM КМ-2-34 сверьте с проектом:
- Частоты оборудования — внутри 136–520 и 698–960 МГц
- Разъёмы — N
- Климат площадки — в пределах −35…+85 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения КМ-2-34 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-2-34 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Комбайнер КАДАММ КМ-2-34
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-34 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-34 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-34 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-2-34 | KADAMM КМ-2-39 | KADAMM КМ-2-33 | KADAMM КМ-2-30 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–520 и 698–960 МГц | 136–1300 МГц | 380–960 и 1710–2700 МГц | 824–884 и 905–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 3 кг | уточняйте у менеджера | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
