Комбайнер двухдиапазонный: 134–170 / 400–470 МГц.
Что представляет собой устройство

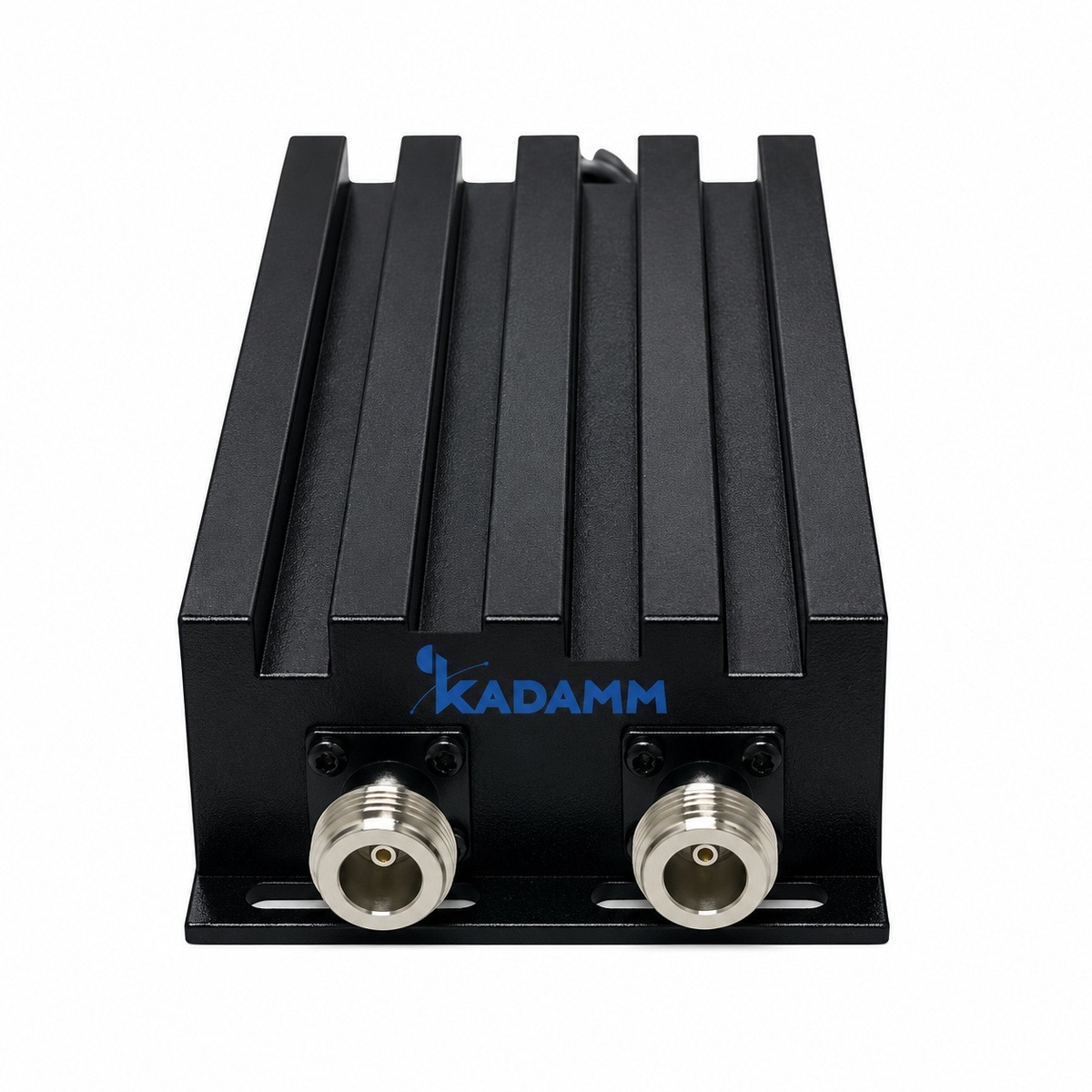

KADAMM КМ-2-37 — комбайнер двухдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ).
Полосы входов — 134–170 + 400–470 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥60 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,3; возвратные потери — ≥18 дБ; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; масса — 1 кг; исполнение — помещения; рабочая температура — −20…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 134–170 и 400–470 МГц, у КМ-4-15 — 87–108, 147–164, 174–235 и 380–470 МГц
- Разъём N, у КМ-4-15 — SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 134–170 и 400–470 МГц, у КМ-2-34 — 136–520 и 698–960 МГц
- Легче на 2 кг (1 кг и 3 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 134–170 и 400–470 МГц, у КМ-2-39 — 136–1300 МГц
- Разъём N, у КМ-2-39 — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-37 с запасом по краям.
Согласование КМ-2-37 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 134–170 + 400–470 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥60 дБ |
| КСВН | ≤1,3 |
| Возвратные потери | ≥18 дБ |
| Входная мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Подавление | ≥60 дБ в полосе соседнего порта |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | уточняйте у менеджера |
| Масса | 1 кг |
| Рабочая температура | −20…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-37.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-2-37:
Перед заказом KADAMM КМ-2-37 сверьте с проектом:
- Частоты оборудования — внутри 134–170 и 400–470 МГц
- Разъёмы — N
- Климат площадки — в пределах −20…+60 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения КМ-2-37 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-2-37 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Комбайнер КАДАММ КМ-2-37
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-37 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-37 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-37 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
