О модели
KADAMM RG8-50F — коаксиальный кабель. Кабельная сборка — отрезок коаксиального кабеля с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.
Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной.
Основные параметры тракта: вносимое ослабление — 2,2 дБ/100 м на 30 МГц; 5,0 дБ/100 м на 150 МГц; 8,9 дБ/100 м на 450 МГц; 12,8 дБ/100 м на 900 МГц; 18,6 дБ/100 м на 1800 МГц; 22,2 дБ/100 м на 2500 МГц; 35,5 дБ/100 м на 5800 МГц; волновое сопротивление — 50 ± 2 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: рабочая температура — −30 … +80 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Затухание по частотам: от 2 до 5 дБ/100 м на 5800 МГц, всего 8.
Поставка: отрезками по заказу, с разделкой и разъёмами по запросу.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.

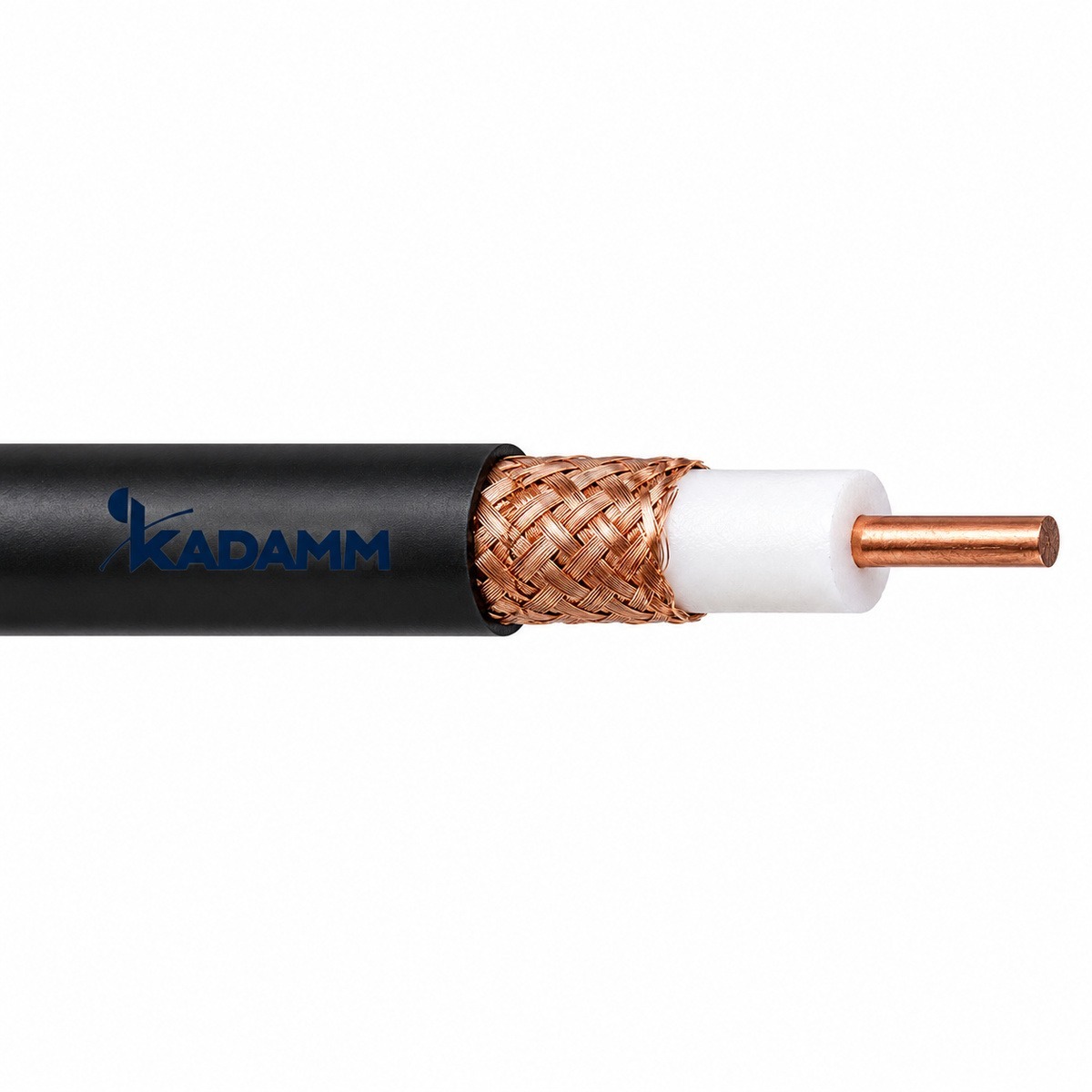

- Внутренний проводник: медь диаметром 2,74 мм.
- Диэлектрик: вспененный полиэтилен диаметром 7,24 мм.
- Внешний проводник: алюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм.
- Оболочка: полиэтилен диаметром 10,16 мм.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «кабель радиочастотный коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Максимальная рабочая частота | 6000 МГц |
| Затухание | 2,2 дБ/100 м на 30 МГц; 5,0 дБ/100 м на 150 МГц; 8,9 дБ/100 м на 450 МГц; 12,8 дБ/100 м на 900 МГц; 18,6 дБ/100 м на 1800 МГц; 22,2 дБ/100 м на 2500 МГц; 35,5 дБ/100 м на 5800 МГц |
| Коэффициент распространения | 85 % |
| Погонная ёмкость | 78,4 пФ/м |
| Экранирование | более 90 дБ |
| Рабочее напряжение | 4 кВ (действующее) |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Внутренний проводник | медь диаметром 2,74 мм |
| Диэлектрик | вспененный полиэтилен диаметром 7,24 мм |
| Внешний проводник | алюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм |
| Оболочка | полиэтилен диаметром 10,16 мм |
| Рабочая температура | −30 … +80 °C |
| Поставка | отрезками по заказу, с разделкой и разъёмами по запросу |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Кабель радиочастотный коаксиальный |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ RG8-50F выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Типоразмер / Затухание на 900 МГц / Предельная частота |
|---|---|
| КАДАММ RG8-50F | RG8 (10,16 мм) / 12,8 дБ/100 м / 6000 МГц |
Поддерживаемые диапазоны
В полосы RG8-50F попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | до 6000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.
Где узел стоит в тракте.
Фидерный кабель прокладывают между аппаратной и антенной на мачте, а также в магистралях распределённых систем в зданиях и тоннелях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Кабель RG8-50F соединяет аппаратную с антенной; на 900 МГц он теряет 12,8 дБ/100 м.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): линия 50 м от аппаратной до антенны, на входе 43 дБм.
- Потери разъёмов и перемычек прибавляют отдельно.
| Частота, МГц | Потери линии, дБ | На антенне, дБм |
|---|---|---|
| 30 | 2,2 × 50 / 100 = 1,1 | 41,9 |
| 150 | 5,0 × 50 / 100 = 2,5 | 40,5 |
| 450 | 8,9 × 50 / 100 = 4,5 | 38,5 |
| 900 | 12,8 × 50 / 100 = 6,4 | 36,6 |
| 1800 | 18,6 × 50 / 100 = 9,3 | 33,7 |
| 2500 | 22,2 × 50 / 100 = 11,1 | 31,9 |
| 5800 | 35,5 × 50 / 100 = 17,8 | 25,2 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от RG8-50F.
- КАДАММ RFC12-50J: полоса до 5800 МГц; максимальная рабочая частота 5800 МГц.
- КАДАММ RFC78-50J: полоса до 5000 МГц; максимальная рабочая частота 5000 МГц.
- КАДАММ RFC114-50J: полоса до 3700 МГц; максимальная рабочая частота 3700 МГц.
Кабель выбирают по длине линии: чем она длиннее и выше частота, тем толще нужен фидер.
Сравнение с похожими моделями KADAMM
Таблица сводит RG8-50F и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | RG8-50F | RFC12-50J | RFC78-50J | RFC114-50J |
|---|---|---|---|---|
| Максимальная рабочая частота | 6000 МГц | 5800 МГц | 5000 МГц | 3700 МГц |
| Коэффициент распространения | 85 % | 88 % | 89 % | 88 % |
| Погонная ёмкость | 78,4 пФ/м | 76 пФ/м | 76 пФ/м | 76 пФ/м |
| Внутренний проводник | медь диаметром 2,74 мм | алюминиевая проволока, плакированная медью, диаметром 4,8 мм | медная труба диаметром 9,0 мм | гладкая медная труба диаметром 13,0 мм |
| Диэлектрик | вспененный полиэтилен диаметром 7,24 мм | вспененный полиэтилен диаметром 12,1 мм | вспененный полиэтилен диаметром 22,4 мм | физически вспененный полиэтилен диаметром 32,8 мм |
| Оболочка | полиэтилен диаметром 10,16 мм | полиэтилен чёрный диаметром 15,9 мм | полиэтилен чёрный диаметром 27,5 мм | полиэтилен чёрный диаметром 38,6 мм |
| Карточка | эта модель | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Коаксиальный кабель КАДАММ RG8-50F
- поставка: отрезками по заказу, с разделкой и разъёмами по запросу
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии RG8-50F и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
