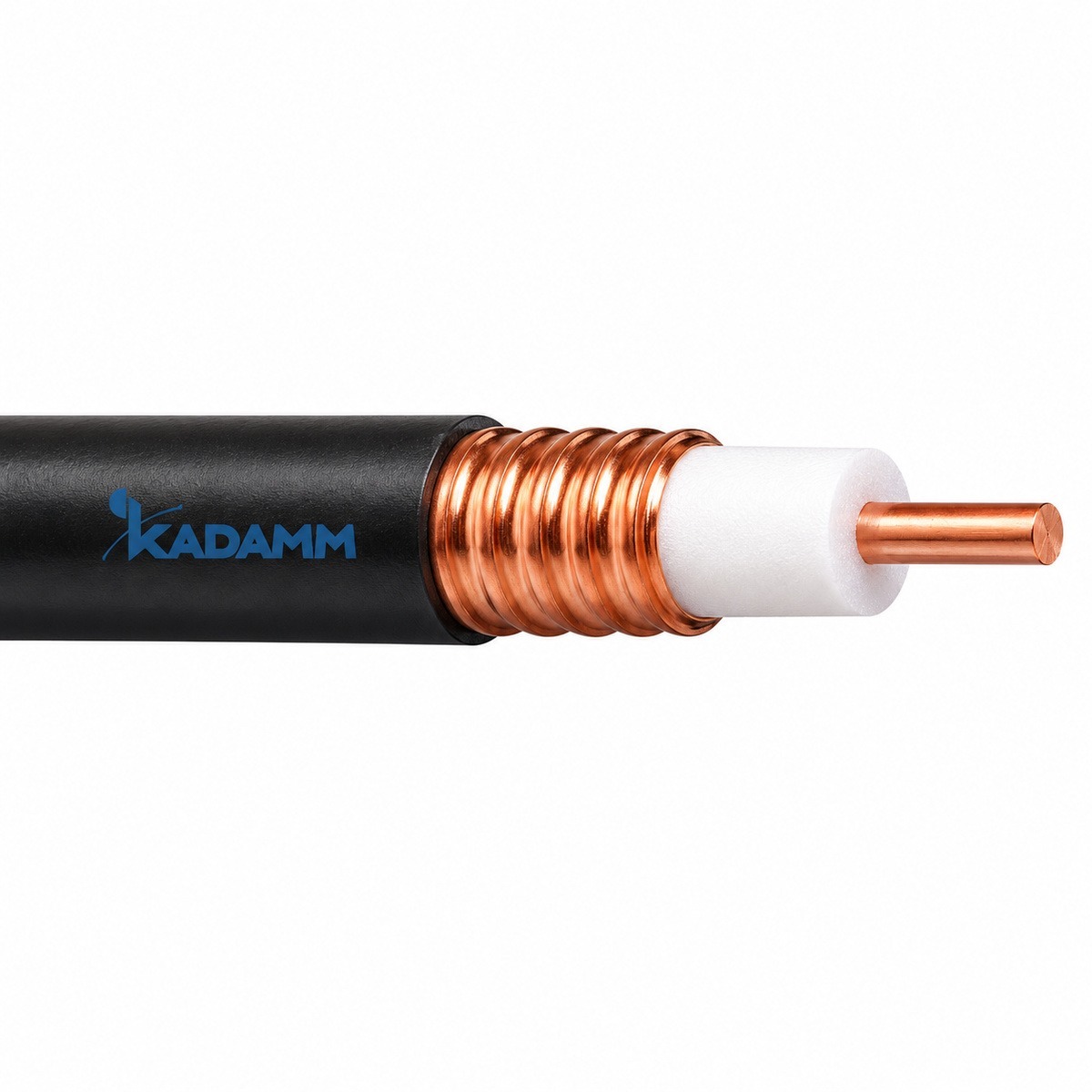

Кабель коаксиальный фидерный КАДАММ RFC114-50J — 1-1/4″, 50 Ом, до 3700 МГц

Количество
Отправить заявку
KADAMM · Коаксиальный кабель
Кабель коаксиальный фидерный КАДАММ RFC114-50J — 1-1/4″, 50 Ом, до 3700 МГц

Коаксиальный кабель: .

Рабочая полоса до 3700 МГцКСВН ≤1,13Затухание на 900 МГц 2,64 дБ/100 м
▤
Подберём Кабель коаксиальный фидерный КАДАММ RFC114-50J под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →
до 3700 МГц
Рабочая полоса
≤1,13
КСВН
2,64 дБ/100 м
Затухание на 900 МГц

О модели

KADAMM RFC114-50J — коаксиальный кабель. Кабельная сборка — отрезок коаксиального кабеля с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.

Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной.

Основные параметры тракта: вносимое ослабление — 0,80 дБ/100 м на 100 МГц; 1,78 дБ/100 м на 450 МГц; 2,64 дБ/100 м на 900 МГц; 3,96 дБ/100 м на 1800 МГц; 4,48 дБ/100 м на 2200 МГц; 4,96 дБ/100 м на 2600 МГц; 6,17 дБ/100 м на 3600 МГц; КСВН — ≤1,13 (800–2700 МГц); допустимая мощность — 12,52 кВт на 100 МГц; 5,52 кВт на 450 МГц; 3,73 кВт на 900 МГц; 2,50 кВт на 1800 МГц; 1,95 кВт на 2600 МГц; 1,57 кВт на 3600 МГц; волновое сопротивление — 50 ± 1 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Конструкция и монтаж: рабочая температура — −55 … +85 °C.

Коаксиальный кабель: .

Ключевые особенности

Главное, что выделяет модель по паспортным данным.

✓
Затухание
Затухание по частотам: от 0 до 17 дБ/100 м на 3600 МГц, всего 8.
✓
Прокладка
Радиус изгиба — 150 мм однократный, 380 мм многократный.
✓
Поставка
Поставка: отрезками по заказу, с разделкой и разъёмами по запросу.
✓
Нормативная база
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.

Конструкция и материалы

Из чего собран узел и как он защищён.

  • Внутренний проводник: гладкая медная труба диаметром 13,0 мм.
  • Диэлектрик: физически вспененный полиэтилен диаметром 32,8 мм.
  • Внешний проводник: гофрированная медная труба диаметром 35,8 мм.
  • Оболочка: полиэтилен чёрный диаметром 38,6 мм.

Технические характеристики

Паспортные параметры модели по группам.

В спецификациях модель указывают как «кабель радиочастотный коаксиальный».

Электрические параметры

ПараметрЗначение
Волновое сопротивление50 ± 1 Ом
Максимальная рабочая частота3700 МГц
КСВН≤1,13 (800–2700 МГц)
Затухание0,80 дБ/100 м на 100 МГц; 1,78 дБ/100 м на 450 МГц; 2,64 дБ/100 м на 900 МГц; 3,96 дБ/100 м на 1800 МГц; 4,48 дБ/100 м на 2200 МГц; 4,96 дБ/100 м на 2600 МГц; 6,17 дБ/100 м на 3600 МГц
Допустимая средняя мощность12,52 кВт на 100 МГц; 5,52 кВт на 450 МГц; 3,73 кВт на 900 МГц; 2,50 кВт на 1800 МГц; 1,95 кВт на 2600 МГц; 1,57 кВт на 3600 МГц
Коэффициент распространения88 %
Погонная ёмкость76 пФ/м
Пиковое напряжение≤4,3 кВ
Сопротивление развязки5000 МОм·км

Конструкция и условия работы

ПараметрЗначение
Внутренний проводникгладкая медная труба диаметром 13,0 мм
Диэлектрикфизически вспененный полиэтилен диаметром 32,8 мм
Внешний проводникгофрированная медная труба диаметром 35,8 мм
Оболочкаполиэтилен чёрный диаметром 38,6 мм
Радиус изгиба150 мм однократный, 380 мм многократный
Разрывное усилие2900 Н
Температура монтажа−40 … +60 °C
Рабочая температура−55 … +85 °C
Поставкаотрезками по заказу, с разделкой и разъёмами по запросу

Соответствие нормативной базе

ПараметрЗначение
Наименование по номенклатуре РФКабель радиочастотный коаксиальный
Терминология и параметрыКСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КСВН ≤1,13 (800–2700 МГц)КСВН 1,13 соответствует коэффициенту отражения 0,061 и возвратным потерям 24,3 дБ: обратно отражается 0,4 % подведённой мощности. Чем ближе КСВН к 1, тем меньше отражения складываются по линии.
Затухание 2,64 дБ/100 м на 900 МГцПотери растут с длиной и частотой: на 900 МГц каждые 100 м линии отнимают 2,64 дБ, на 3600 МГц — уже 6,17 дБ.
Рабочая частота до 3700 МГцДо этой частоты нормированы потери и КСВН; длина волны на ней — 8,1 см (300 / 3700 МГц), и неоднородности разъёмов становятся заметнее с ростом частоты.
НапряжениеЭлектрическая прочность изоляции — ≤4,3 кВ. Для сравнения: амплитуда ВЧ-напряжения при 100 Вт в линии 50 Ом — √(2 × 100 × 50) = 100 В.
Сопротивление изоляции 5000 МОм·кмСопротивление между проводниками по постоянному току: чем оно выше, тем меньше утечка, когда по фидеру подают питание устройств у антенны.
Коэффициент распространения 88 %Сигнал идёт по кабелю со скоростью 0,88 от скорости света: отрезок 1 м электрически равен 1,14 м в свободном пространстве — это учитывают при фазировке.

Исполнения

КАДАММ RFC114-50J выпускается в одном исполнении.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

АртикулТипоразмер / Затухание на 900 МГц / Предельная частота
КАДАММ RFC114-50J1-1/4″ / 2,64 дБ/100 м / 3700 МГц

Поддерживаемые диапазоны

В полосы RFC114-50J попадает 12 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

УчастокПолосаДиапазоны 3GPP
Полосадо 3700 МГцB31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78

Сети и стандарты в полосе

LTE-450LTE 700 (APT)LTE 800LTE 850GSM900, UMTS900, LTE 900GSM1800, LTE 1800UMTS2100, LTE 2100LTE TDD 2300LTE 2600LTE TDD 2600LTE/NR TDD 2600 (полный)LTE/NR 3500

Применение

Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.

Где узел стоит в тракте.

Фидерный кабель прокладывают между аппаратной и антенной на мачте, а также в магистралях распределённых систем в зданиях и тоннелях.

Сценарии по отраслям

Где модель применяют чаще всего.

Операторы сотовой связиУзлы на сайтах базовых станций и в мультиоператорных системах: полосы RFC114-50J перекрывают диапазоны 3GPP, на которых работают сети в России.
DAS в зданияхТорговые и бизнес-центры, больницы, паркинги: RFC114-50J входит в пассивную часть распределённой системы между источником сигнала и антеннами.
Промышленные объектыЦеха, карьеры, открытые площадки: узел можно ставить вне отапливаемых помещений — рабочая температура −40 … +60 °C.
ТранспортТоннели, метро, вокзалы и аэропорты, где покрытие строят линейной распределённой системой с длинными магистралями.
Связь служб и ведомствПолоса RFC114-50J охватывает профессиональную радиосвязь 136–174 МГц, сети TETRA 380–400 МГц и радиосвязь 400–470 МГц.

Схема включения

Как модель включается в тракт.

Оборудованиев аппаратнойКАДАММ RFC114-50JКСВН ≤1,13 (800–2700 МГц)Антенна

Кабель RFC114-50J соединяет аппаратную с антенной; на 900 МГц он теряет 2,64 дБ/100 м.

Расчётный пример

Пример расчёта уровней на данных этой модели.

  1. Исходные данные (пример): линия 50 м от аппаратной до антенны, на входе 43 дБм.
  2. Потери разъёмов и перемычек прибавляют отдельно.
Частота, МГцПотери линии, дБНа антенне, дБм
1000,80 × 50 / 100 = 0,442,6
4501,78 × 50 / 100 = 0,942,1
9002,64 × 50 / 100 = 1,341,7
18003,96 × 50 / 100 = 241
22004,48 × 50 / 100 = 2,240,8
26004,96 × 50 / 100 = 2,540,5
36006,17 × 50 / 100 = 3,139,9

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Монтаж и подключение

Что учесть при установке и подключении.

  • Радиус изгиба: 150 мм однократный, 380 мм многократный — меньший изгиб меняет волновое сопротивление и КСВН линии.
  • Температура монтажа: −40 … +60 °C.

На что смотреть при подборе

МощностьСуммарная мощность на входе — не больше 12,52 кВт на 100 МГц; 5,52 кВт на 450 МГц; 3,73 кВт на 900 МГц; 2,50 кВт на 1800 МГц; 1,95 кВт на 2600 МГц; 1,57 кВт на 3600 МГц, с запасом на пиковые значения.

Что проверить до заказа.

ПолосаВсе частоты систем, которые пойдут через RFC114-50J, должны лежать внутри полосы до 3700 МГц.

Чем отличается от похожих

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от RFC114-50J.

  • КАДАММ RFC78-50J: полоса до 5000 МГц; максимальная рабочая частота 5000 МГц.
  • КАДАММ RFC12-50J: полоса до 5800 МГц; максимальная рабочая частота 5800 МГц.
  • КАДАММ RG8-50F: полоса до 6000 МГц; максимальная рабочая частота 6000 МГц.

Кабель выбирают по длине линии: чем она длиннее и выше частота, тем толще нужен фидер.

Сравнение с похожими моделями KADAMM

Таблица сводит RFC114-50J и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

ПараметрRFC114-50JRFC78-50JRFC12-50JRG8-50F
Максимальная рабочая частота3700 МГц5000 МГц5800 МГц6000 МГц
Коэффициент распространения88 %89 %88 %85 %
Погонная ёмкость76 пФ/м76 пФ/м76 пФ/м78,4 пФ/м
Внутренний проводникгладкая медная труба диаметром 13,0 мммедная труба диаметром 9,0 ммалюминиевая проволока, плакированная медью, диаметром 4,8 мммедь диаметром 2,74 мм
Внешний проводникгофрированная медная труба диаметром 35,8 ммгофрированная медная труба диаметром 24,9 ммгофрированная медная труба диаметром 13,8 ммалюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм
Оболочкаполиэтилен чёрный диаметром 38,6 ммполиэтилен чёрный диаметром 27,5 ммполиэтилен чёрный диаметром 15,9 ммполиэтилен диаметром 10,16 мм
Карточкаэта модельОткрытьОткрытьОткрыть
Когда выбирают Кабель коаксиальный фидерный КАДАММ RFC114-50J: Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.

Документация и поставка

Что входит в поставку и как получить расчёт.

Комплект

  • Коаксиальный кабель КАДАММ RFC114-50J
  • поставка: отрезками по заказу, с разделкой и разъёмами по запросу
  • паспорт изделия
  • сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии RFC114-50J и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Вопросы и ответы

Короткие ответы на частые вопросы о модели.

На какие частоты рассчитан КАДАММ RFC114-50J?+

Рабочая полоса — до 3700 МГц.

Какое значение «частота до» у КАДАММ RFC114-50J?+

Частота до — 3700 МГц.

Какие документы есть на КАДАММ RFC114-50J?+

Техническое описание серии и каталог — в блоке документов; сертификаты и декларации высылаем по запросу.

Что даёт КСВН не более 1,13 (800–2700 МГц) у КАДАММ RFC114-50J?+

Обратно отражается не больше 0,4 % мощности, возвратные потери — не менее 24,3 дБ. Отражения от узлов складываются по линии, поэтому в длинных трактах важен каждый.

Где можно устанавливать КАДАММ RFC114-50J?+

Рабочая температура — от −40 до +60 °C.

Чем отличаются КАДАММ RFC114-50J и КАДАММ RFC78-50J?+

Главное — полоса до 5000 МГц; максимальная рабочая частота 5000 МГц. Полное сравнение — в таблице выше.

Как посчитать потери линии на этом кабеле?+

Возьмите затухание на рабочей частоте из таблицы, умножьте на длину в сотнях метров и прибавьте потери разъёмов и джамперов.

Какой радиус изгиба допускает КАДАММ RFC114-50J?+

Радиус изгиба — 150 мм однократный, 380 мм многократный; при меньшем изгибе деформируется диэлектрик и растёт КСВН линии.

При какой температуре можно прокладывать КАДАММ RFC114-50J?+

Монтаж — при температуре от −40 до +60 °C; рабочая температура уже проложенной линии указана в таблице характеристик.

До какой частоты работает КАДАММ RFC114-50J?+

Рабочая частота — 3700 МГц; потери растут с частотой, поэтому их считают на верхней частоте системы.

Какое волновое сопротивление у КАДАММ RFC114-50J?+

Волновое сопротивление — 50 ± 1 Ом: модель стыкуется с оборудованием и кабелями тракта 50 Ом без согласующих узлов.

Как заказать расчёт тракта с КАДАММ RFC114-50J?+

Пришлите схему объекта, перечень систем и мощности источников на info@kadamm.com или позвоните 8-499-213-05-16 — посчитаем уровни по линии и подберём узлы KADAMM.
