О модели
KADAMM RFC78-50J — коаксиальный кабель. Кабельная сборка — отрезок коаксиального кабеля с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.
Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной.
Основные параметры тракта: возвратные потери — ≥26 дБ (800–1000 МГц), ≥24 дБ (1700–2500 МГц), ≥21 дБ (2500–3000 МГц); допустимая мощность — 91 кВт; волновое сопротивление — 50 ± 1 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: рабочая температура — −40 … +85 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Пиковая мощность — 91 кВт: запас на совпадение пиков нескольких несущих.
Проход постоянного тока и сигналов AISG — 10 000 В.
Радиус изгиба — 90 мм однократный, 250 мм многократный.
Поставка: отрезками по заказу, с разделкой и разъёмами по запросу.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.

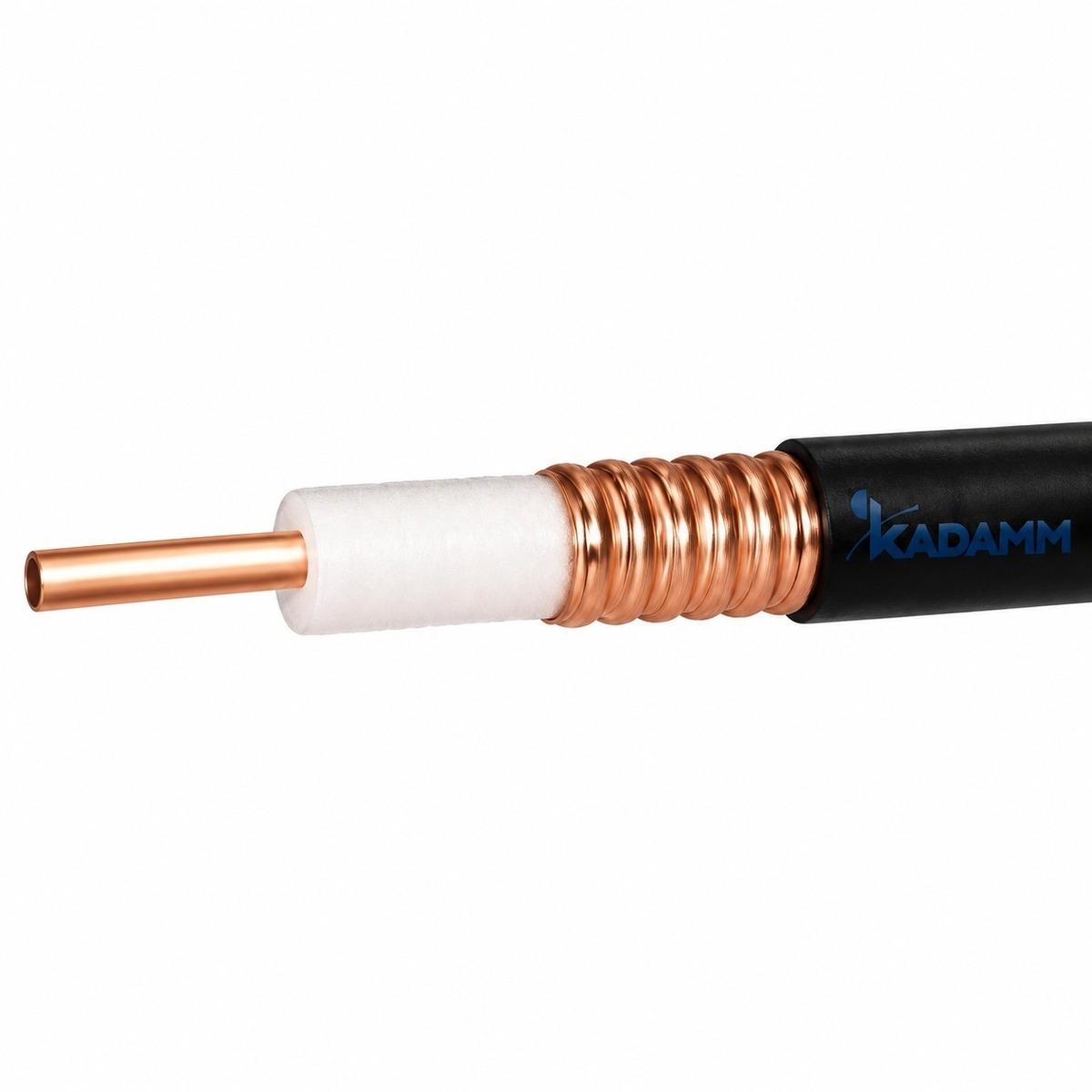

Конструкция и материалы
Из чего собран узел и как он защищён.
- Внутренний проводник: медная труба диаметром 9,0 мм.
- Диэлектрик: вспененный полиэтилен диаметром 22,4 мм.
- Внешний проводник: гофрированная медная труба диаметром 24,9 мм.
- Оболочка: полиэтилен чёрный диаметром 27,5 мм.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «кабель радиочастотный коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 1 Ом |
| Максимальная рабочая частота | 5000 МГц |
| Возвратные потери | ≥26 дБ (800–1000 МГц), ≥24 дБ (1700–2500 МГц), ≥21 дБ (2500–3000 МГц) |
| Коэффициент распространения | 89 % |
| Погонная ёмкость | 76 пФ/м |
| Частота отсечки | 5,2 ГГц |
| Пиковая мощность | 91 кВт |
| Пробивное напряжение постоянного тока | 10 000 В |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Внутренний проводник | медная труба диаметром 9,0 мм |
| Диэлектрик | вспененный полиэтилен диаметром 22,4 мм |
| Внешний проводник | гофрированная медная труба диаметром 24,9 мм |
| Оболочка | полиэтилен чёрный диаметром 27,5 мм |
| Радиус изгиба | 90 мм однократный, 250 мм многократный |
| Рабочая температура | −40 … +85 °C |
| Поставка | отрезками по заказу, с разделкой и разъёмами по запросу |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Кабель радиочастотный коаксиальный |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ RFC78-50J выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Типоразмер / Пиковая мощность / Предельная частота |
|---|---|
| КАДАММ RFC78-50J | 7/8″ / 91 кВт / 5000 МГц |
Поддерживаемые диапазоны
В полосы RFC78-50J попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | до 5000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.
Где узел стоит в тракте.
Фидерный кабель прокладывают между аппаратной и антенной на мачте, а также в магистралях распределённых систем в зданиях и тоннелях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Кабель RFC78-50J соединяет аппаратную с антенной; на 900 МГц он теряет значение из таблицы.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от RFC78-50J.
- КАДАММ RFC12-50J: полоса до 5800 МГц; максимальная рабочая частота 5800 МГц.
- КАДАММ RG8-50F: полоса до 6000 МГц; максимальная рабочая частота 6000 МГц.
- КАДАММ RFC114-50J: полоса до 3700 МГц; максимальная рабочая частота 3700 МГц.
Кабель выбирают по длине линии: чем она длиннее и выше частота, тем толще нужен фидер.
Сравнение с похожими моделями KADAMM
Таблица сводит RFC78-50J и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | RFC78-50J | RFC12-50J | RG8-50F | RFC114-50J |
|---|---|---|---|---|
| Максимальная рабочая частота | 5000 МГц | 5800 МГц | 6000 МГц | 3700 МГц |
| Коэффициент распространения | 89 % | 88 % | 85 % | 88 % |
| Погонная ёмкость | 76 пФ/м | 76 пФ/м | 78,4 пФ/м | 76 пФ/м |
| Частота отсечки | 5,2 ГГц | 10,0 ГГц | — | — |
| Пиковая мощность | 91 кВт | 40 кВт | — | — |
| Пробивное напряжение постоянного тока | 10 000 В | 6000 В | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Коаксиальный кабель КАДАММ RFC78-50J
- поставка: отрезками по заказу, с разделкой и разъёмами по запросу
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии RFC78-50J и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
