Заграждающий фильтр: 1985–2106 / 2175–2298 МГц.
Что представляет собой устройство

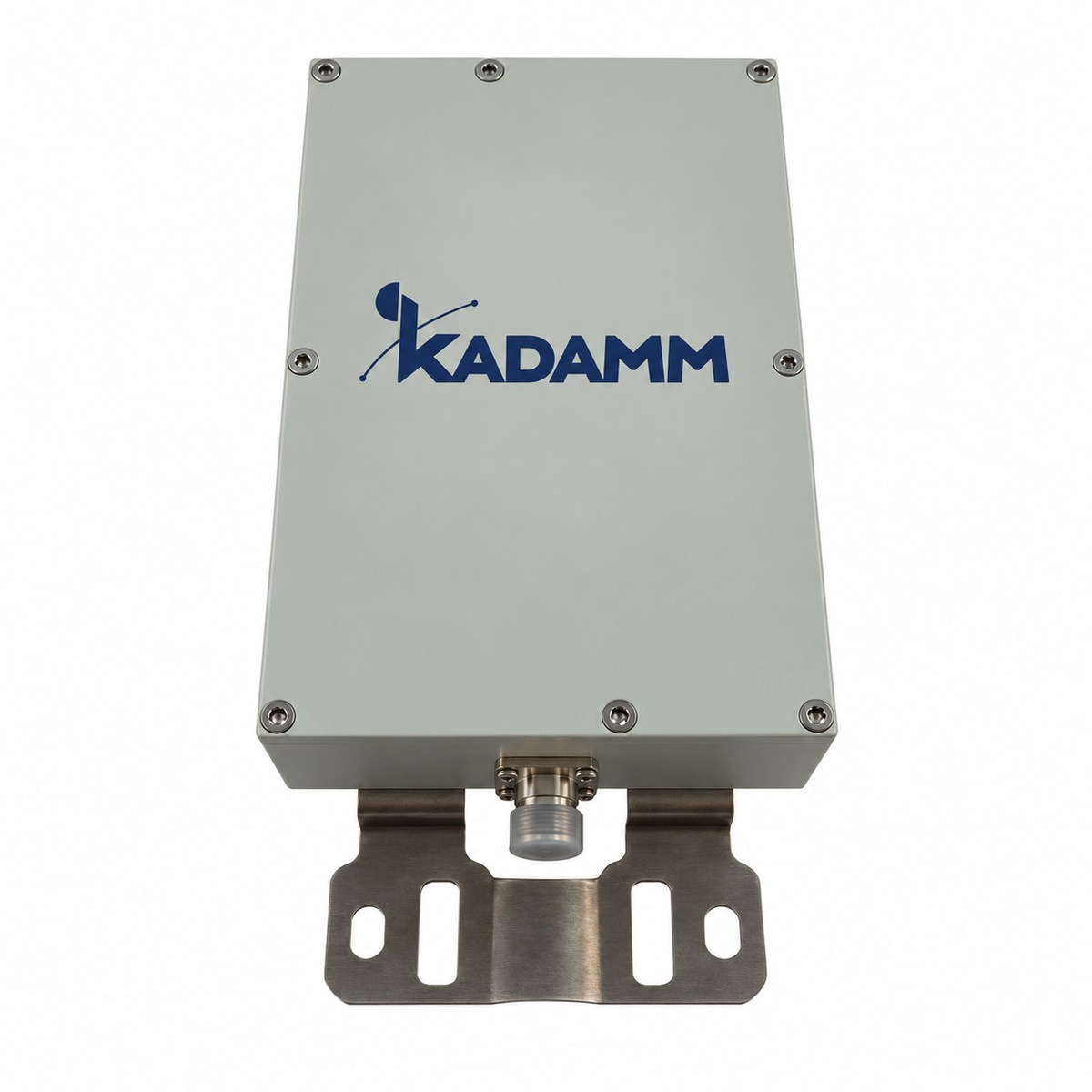

KADAMM ПЗФ-1985/2106-N — заграждающий фильтр диапазона 1985–2106 / 2175–2298 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — менее 2,5 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — менее 2,5 дБ; КСВН — ≤1,3; допустимая мощность — 30 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 1985–2106 и 2175–2298 МГц, у ФП-1920/2710-N — 1920–2710 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1985–2106 и 2175–2298 МГц, у ФП-2200/2400-SMA — 2200–2400 МГц
- Разъём N (розетка), у ФП-2200/2400-SMA — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1985–2106 и 2175–2298 МГц, у ПЗФ-3700/4200-N — 3700–4200 МГц
- Разъём N (розетка), у ПЗФ-3700/4200-N — уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПЗФ-1985/2106-N с запасом по краям.
Согласование ПЗФ-1985/2106-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1985–2106 / 2175–2298 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 2,5 дБ |
| Развязка / подавление | ≥ 35 дБ |
| КСВН | ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ПЗФ-1985/2106-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПЗФ-1985/2106-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ПЗФ-1985/2106-N сверьте с проектом:
- Частоты оборудования — внутри 1985–2106 и 2175–2298 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ПЗФ-1985/2106-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ПЗФ-1985/2106-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПЗФ-1985/2106-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПЗФ-1985/2106-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ПЗФ-1985/2106-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ПЗФ-1985/2106-N | KADAMM ФП-1920/2710-N | KADAMM ФП-2200/2400-SMA | KADAMM ПЗФ-3700/4200-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1985–2106 и 2175–2298 МГц | 1920–2710 МГц | 2200–2400 МГц | 3700–4200 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
