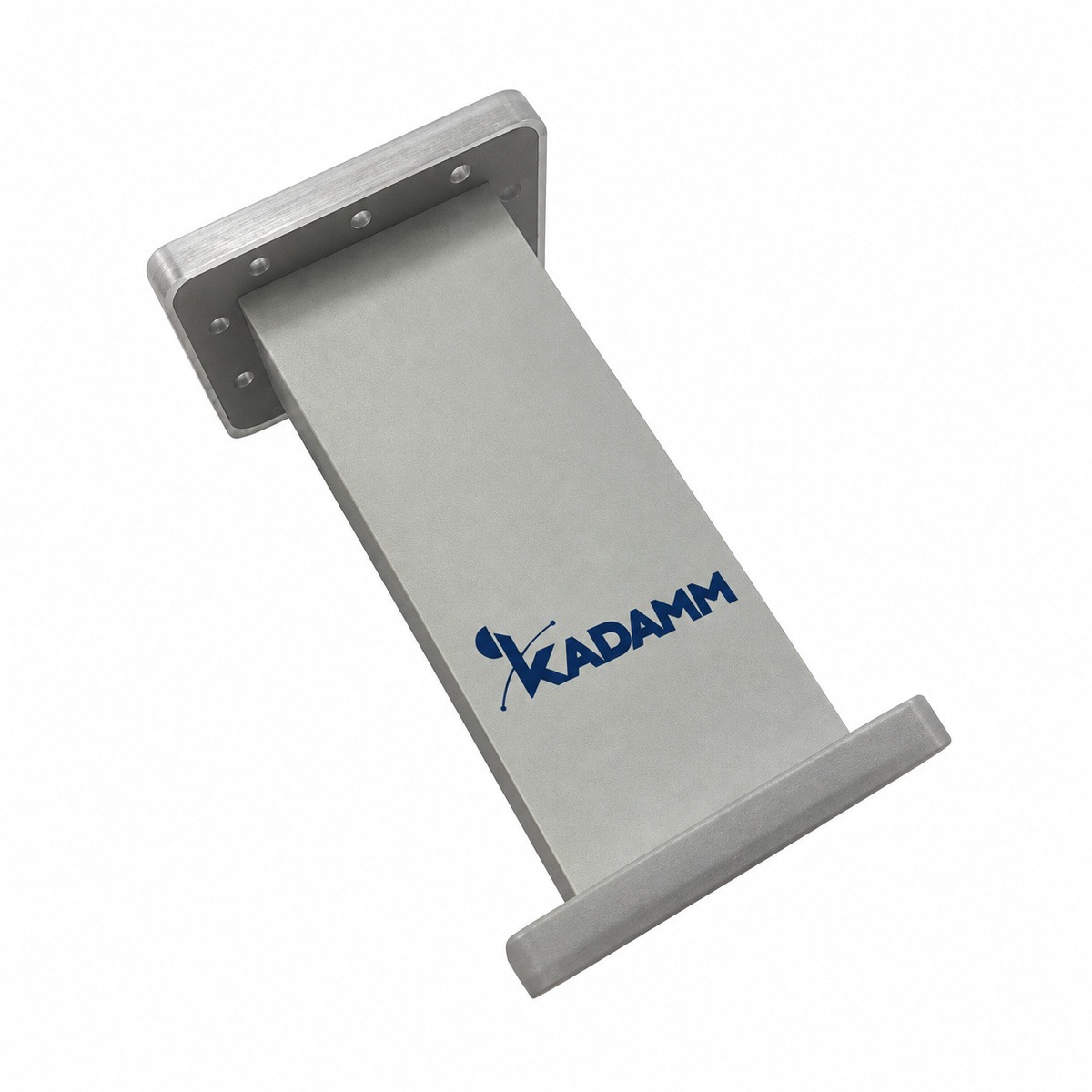

Заграждающий фильтр: 3700–4200 МГц.
Что представляет собой устройство
KADAMM ПЗФ-3700/4200-N — заграждающий фильтр диапазона 3700–4200 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — менее 0,5 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — менее 0,5 дБ; КСВН — ≤1,3; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: рабочая температура — −10…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 3700–4200 МГц, у ФП-3600/4100-N — 3600–4100 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 3700–4200 МГц, у ПЗФ-1985/2106-N — 1985–2106 и 2175–2298 МГц
- Разъём уточняйте у менеджера, у ПЗФ-1985/2106-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

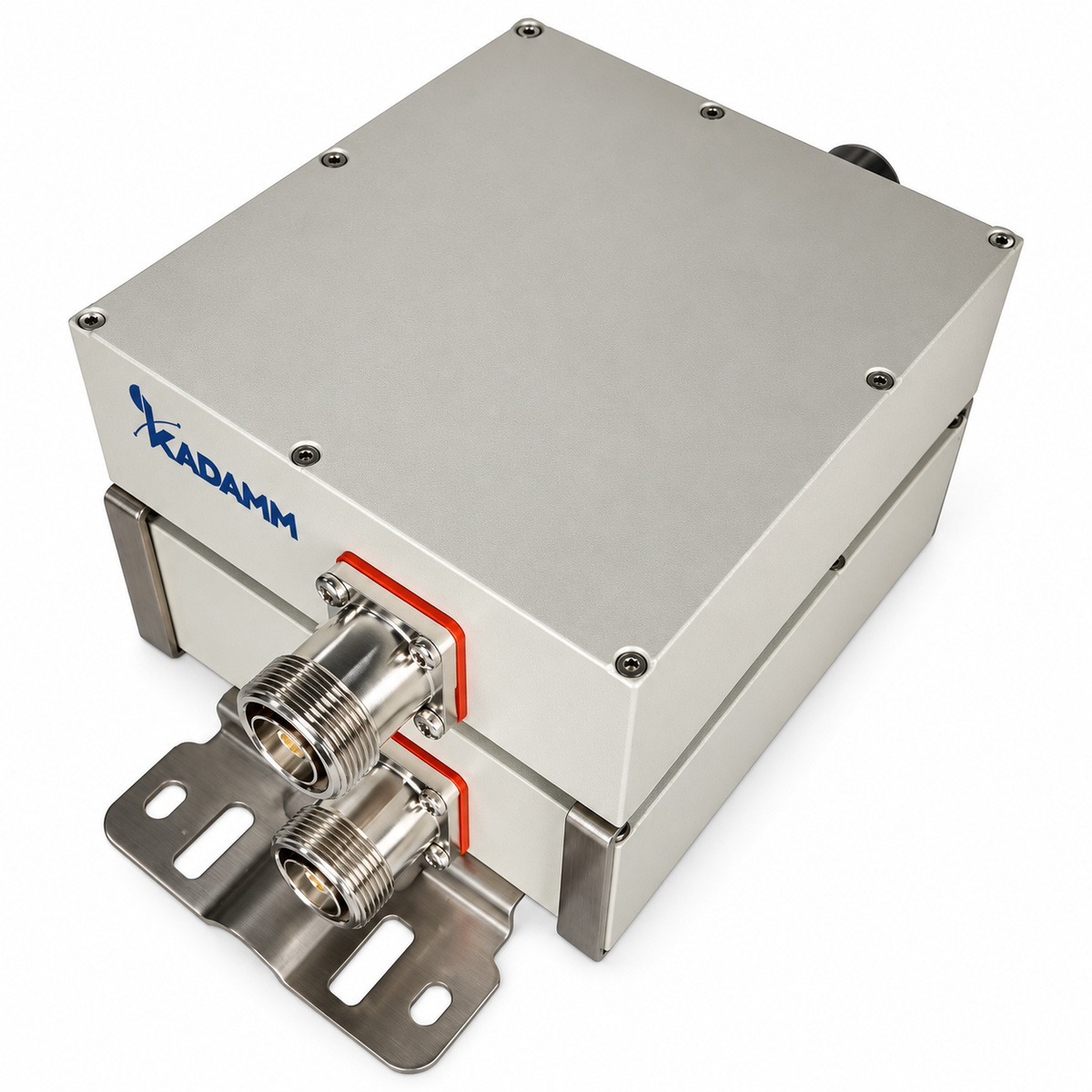

- Полосы 3700–4200 МГц, у ПЗФ-801/811-N — 801–811, 821–824, 842–852 и 866–869 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПЗФ-3700/4200-N с запасом по краям.
Согласование ПЗФ-3700/4200-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 3700–4200 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 0,5 дБ |
| Развязка / подавление | ≤−23 дБ при 3680 МГц ≤−31 дБ при 3660 МГц ≤−47 дБ при 3640 МГц ≤−62 дБ при 3600 МГц ≤−69 дБ при 3550 МГц ≤−79 дБ при 3500 МГц |
| КСВН | ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+55 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ПЗФ-3700/4200-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПЗФ-3700/4200-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ПЗФ-3700/4200-N сверьте с проектом:
- Частоты оборудования — внутри 3700–4200 МГц
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы ПЗФ-3700/4200-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ПЗФ-3700/4200-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПЗФ-3700/4200-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПЗФ-3700/4200-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ПЗФ-3700/4200-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ПЗФ-3700/4200-N | KADAMM ФП-3600/4100-N | KADAMM ПЗФ-1985/2106-N | KADAMM ПЗФ-801/811-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3700–4200 МГц | 3600–4100 МГц | 1985–2106 и 2175–2298 МГц | 801–811, 821–824, 842–852 и 866–869 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
