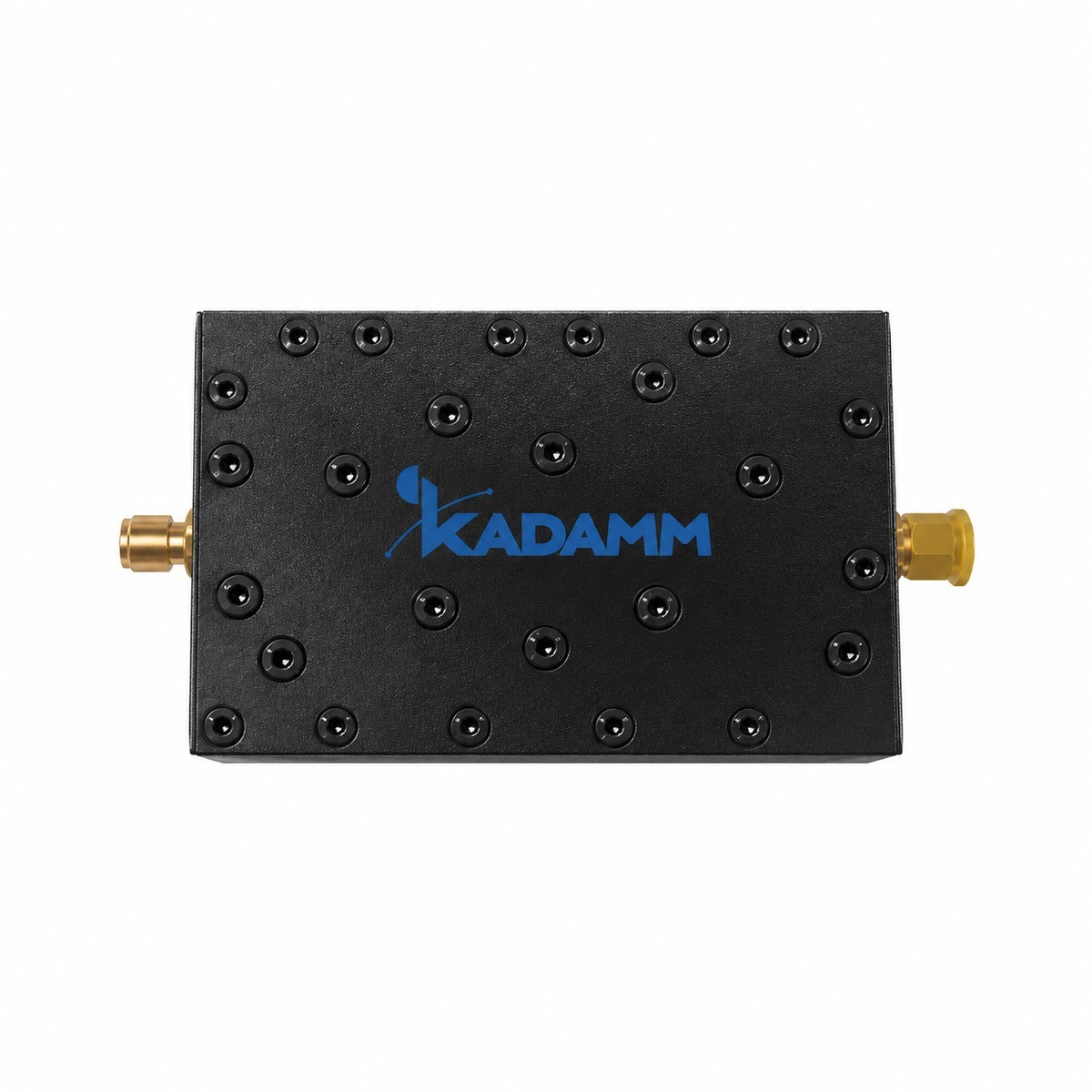

Полосовой фильтр: 2200–2400 МГц.
Что представляет собой устройство
KADAMM ФП-2200/2400-SMA — полосовой фильтр диапазона 2200–2400 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤0,5 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,3; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); исполнение — IP60; рабочая температура — −20…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2200–2400 МГц, у ФП-1920/2710-N — 1920–2710 МГц
- Разъём SMA (розетка), у ФП-1920/2710-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2200–2400 МГц, у ПЗФ-1985/2106-N — 1985–2106 и 2175–2298 МГц
- Разъём SMA (розетка), у ПЗФ-1985/2106-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2200–2400 МГц, у ФП-К — 5–500 и 600–2530 МГц
- Разъём SMA (розетка), у ФП-К — SMA или N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-2200/2400-SMA с запасом по краям.
Согласование ФП-2200/2400-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2200–2400 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,3 |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | не менее 35 дБ при 0–2100 и 2500–3000 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP60 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-2200/2400-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-2200/2400-SMA.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-2200/2400-SMA:
Перед заказом KADAMM ФП-2200/2400-SMA сверьте с проектом:
- Частоты оборудования — внутри 2200–2400 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- После затяжки соединения ФП-2200/2400-SMA на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ФП-2200/2400-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-2200/2400-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-2200/2400-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-2200/2400-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-2200/2400-SMA | KADAMM ФП-1920/2710-N | KADAMM ПЗФ-1985/2106-N | KADAMM ФП-К |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2200–2400 МГц | 1920–2710 МГц | 1985–2106 и 2175–2298 МГц | 5–500 и 600–2530 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
