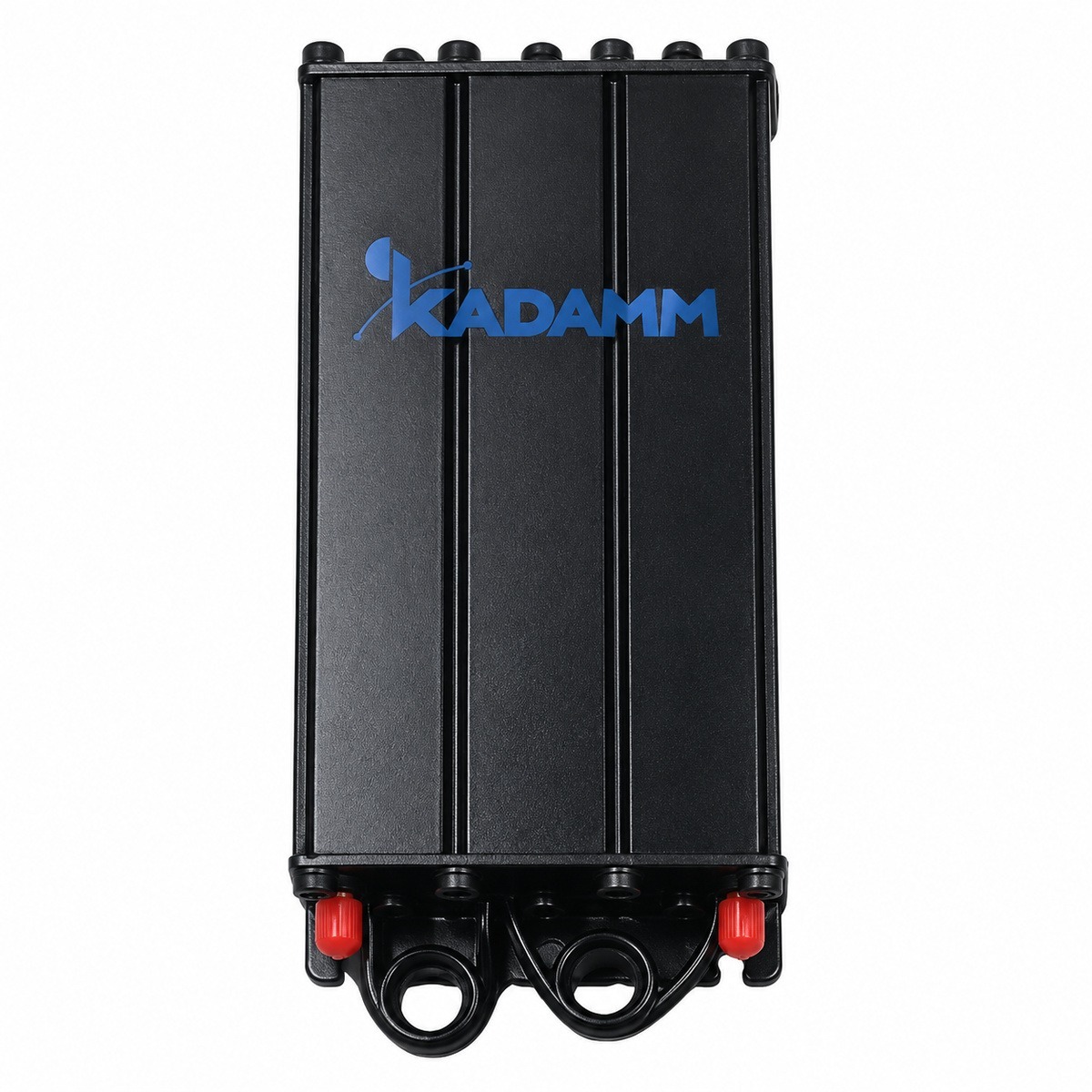

Режекторный (полосно-заграждающий) фильтр: 136–180 МГц.
О модели
KADAMM ПЗФ-136/180-N — режекторный (полосно-заграждающий) фильтр диапазона 136–180 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,2 дБ; подавление вне полосы — ≥75 дБ в полосе заграждения ±0,5 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,2 дБ; КСВН — ≤1,30; допустимая мощность — 30 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — BNC, SMA; размеры — 100×100×32 мм; масса — 0,45 кг; рабочая температура — −20 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥75 дБ в полосе заграждения ±0,5 МГц.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 100×100×32 мм.
- Масса: 0,45 кг.
- Разъёмы: BNC, SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр заграждающий (режекторный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса заграждения | 136–180 МГц |
| Диапазон перестройки | 136–180 МГц |
| Вносимые потери | ≤1,2 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥75 дБ в полосе заграждения ±0,5 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы по заказу | BNC, SMA |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 100×100×32 мм |
| Масса | 0,45 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ПЗФ-136/180-N выпускается в одном исполнении: разъёмы — BNC, SMA; габариты 100×100×32 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Перестройка / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ПЗФ-136/180-N | 136–180 МГц / ≤1,2 дБ / КСВН ≤1,30 / 30 Вт |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на выход передатчика, на вход приёмника или репитера — туда, где мешающий сигнал нужно убрать до того, как он попадёт в оборудование.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
КАДАММ ПЗФ-136/180-N включается в разрыв тракта между узлами, показанными на схеме.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы .
- Рабочая несущая на выходе: 43 дБм − 1,2 дБ = 41,8 дБм.
- Помеха на выходе: 0 дБм − 75 дБ = −75 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 100×100×32 мм и массу 0,45 кг.
- Разъёмы BNC, SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ПЗФ-136/180-N.
- КАДАММ ПЗФ-400/520-N: КСВН не более 1,50.
- КАДАММ ПЗФ-1029/1091-N: полоса 1108–1250 МГц; вносимые потери не более 1,5 дБ.
- КАДАММ ПЗФ-650/700-N: полоса 736–1350 МГц; вносимые потери не более 2,0 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полоса заграждения», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ПЗФ-136/180-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ПЗФ-136/180-N | ПЗФ-400/520-N | ПЗФ-1029/1091-N | ПЗФ-650/700-N | ПЗФ-743/818-N |
|---|---|---|---|---|---|
| Полоса заграждения | 136–180 МГц | 400–520 МГц | — | 650–700 МГц | 743–818 МГц |
| Диапазон перестройки | 136–180 МГц | 400–520 МГц | — | — | — |
| Вносимые потери | ≤1,2 дБ | ≤1,2 дБ | ≤1,5 дБ | ≤2,0 дБ | ≤2,0 дБ |
| КСВН | ≤1,30 | ≤1,50 | ≤1,40 | ≤1,50 | ≤1,40 |
| Заграждение | ≥75 дБ в полосе заграждения ±0,5 МГц | ≥75 дБ; разнос полосы пропускания и заграждения от 1,6 МГц | ≥50 дБ в полосах заграждения | ≥30 дБ на 650–700 МГц | ≥40 дБ на 758–803 МГц |
| Мощность | 30 Вт средняя | 50 Вт средняя | 200 Вт средняя | 1 Вт средняя | по запросу, уточняйте у менеджера |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
