Режекторный (полосно-заграждающий) фильтр: DC–614, 736–1350 МГц.
О модели

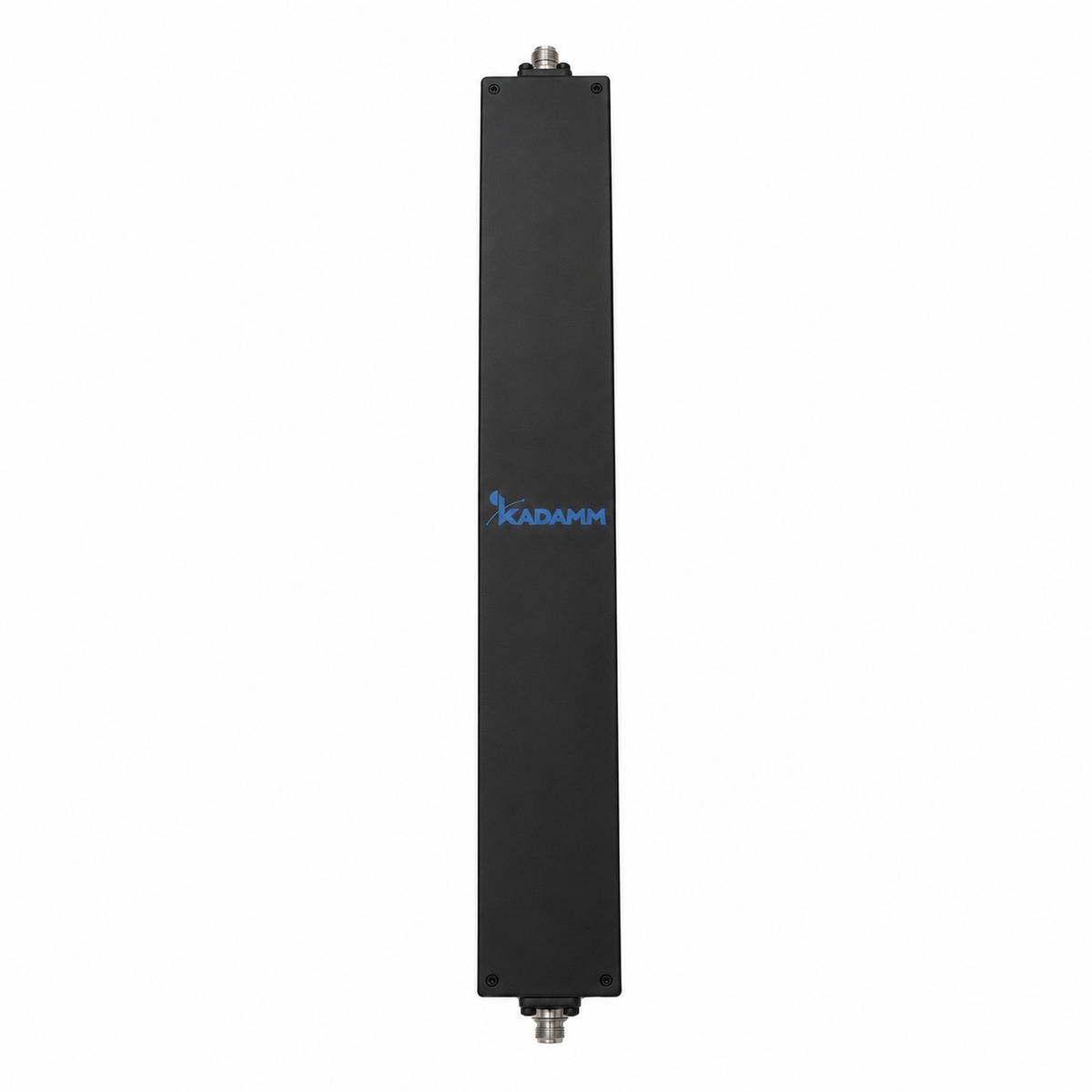

KADAMM ПЗФ-650/700-N — режекторный (полосно-заграждающий) фильтр диапазона DC–614, 736–1350 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤2,0 дБ; подавление вне полосы — ≥30 дБ на 650–700 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤2,0 дБ; КСВН — ≤1,50; допустимая мощность — 1 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; размеры — 201×30×18 мм; рабочая температура — −20 … +55 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥30 дБ на 650–700 МГц.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 201×30×18 мм.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр заграждающий (режекторный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса заграждения | 650–700 МГц |
| Полосы пропускания | DC–614, 736–1350 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥30 дБ на 650–700 МГц |
| Мощность | 1 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +55 °C |
| Габариты | 201×30×18 мм |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ПЗФ-650/700-N выпускается в одном исполнении: разъёмы — розетка N; габариты 201×30×18 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Заграждение / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ПЗФ-650/700-N | 650–700 МГц / ≤2,0 дБ / КСВН ≤1,50 / 1 Вт |
Поддерживаемые диапазоны
В полосы ПЗФ-650/700-N попадает 3 диапазона 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 736–1350 МГц | B20/n20, B5/n5, B8/n8 |
Сети и стандарты в полосе
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на выход передатчика, на вход приёмника или репитера — туда, где мешающий сигнал нужно убрать до того, как он попадёт в оборудование.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ПЗФ-650/700-N приходит весь спектр тракта, на выход — полоса DC–614, 736–1350 МГц; заграждение по данным модели: не менее 30 дБ на 650–700 МГц.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы DC–614, 736–1350 МГц.
- Рабочая несущая на выходе: 43 дБм − 2 дБ = 41 дБм.
- Помеха на 650–700 МГц на выходе: 0 дБм − 30 дБ = −30 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 201×30×18 мм.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ПЗФ-650/700-N.
- КАДАММ ПЗФ-743/818-N: полоса 818–1800 МГц; КСВН не более 1,40.
- КАДАММ ПЗФ-88/108-SMA: полоса 120–1350 МГц; вносимые потери не более 1,0 дБ.
- КАДАММ ПЗФ-1029/1091-N: полоса 1108–1250 МГц; вносимые потери не более 1,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полоса заграждения», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ПЗФ-650/700-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ПЗФ-650/700-N | ПЗФ-743/818-N | ПЗФ-88/108-SMA | ПЗФ-1029/1091-N | ПЗФ-865/915-SMA |
|---|---|---|---|---|---|
| Полоса заграждения | 650–700 МГц | 743–818 МГц | 88–108 МГц | — | 865–915 МГц |
| Полосы пропускания | DC–614, 736–1350 МГц | DC–743, 818–1800 МГц | DC–80, 120–1350 МГц | 960–1012, 1048–1072, 1108–1250 МГц | DC–795, 985–2400 МГц |
| Вносимые потери | ≤2,0 дБ | ≤2,0 дБ | ≤1,0 дБ | ≤1,5 дБ | ≤2,0 дБ |
| КСВН | ≤1,50 | ≤1,40 | ≤1,50 | ≤1,40 | ≤1,70 |
| Заграждение | ≥30 дБ на 650–700 МГц | ≥40 дБ на 758–803 МГц | ≥15 дБ на 88 и 108 МГц; ≥30 дБ на 92–104 МГц | ≥50 дБ в полосах заграждения | ≥60 дБ на 865–915 МГц |
| Мощность | 1 Вт средняя | по запросу, уточняйте у менеджера | 1 Вт средняя | 200 Вт средняя | 10 Вт средняя |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Режекторный (полосно-заграждающий) фильтр КАДАММ ПЗФ-650/700-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ПЗФ-650/700-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
