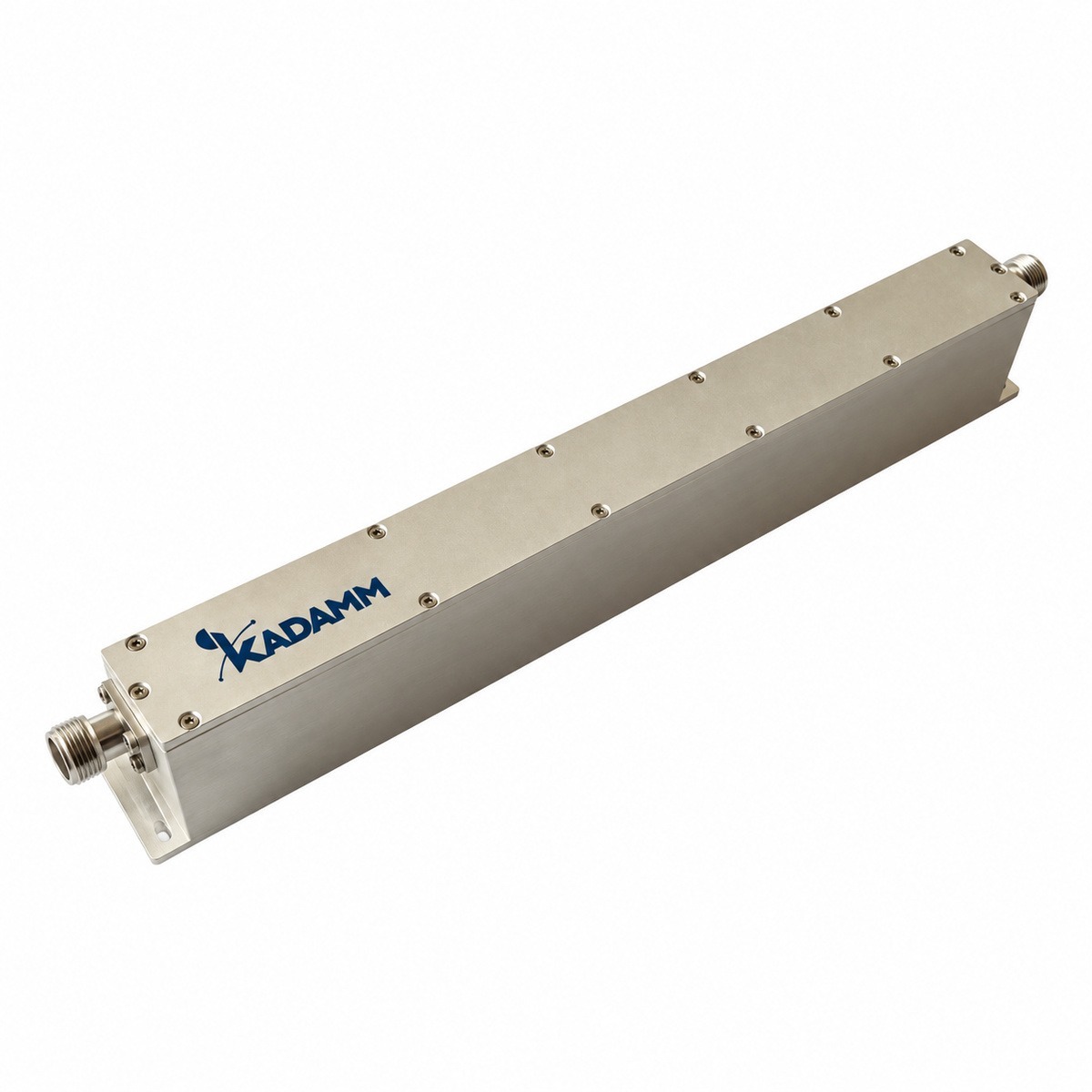

КАДАММ ПЗФ-1029/1091-N — режекторный (полосно-заграждающий) фильтр KADAMM: 960–1012, 1048–1072, 1108–1250 МГц, полоса заграждения ≥50 дБ в полосах заграждения.
О модели
КАДАММ ПЗФ-1029/1091-N вырезает полосу мешающего сигнала и пропускает частоты по обе стороны от неё. Рабочий диапазон — 960–1012, 1048–1072, 1108–1250 МГц. Главный параметр ПЗФ-1029/1091-N — полоса заграждения: ≥50 дБ в полосах заграждения.
Вносимые потери — ≤1,5 дБ. Согласование: ≤1,40. Допустимая мощность — 200 Вт средняя.
Разъёмы: розетка N. Рабочая температура — −5 … +55 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы заграждения | 1029–1031, 1089–1091 МГц |
| Полосы пропускания | 960–1012, 1048–1072, 1108–1250 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,40 |
| Заграждение | ≥50 дБ в полосах заграждения |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −5 … +55 °C |
| Исполнение | IP60, для помещений |
Исполнения
| Артикул | Заграждение / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ПЗФ-1029/1091-N | 1029–1031 + 1089–1091 МГц / ≤1,5 дБ / КСВН ≤1,40 / 200 Вт |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
Рабочий диапазон ПЗФ-1029/1091-N — 960–1012, 1048–1072, 1108–1250 МГц.
Полоса заграждения — ≥50 дБ в полосах заграждения.
Розетка N. Исполнение ПЗФ-1029/1091-N с другими разъёмами — уточняйте у менеджера.
Техническое описание серии ПЗФ-1029/1091-N и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
