KADAMM · Панели ввода фидера

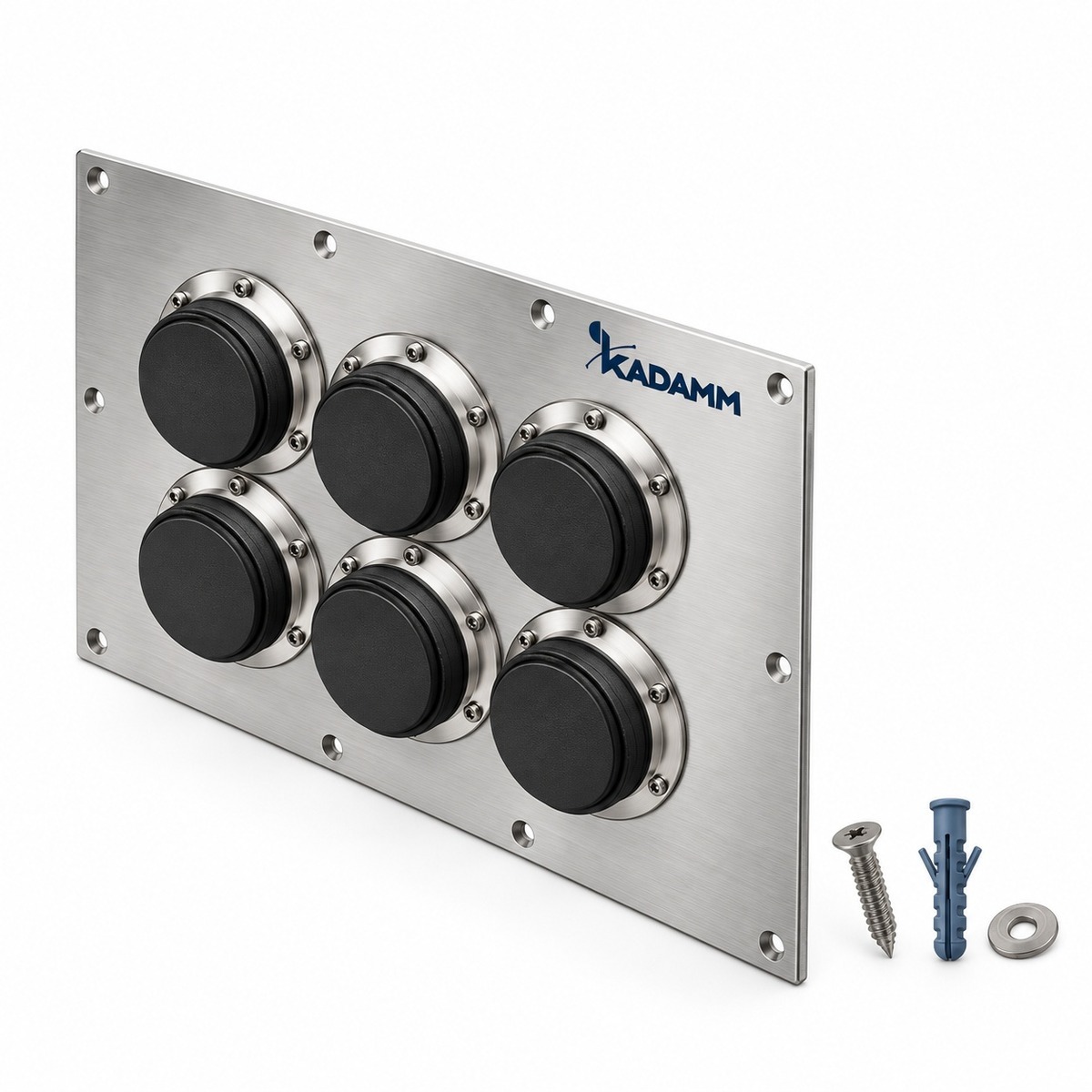

Панели ввода фидера KADAMM ПВФ — порты 4 и 5", 1–18 портов. 23 исполнения в таблице.
23
Исполнений
О серии
Панели ввода фидера KADAMM ПВФ — проводят фидеры и кабели через стену или крышу аппаратной и герметизируют проход.
Рабочая температура — −40…+70 °C / −40…+85 °C (по исполнению).
Исполнения серии различаются: материал. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM ПВФ выбирают по параметрам: материал.
Температура −40…+70 °C / −40…+85 °C (по исполнению)Диапазон, в котором изделие сохраняет прочность и не теряет свойства.
Технические характеристики
| Параметр | Значение |
|---|---|
| Цвет | серый / серый, чёрный / чёрный (по исполнению) |
| Размер порта | 101,6 мм / 127 мм (по исполнению) |
| Покрытие панели | порошковое покрытие (у части исполнений) |
| Число портов | по исполнению |
| Тип панели | многопортовая (у части исполнений) |
| Саморез | ST5,5×45 мм (у части исполнений) |
| Размер панели | по исполнению |
| Рабочая температура | −40…+70 °C / −40…+85 °C (по исполнению) |
| Степень защиты | IP55, по IEC 60529 / IP66, по ISO20653:2013 (по исполнению) |
| Длина упаковки | по исполнению |
| Ширина упаковки | по исполнению |
| Высота упаковки | по исполнению |
Исполнения
| Артикул | Исполнение | Материал | Масса брутто, кг |
|---|---|---|---|
| KADAMM ПВФ-4-1х1 | Панель ввода фидера 1×1 (1 портов 4"), алюминий + EPDM | алюминий; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 0,36 |
| KADAMM ПВФ-4-1х1П | Панель ввода фидера 1×1 (1 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 0,268 |
| KADAMM ПВФ-4-1х2П | Панель ввода фидера 1×2 (2 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 0,707 |
| KADAMM ПВФ-4-1х3П | Панель ввода фидера 1×3 (3 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 0,872 |
| KADAMM ПВФ-4-1х4П | Панель ввода фидера 1×4 (4 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,14 |
| KADAMM ПВФ-4-1х6П | Панель ввода фидера 1×6 (6 портов 4"), с заглушками, алюминий + EPDM | — | 2,930 |
| KADAMM ПВФ-4-2х2П | Панель ввода фидера 2×2 (4 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,415 |
| KADAMM ПВФ-4-2х3В | Панель ввода фидера 2×3 (6 портов 4"), алюминий + EPDM | — | 5,477 |
| KADAMM ПВФ-4-2х3ВР2 | Панель ввода фидера 2×3 (6 портов 4"), алюминий + EPDM | — | 5,477 |
| KADAMM ПВФ-4-2х3П | Панель ввода фидера 2×3 (6 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,856 |
| KADAMM ПВФ-4-2х4П | Панель ввода фидера 2×4 (8 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 2,83 |
| KADAMM ПВФ-4-3х3П | Панель ввода фидера 3×3 (9 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 2,508 |
| KADAMM ПВФ-4-3х4П | Панель ввода фидера 3×4 (12 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 3,313 |
| KADAMM ПВФ-4-3х6П | Панель ввода фидера 3×6 (18 портов 4"), с заглушками, алюминий + EPDM | — | 2,930 |
| KADAMM ПВФ-4-4х4П | Панель ввода фидера 4×4 (16 портов 4"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 4,384 |
| KADAMM ПВФ-5-1х1П | Панель ввода фидера 1×1 (1 портов 5"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 0,405 |
| KADAMM ПВФ-5-1х2П | Панель ввода фидера 1×2 (2 портов 5"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 0,752 |
| KADAMM ПВФ-5-1х3П | Панель ввода фидера 1×3 (3 портов 5"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,077 |
| KADAMM ПВФ-5-2х2 | Панель ввода фидера 2×2 (4 портов 5"), алюминий + EPDM | алюминий; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,263 |
| KADAMM ПВФ-5-2х2П | Панель ввода фидера 2×2 (4 портов 5"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,37 |
| KADAMM ПВФ-5-2х3П | Панель ввода фидера 2×3 (6 портов 5"), с заглушками, алюминий + EPDM | алюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 304 | 1,965 |
| KADAMM ПВФ-П4 | Заглушка порта 4" панели ввода фидера, EPDM | EPDM | 0,019 |
| KADAMM ПВФ-П5 | Заглушка порта 5" панели ввода фидера, EPDM | EPDM | 0,023 |
Вопросы по серии
Как выбрать исполнение KADAMM ПВФ?
По параметрам: материал. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
В каком диапазоне температур работает KADAMM ПВФ?
−40…+70 °C / −40…+85 °C (по исполнению).
Есть ли документы на KADAMM ПВФ?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
Другие серии раздела — каталог KADAMM.
