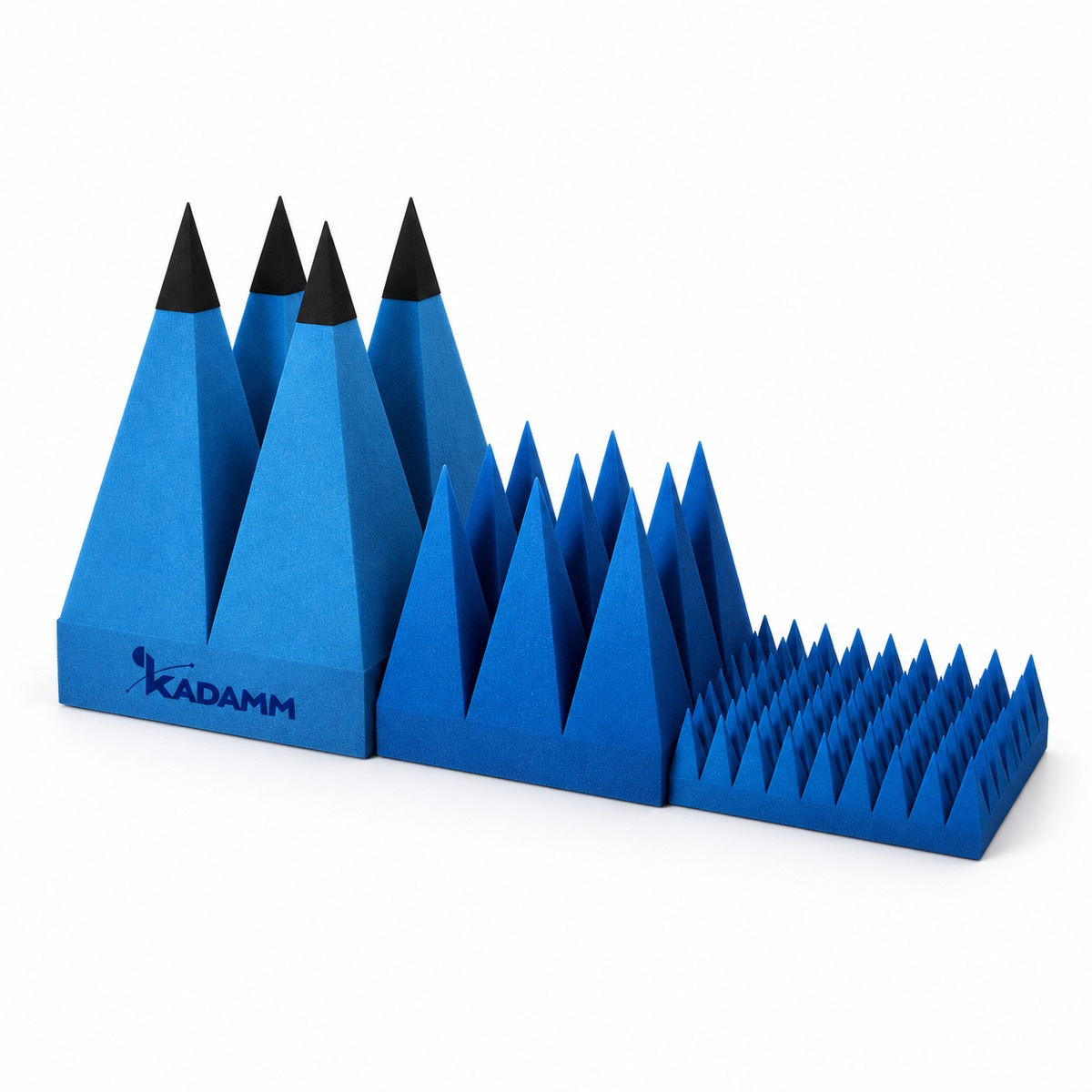

Радиопоглощающие материалы KADAMM (КАДАММ) серии ПГМ: поглощают падающую волну и убирают отражения в зоне измерений.
О серии
KADAMM ПГМ — радиопоглощающие материалы производства KADAMM (КАДАММ).
В серии 7 исполнений.
Внутри серии ПГМ меняются материал, толщина, основание — по ним и выбирают исполнение.
Принадлежности антенн и измерительных стендов — кронштейны, штативы, кейсы и радиопоглотители — определяют, насколько повторяемы измерения: антенну ставят на одной высоте и в одном положении, а поглотитель убирает отражения от окружения.
Принцип работы
Радиопоглощающий материал KADAMM ПГМ переводит энергию падающей волны в тепло: профиль поверхности и состав подобраны так, чтобы отражение в рабочей полосе было минимальным.
Конструкция и материалы
Антенна KADAMM ПГМ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
Все исполнения серии ПГМ собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПГМ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Материал | пенополиуретан; жёсткий пенополистирол |
| Толщина, мм | от 100 до 500 |
| Основание, мм | от 399,6 до 600 |
Таблица исполнений
Все 7 исполнений серии ПГМ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Материал | Толщина, мм | Основание, мм |
|---|---|---|---|
| KADAMM ПГМ-100-399,6 | пенополиуретан | 100 | 399,6×399,6 |
| KADAMM ПГМ-250-600-Ж | жёсткий пенополистирол | 250 | 600×600 |
| KADAMM ПГМ-300-500 | пенополиуретан | 300 | 500×500 |
| KADAMM ПГМ-300-600 | пенополиуретан | 300 | 600×600 |
| KADAMM ПГМ-450-600-Ж | жёсткий пенополистирол | 450 | 600×600 |
| KADAMM ПГМ-500-500 | пенополиуретан | 500 | 500×500 |
| KADAMM ПГМ-500-600 | пенополиуретан | 500 | 600×600 |
Как выбрать исполнение
Применение
Принадлежности применяют на антенных полигонах, в безэховых камерах и при выездных измерениях.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПГМ входят:
Техническое описание серии ПГМ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПГМ или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПГМ | Поглощающие материалы для антенных измерений | — | 7 | — |
| KADAMM АЭВ-П | Эталонные дипольные антенны-вибраторы полуволновые | 300 МГц – 2 ГГц | 5 | N |
| KADAMM АЭВ-ПТ | Эталонные дипольные антенны-вибраторы петлевые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-ДП | Эталонные дипольные антенны-вибраторы двойные полуволновые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-Я | Эталонные антенны Яги трёхэлементные | 30 МГц – 1 ГГц | 4 | N |
Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.
