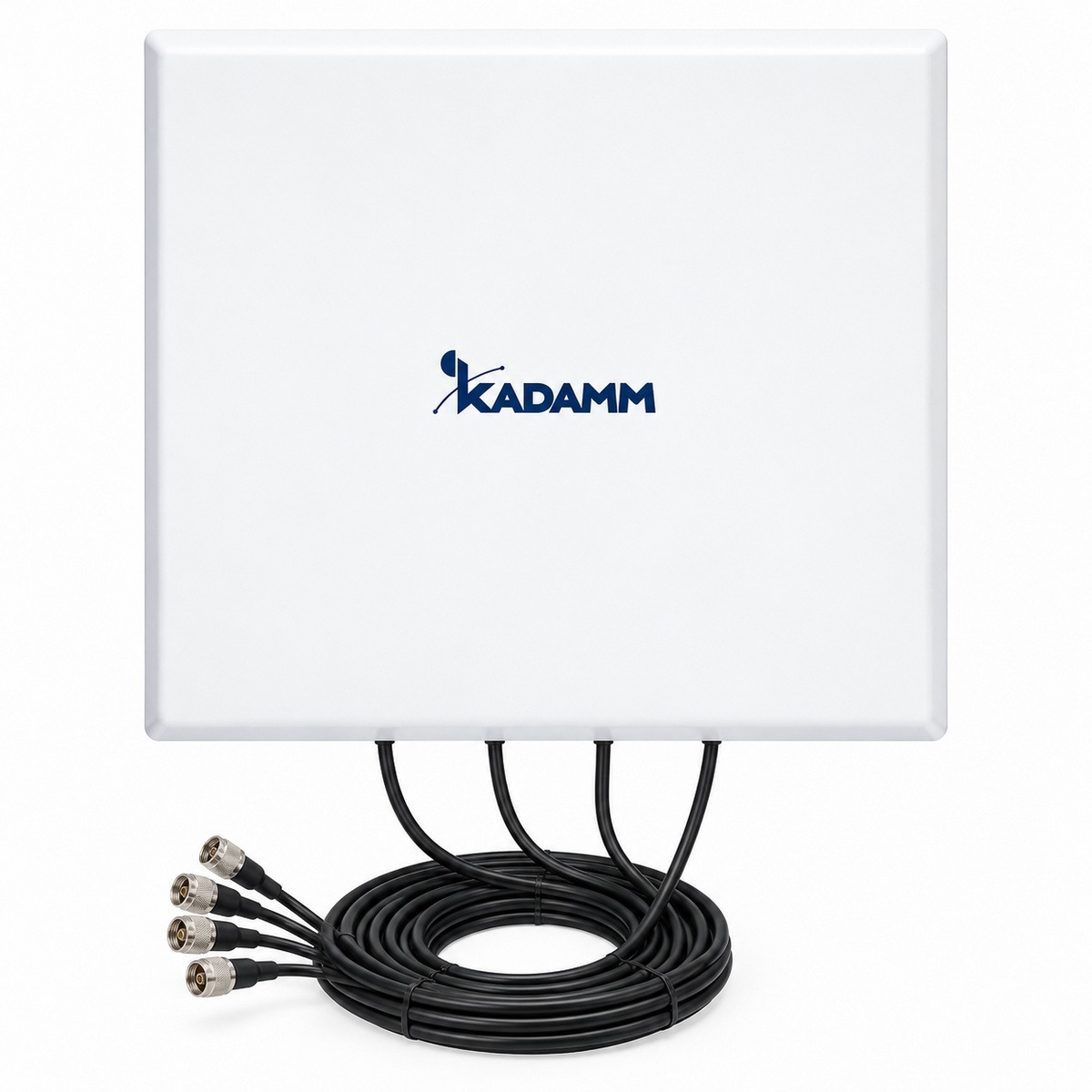

KADAMM O-ATP14-698/3800M4 — наружная направленная панельная антенна 698–960 / 1710–2690 / 3300–3800 МГц, 14 дБи, 60°, 4 порта

KADAMM O-ATP14-698/3800M4 — наружная панельная антенна диапазона 698–960 / 1710–2690 / 3300–3800 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 60 ± 10°, а назад — ослабленно (отношение вперёд/назад ≥8–20 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.

Пример расчёта: на 829 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 829 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 10 дБи сокращает их на 10 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −59,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 400 × 400 × 50 мм; масса 3,5 кг; крепление: Ø30–50 мм; рабочая температура −40…+70 °C.

Разъём — 4 × кабель RG58 длиной 15 м с разъёмом по заказу (N, SMA и др.). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• 3GPP TS 36.101 и 38.101-1 — полосы O-ATP14-698/3800M4 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP14-698/3800M4 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP14-698/3800M4 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 1 = 99,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 99,5 = −45,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP14-698/3800M4:

Перед заказом KADAMM O-ATP14-698/3800M4 сверьте с проектом:

• Частоты оборудования — внутри 698–3800 МГц
• Мощность на порт — не выше 50 Вт
• Опора и крепление — на трубу Ø30–50 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление O-ATP14-698/3800M4 — на трубу Ø30–50 мм.
• O-ATP14-698/3800M4 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон O-ATP14-698/3800M4: механический ± 25° — кронштейном.
• Разъёмы — 4 × кабель RG58 длиной 15 м с разъёмом по заказу (N, SMA и др.).
• Разъёмы O-ATP14-698/3800M4 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление O-ATP14-698/3800M4 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Другие модели этого раздела каталога KADAMM: Внешние антенны для репитеров и усилителей сотовой связи →
