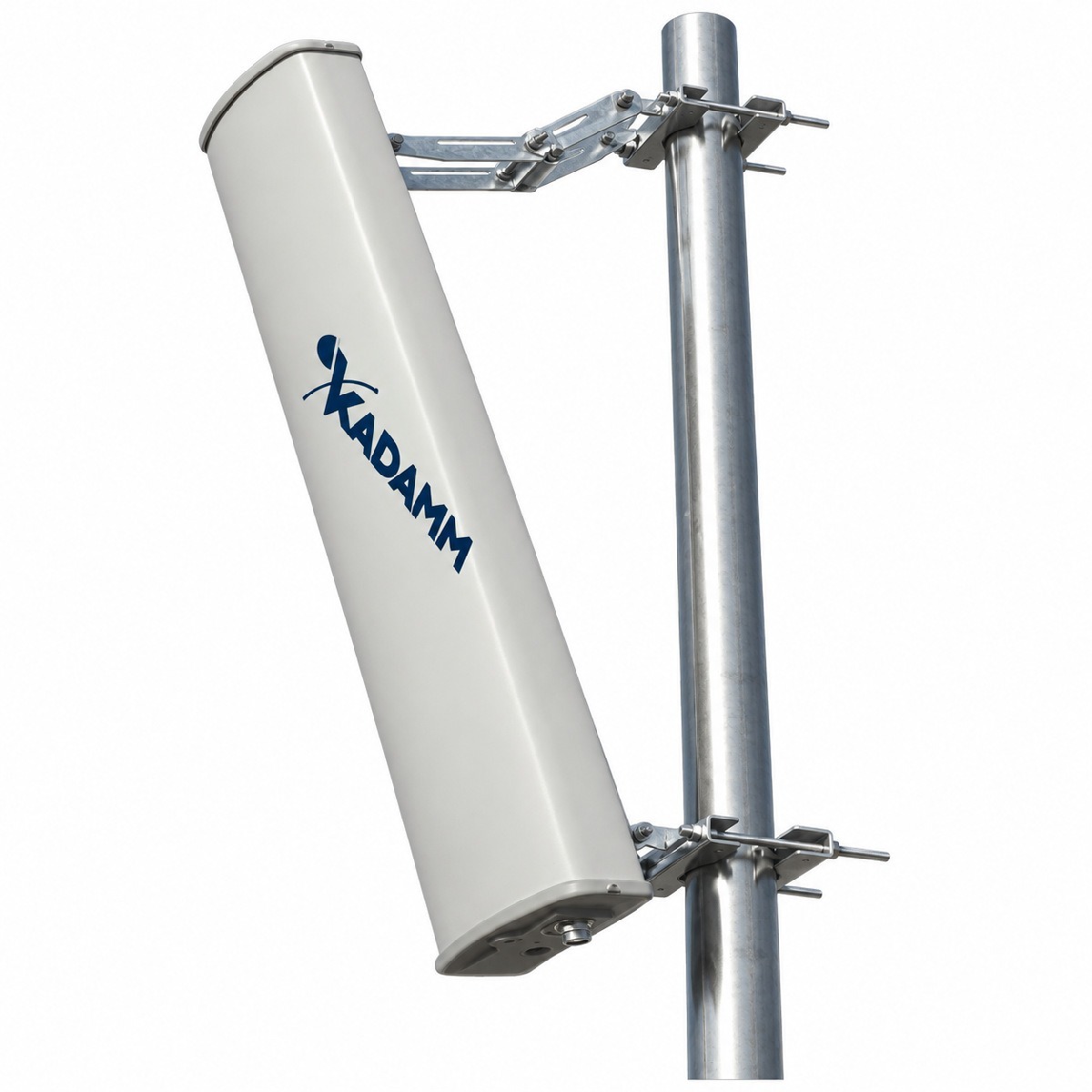

Модель KADAMM O-ATP12-698/4000S: наружная панельная антенна, 698–4000 МГц, усиление 12 дБи, луч 65°.
О модели
Полоса 698–4000 МГц у KADAMM O-ATP12-698/4000S перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц — на этих частотах модель и применяют. При усилении 12 дБи модель O-ATP12-698/4000S подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 14°.
Поляризация — вертикальная. Разъёмы: 1×N.
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 8 | 11 | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | уточняйте у менеджера | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
Вопросы по модели
Рабочий диапазон O-ATP12-698/4000S — 698–960 / 1710–2700 / 3300–4000 МГц.
Коэффициент усиления O-ATP12-698/4000S — 12 дБи. Ширина луча по горизонтали — 65°.
У O-ATP12-698/4000S — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Для O-ATP12-698/4000S доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
