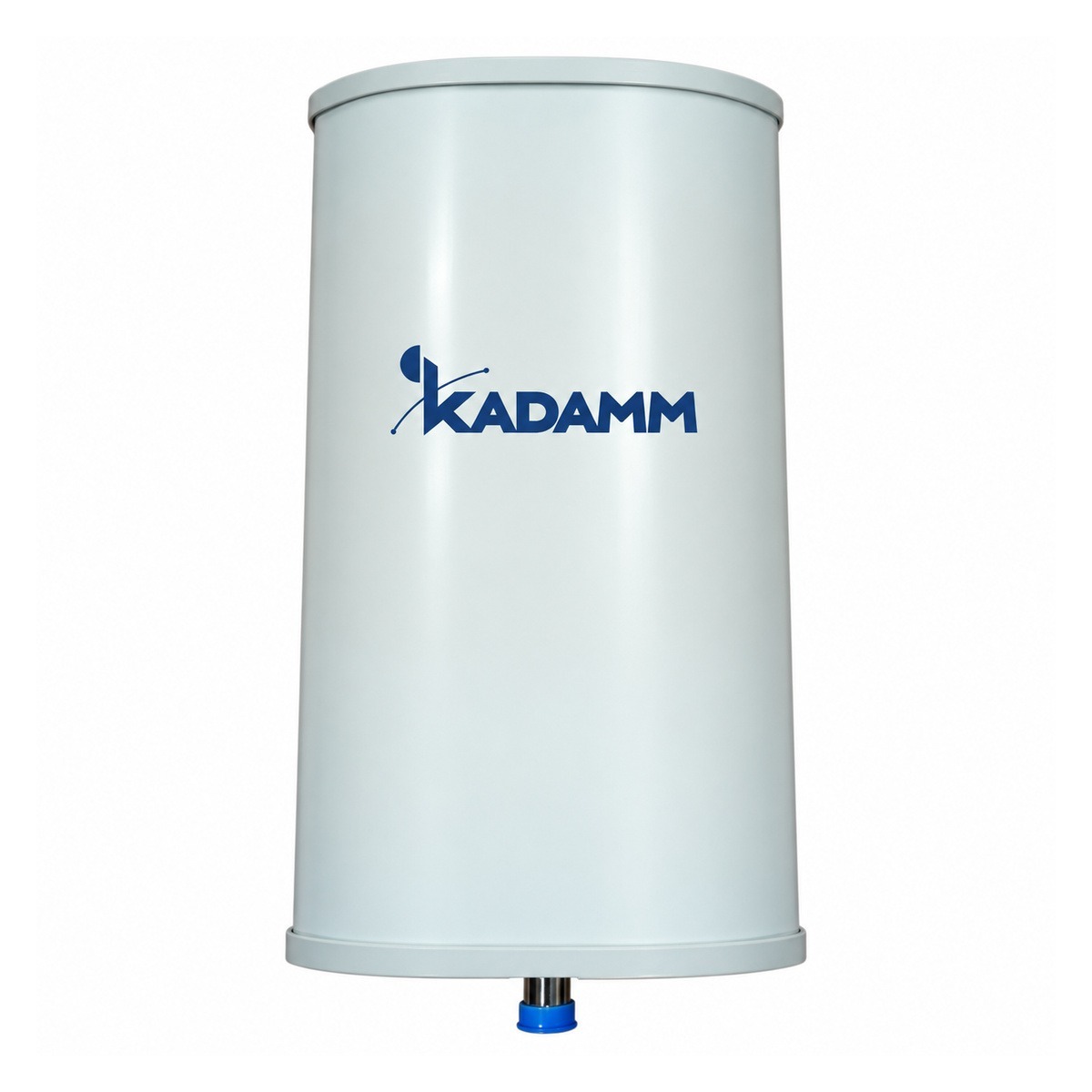

KADAMM O-ATP14-870/1880S — наружная направленная панельная антенна 806–960 / 1710–2170 МГц, 14 дБи, 65°, 1 порт

KADAMM O-ATP14-870/1880S — наружная панельная антенна диапазона 806–960 / 1710–2170 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65 ± 8°, а назад — ослабленно (отношение вперёд/назад ≥22 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 883 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 883 + 20·lg 10 ≈ 111,4 дБ. Антенна с усилением 14 дБи сокращает их на 14 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1200 × 287 × 132 мм; масса 6,5 кг; крепление: Ø50–Ø115 мм; радом — непластифицированный пвх (upvc); предельная скорость ветра 200 км/ч; рабочая температура −40…+65 °C.

Разъём — 1×7-16 DIN, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

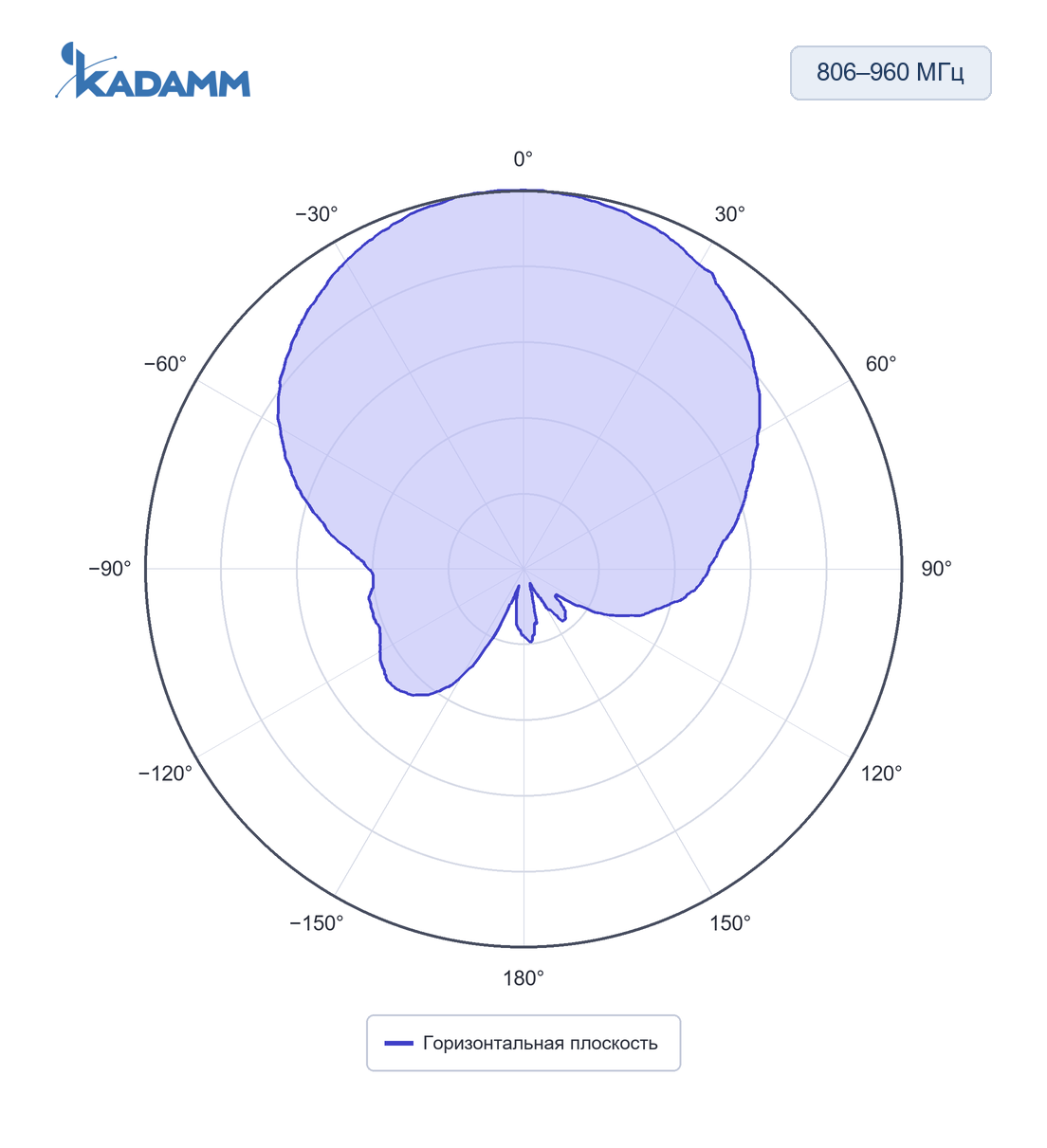

806–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65 ± 8°, усиление в максимуме 14 ± 1 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

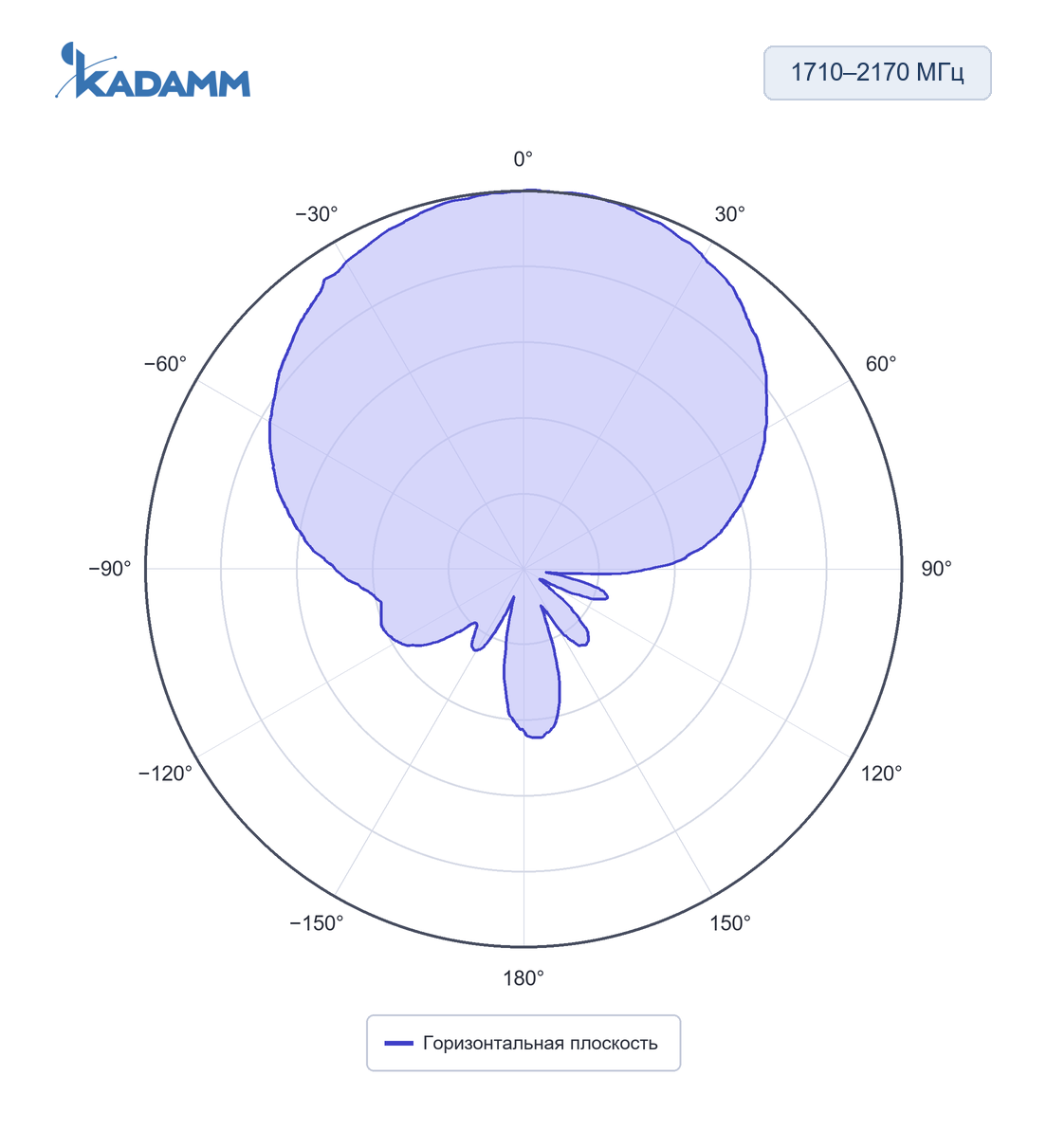

1710–2170 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65 ± 8°, усиление в максимуме 14 ± 1 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

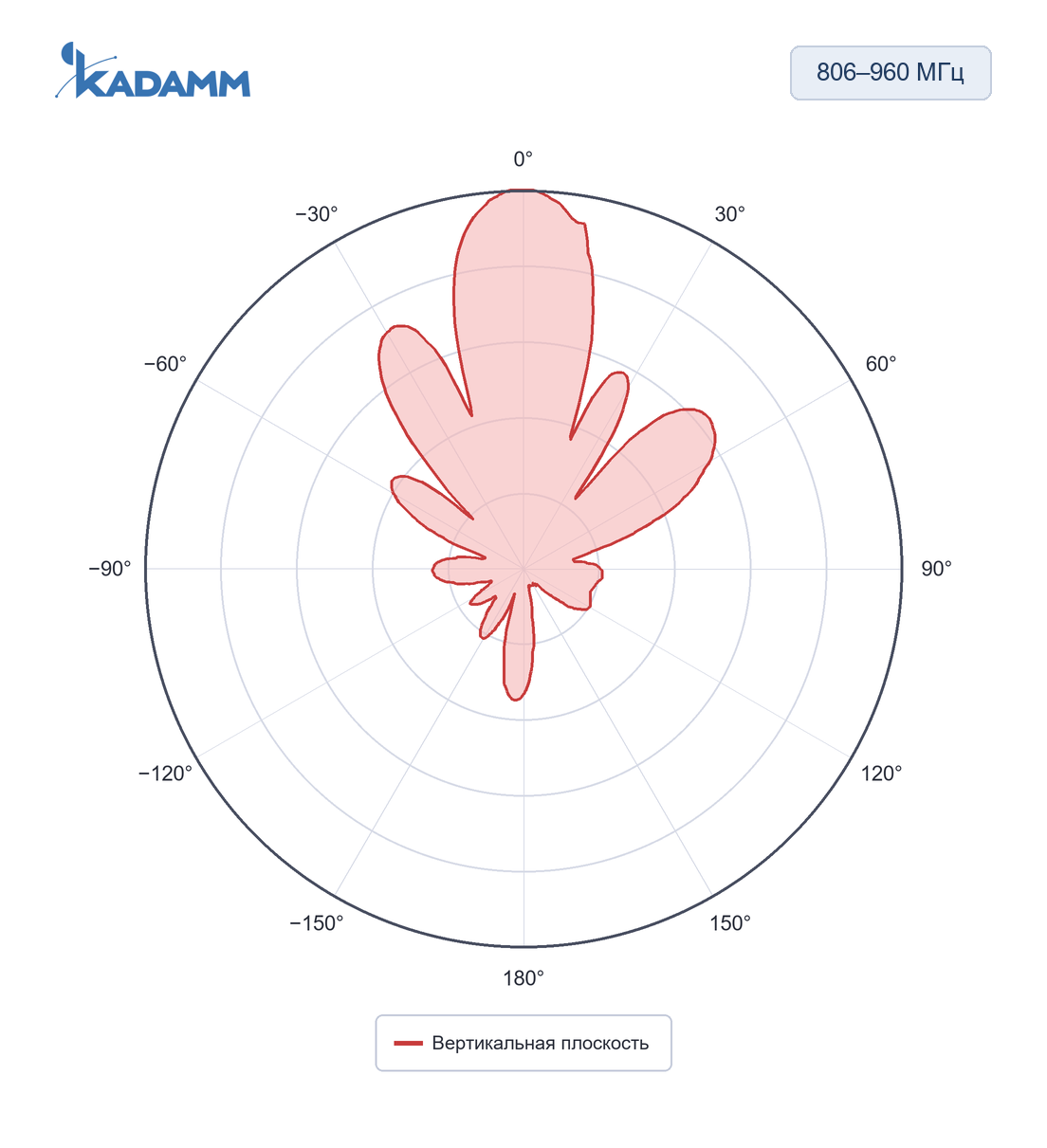

806–960 МГц, вертикальная плоскостьПо вертикали 15 ± 5°, усиление в максимуме 14 ± 1 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

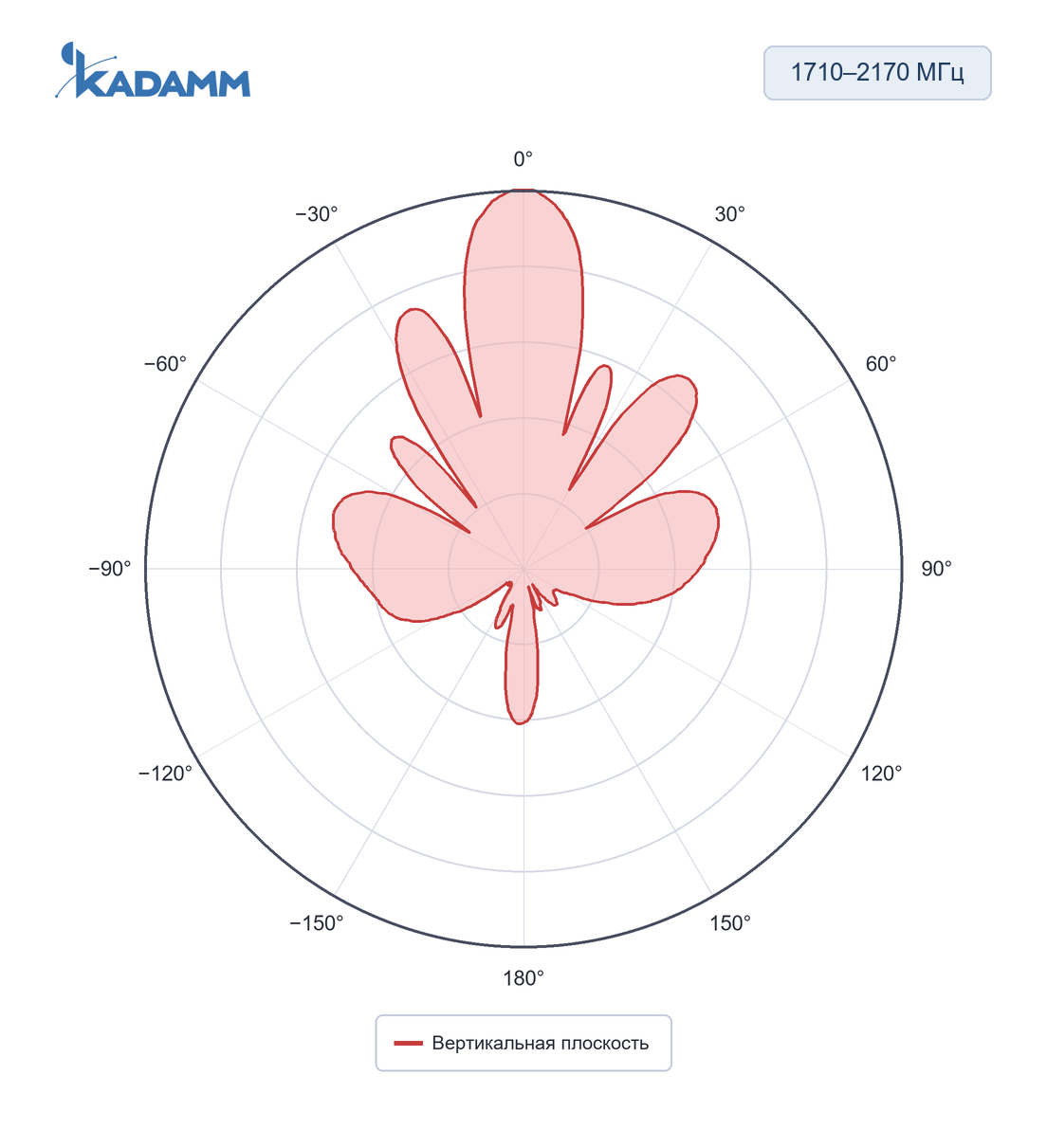

1710–2170 МГц, вертикальная плоскостьПо вертикали 15 ± 5°, усиление в максимуме 14 ± 1 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 15 ± 5°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −150 дБн для O-ATP14-870/1880S.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у O-ATP14-870/1880S — розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы O-ATP14-870/1880S покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP14-870/1880S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP14-870/1880S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1488 МГц (середина полосы 806–2170 МГц): L = 32,45 + 20·lg 1488 + 20·lg 1 = 95,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 95,9 = −41,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP14-870/1880S:

Перед заказом KADAMM O-ATP14-870/1880S сверьте с проектом:

• Частоты оборудования — внутри 806–2170 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление O-ATP14-870/1880S — на трубу Ø50–Ø115 мм.
• O-ATP14-870/1880S направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Разъёмы O-ATP14-870/1880S на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление O-ATP14-870/1880S включают в контур заземления и молниезащиты опоры по проекту.
