Ответвители направленные коаксиальные: 698–2700 МГц.
Что представляет собой устройство

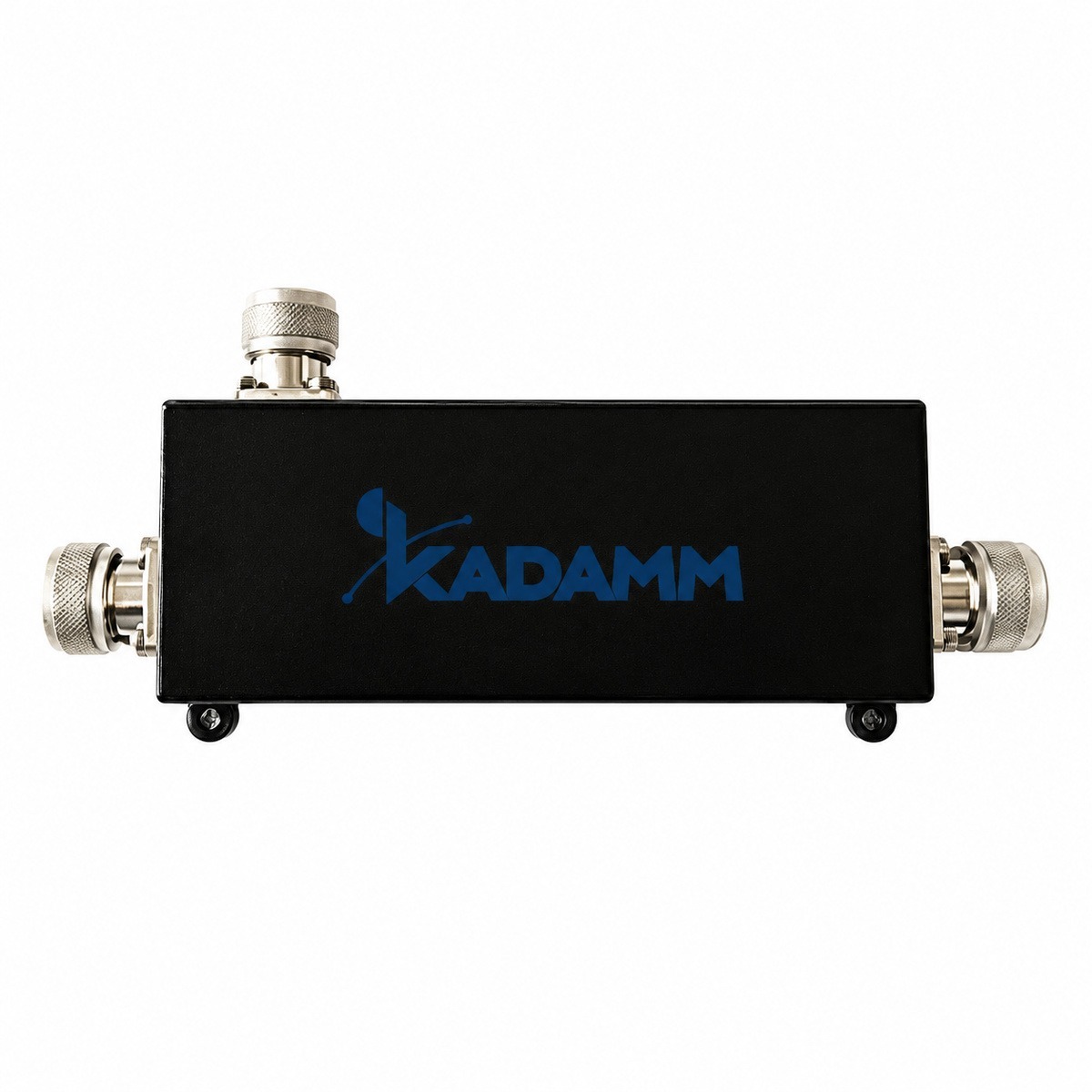

KADAMM НО-698/2700 — ответвители направленные коаксиальные диапазона 698–2700 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 12 / 25 / 35 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — ≤0,25 / ≤0,25 / ≤0,2 дБ; КСВН — ≤1,25; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−140 дБн (2 × 33 дБм). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N; масса — 0,3 кг; исполнение — помещение и улица; рабочая температура — −30…+60 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Вносимые потери, дБ, Потери на ответвление, дБ, Развязка, дБ, Мощность, Вт, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2700 МГц, у НО-3-694/2700-N — 694–2700 МГц
- Разъём N, у НО-3-694/2700-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–2700 МГц, у НО-800/2700-DC — 800–2700 МГц
- Разъём N, у НО-800/2700-DC — уточняйте у менеджера
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

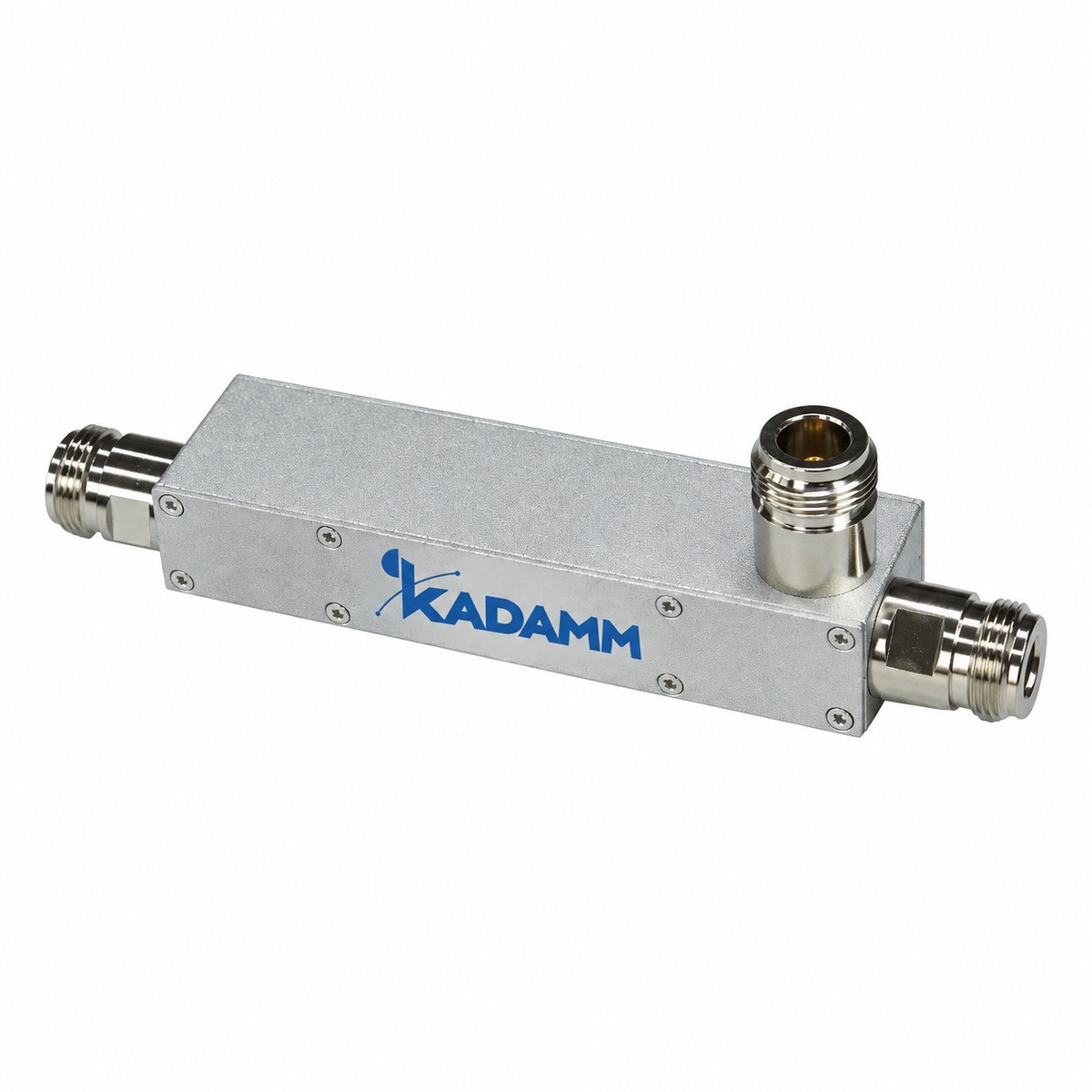

- Полосы 698–2700 МГц, у НО-К — 800–2500 МГц
- Разъём N, у НО-К — SMA или N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-698/2700 с запасом по краям.
Согласование НО-698/2700 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Ответвление | 12 / 25 / 35 дБ (точность ±1,0 / ±1,0 / ±1,5 дБ) |
| Вносимые потери | ≤0,25 / ≤0,25 / ≤0,2 дБ |
| Потери на ответвление | 0,28 / 0,004 / 0,0043 дБ |
| Развязка | ≥32 / ≥45 / ≥52 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−140 дБн (2 × 33 дБм) |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | помещение и улица |
| Масса | 0,3 кг |
| Температура эксплуатации | −30…+60 °C |
| Габариты | уточняйте у менеджера |
Исполнения
| Артикул | Ответвление, дБ | Вносимые потери, дБ | Потери на ответвление, дБ | Развязка, дБ | Мощность, Вт | Разъём |
|---|---|---|---|---|---|---|
| НО-12-698/2700-N | 12 ± 1,0 | ≤0,25 | 0,28 | ≥32 | 300 | N (розетка) |
| НО-25-698/2700-N | 25 ± 1,0 | ≤0,25 | 0,004 | ≥45 | 300 | N (розетка) |
| НО-35-698/2700-N | 35 ± 1,5 | ≤0,2 | 0,0043 | ≥52 | 300 | N (розетка) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-698/2700.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-698/2700.
- IEC 61169-16 — присоединительные размеры разъёмов N; у НО-698/2700 — N (розетка).
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-698/2700:
Перед заказом KADAMM НО-698/2700 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Разъёмы — N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения НО-698/2700 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление НО-698/2700 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Ответвитель выбранного номинала
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-698/2700 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-698/2700 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-698/2700 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-698/2700 | KADAMM НО-3-694/2700-N | KADAMM НО-800/2700-DC | KADAMM НО-К |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 694–2700 МГц | 800–2700 МГц | 800–2500 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 0,3 кг | 0,25 | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
