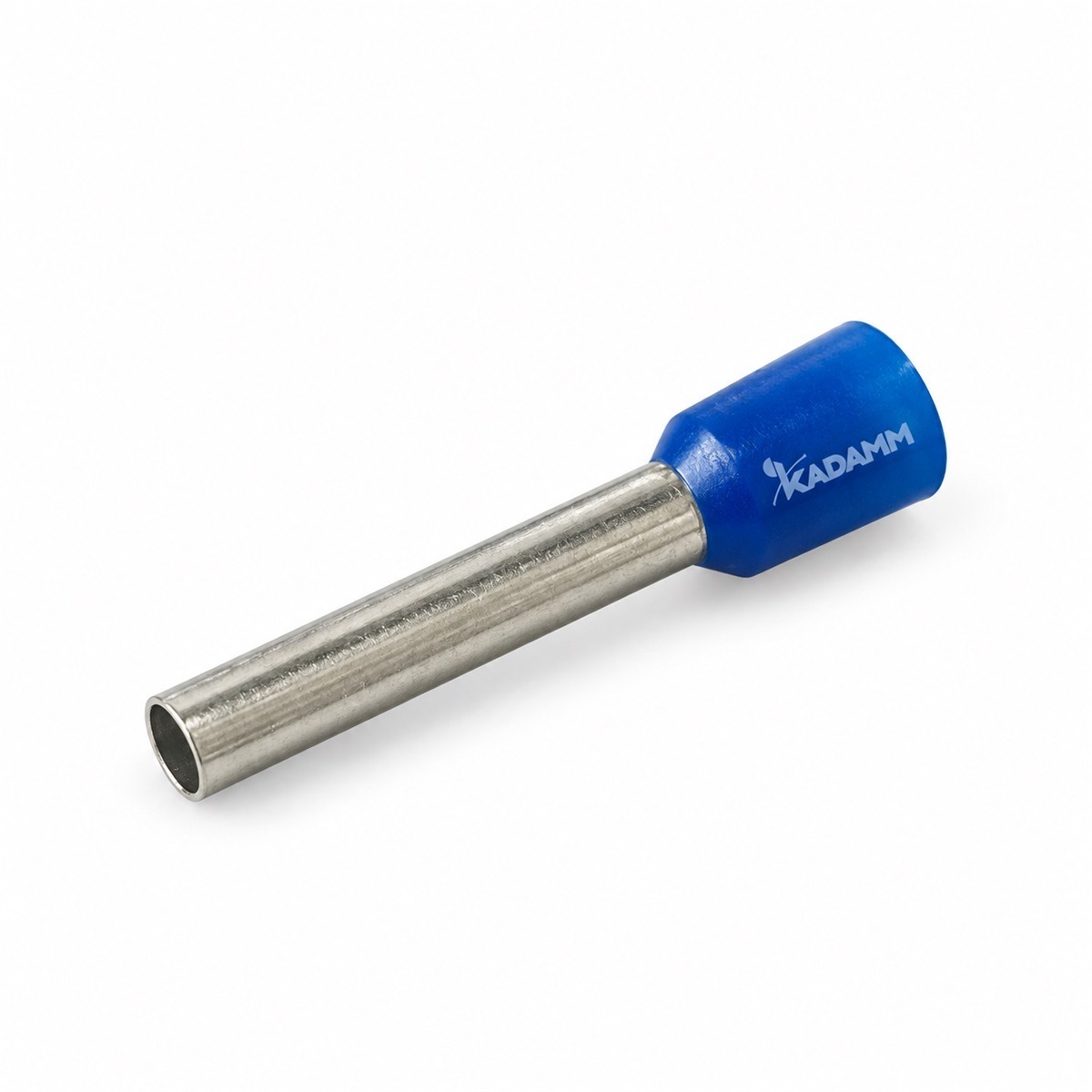

Наконечники штыревые втулочные изолированные KADAMM НМ-В — сечение 2,5–33,6 мм². 16 исполнений в таблице.
О серии
Наконечники штыревые втулочные изолированные KADAMM НМ-В — оконцовывают медные провода заземления и питания под болт или винт и соединяют провода между собой.
Материал — полиамид. Рабочая температура — −40…+90 °C. Напряжение — 35 кВ / 600 V (по исполнению).
Исполнения серии различаются: внутренний диаметр гильзы, длина гильзы, общая длина и цветовая маркировка. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал изолирующей манжеты | полиамид |
| Покрытие | лужение |
| Материал наконечника | медь (у части исполнений) |
| Рабочая температура | −40…+90 °C |
| Температура хранения | −40…+80 °C |
| Внутренний диаметр манжеты | по исполнению |
| Наружный диаметр гильзы | по исполнению |
| Напряжение, не более | 35 кВ / 600 V (по исполнению) |
Исполнения
| Артикул | Исполнение | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Цветовая маркировка | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM НМ-В-2.5 | Наконечник штыревой втулочный изолированный 2,5 мм² | — | 12,0 мм | 18,0 мм | синий | 0,04 |
| KADAMM НМ-В-3.3 | Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG) | 2,8 мм | 18,0 мм | 26,0 мм | чёрный | 0,032 |
| KADAMM НМ-В-3.3Р2 | Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG) | 2,8 мм | 18,0 мм | 26,0 мм | красный | 0,031 |
| KADAMM НМ-В-3.3Р3 | Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG) | 2,8 мм | 12,0 мм | 20,3 мм | серый | 0,031 |
| KADAMM НМ-В-5.3 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 18,0 мм | 26,0 мм | синий | 0,040 |
| KADAMM НМ-В-5.3Р2 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 18,0 мм | 26,0 мм | красный | 0,040 |
| KADAMM НМ-В-5.3Р3 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 13,0 мм | 21,1 мм | чёрный | 0,045 |
| KADAMM НМ-В-5.3Р4 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 11,9 мм | 21,1 мм | жёлтый | 0,045 |
| KADAMM НМ-В-8.4 | Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG) | 4,5 мм | 18,0 мм | 28,0 мм | синий | 0,060 |
| KADAMM НМ-В-8.4Р2 | Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG) | 4,5 мм | 13,0 мм | 23,0 мм | красный | 0,060 |
| KADAMM НМ-В-8.4Р3 | Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG) | 4,5 мм | 18,0 мм | 28,0 мм | красный | 0,060 |
| KADAMM НМ-В-13.3 | Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG) | 5,8 мм | 13,0 мм | 23,0 мм | синий | 0,065 |
| KADAMM НМ-В-13.3Р2 | Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG) | 5,8 мм | 18,0 мм | 28,0 мм | красный | 0,065 |
| KADAMM НМ-В-13.3Р3 | Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG) | 5,8 мм | 18,0 мм | 28,0 мм | чёрный | 0,065 |
| KADAMM НМ-В-21.2 | Наконечник штыревой втулочный изолированный 21,2 мм² (4 AWG) | 7,3 мм | 13,0 мм | 25,0 мм | жёлтый | 0,114 |
| KADAMM НМ-В-33.6 | Наконечник штыревой втулочный изолированный 33,6 мм² (2 AWG) | 8,3 мм | 18,0 мм | 32,0 мм | красный | 0,070 |
Вопросы по серии
По параметрам: внутренний диаметр гильзы, длина гильзы, общая длина и цветовая маркировка. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Полиамид.
−40…+90 °C.
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
