KADAMM · Наконечники медные луженые угловые

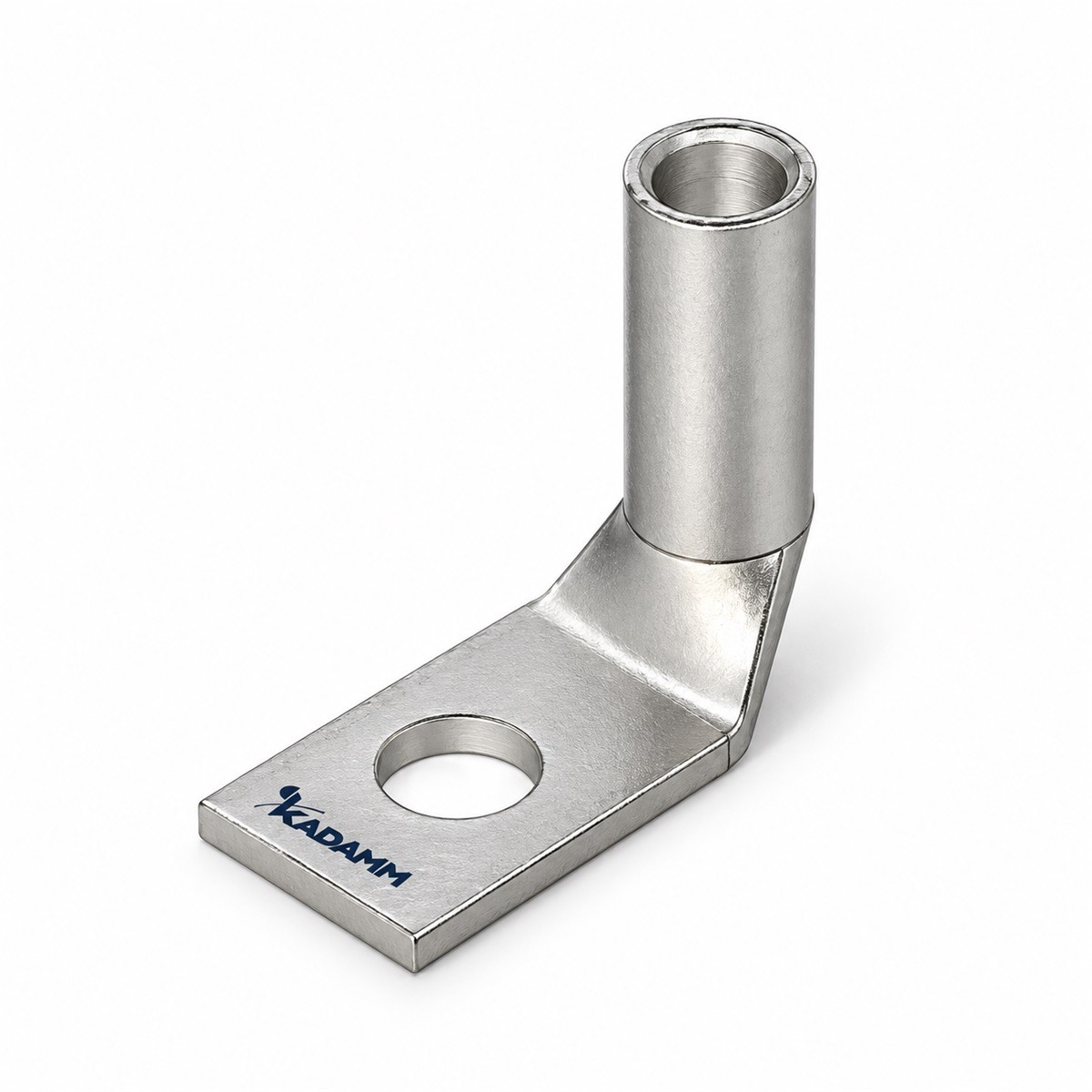

Наконечники медные луженые угловые KADAMM НМ-У — сечение 2,1–107 мм². 24 исполнения в таблице.
медь
Материал
стандартный
Тип лепестка
лужение
Покрытие
45° / 90° (по исполнению)
Угол лепестка
есть / нет (по исполнению)
Смотровое окно
24
Исполнений
О серии
Наконечники медные луженые угловые KADAMM НМ-У — оконцовывают медные провода заземления и питания под болт или винт и соединяют провода между собой.
Материал — медь. Рабочая температура — −40…+90 °C. Напряжение — 35 кВ.
Исполнения серии различаются: отверстие под болт, диаметр, межосевое расстояние отверстий, внутренний диаметр гильзы и длина гильзы. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM НМ-У выбирают по параметрам: отверстие под болт, диаметр, межосевое расстояние отверстий, внутренний диаметр гильзы и длина гильзы.
Материал: медьМедь — для надёжного электрического контакта с малым переходным сопротивлением.
Температура −40…+90 °CДиапазон, в котором изделие сохраняет прочность и не теряет свойства.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | медь |
| Тип лепестка | стандартный |
| Покрытие | лужение |
| Угол лепестка | 45° / 90° (по исполнению) |
| Смотровое окно | есть / нет (по исполнению) |
| Напряжение, не более | 35 кВ |
| Рабочая температура | −40…+90 °C |
| Температура хранения | −40…+80 °C |
| Наружный диаметр | по исполнению |
| Наружный диаметр гильзы | по исполнению |
Исполнения
| Артикул | Исполнение | Отверстие под болт, диаметр | Межосевое расстояние отверстий | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Ширина лепестка | Цветовая маркировка | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM НМ-1-33.6-1/4-90 | Наконечник медный луженый 1 отв. под болт 1/4", 33,6 мм² (2 AWG), угловой 90° | 6,9 мм | — | 7,9 мм | 33,1 мм | 31,5 мм | 15,6 мм | — | 0,01 |
| KADAMM НМ-1-33.6-5/16-45О | Наконечник медный луженый 1 отв. под болт 5/16", 33,6 мм² (2 AWG), угловой 45°, со смотровым окном | 8,6 мм | — | 7,9 мм | 22,4 мм | 41,0 мм | 15,6 мм | коричневый | 0,017 |
| KADAMM НМ-1-33.6-№10-90ДОГ | Наконечник медный луженый 1 отв. под болт №10 (UNC), 33,6 мм² (2 AWG), угловой 90°, гильза длинная, со смотровым окном, для гибкого провода | 5,4мм | — | 9,1 мм | 35,1 мм | 50,8мм | 17,3 мм | коричневый | 0,05 |
| KADAMM НМ-1-42.4-3/8-90О | Наконечник медный луженый 1 отв. под болт 3/8", 42,4 мм² (1 AWG), угловой 90°, со смотровым окном | 10,2 мм | — | 9,1 мм | 22,4 мм | 38,4 мм | 17,0 мм | зелёный | 0,045 |
| KADAMM НМ-1-53.5-5/16-90 | Наконечник медный луженый 1 отв. под болт 5/16", 53,5 мм² (1/0 AWG), угловой 90° | 8,2 мм | — | 9,9 мм | 22,4 мм | 38,3 мм | 19,1 мм | — | 0,03 |
| KADAMM НМ-1-67.4-1/2-90О | Наконечник медный луженый 1 отв. под болт 1/2", 67,4 мм² (2/0 AWG), угловой 90°, со смотровым окном | 13,4 мм | — | 11,4 мм | 23,9 мм | 41,7мм | 21,0 мм | чёрный | 0,06 |
| KADAMM НМ-1-67.4-3/8-45О | Наконечник медный луженый 1 отв. под болт 3/8", 67,4 мм² (2/0 AWG), угловой 45°, со смотровым окном | 10,2 мм | — | 11,4 мм | 23,9 мм | 46,5 мм | 21,1 мм | чёрный | 0,04 |
| KADAMM НМ-1-67.4-3/8-90О | Наконечник медный луженый 1 отв. под болт 3/8", 67,4 мм² (2/0 AWG), угловой 90°, со смотровым окном | 10,2 мм | — | 11,4 мм | 23,9 мм | 41,7мм | 21,0 мм | чёрный | 0,06 |
| KADAMM НМ-1-107-1/4-45ОГ | Наконечник медный луженый 1 отв. под болт 1/4", 107 мм² (4/0 AWG), угловой 45°, со смотровым окном, для гибкого провода | 6,9 мм | — | 15,9 мм | 27,0 мм | 48,5 мм | 29,0 мм | фиолетовый | 0,06 |
| KADAMM НМ-1-107-3/8-45О | Наконечник медный луженый 1 отв. под болт 3/8", 107 мм² (4/0 AWG), угловой 45°, со смотровым окном | 10,4 мм | — | 14,4 мм | 27,0 мм | 65,9 мм | 26,9 мм | — | 0,067 |
| KADAMM НМ-2-2.1-5.3-№10-16-90О | Наконечник медный луженый 2 отв. под болт №10 (UNC), 2,1–5,3 мм² (14–10 AWG), шаг 16 мм, угловой 90°, со смотровым окном | 5,2 мм | 16,0 мм | 3,4 мм | 9,7 мм | 36,5 мм | — | — | 0,007 |
| KADAMM НМ-2-8.4-1/4-16-90ДО | Наконечник медный луженый 2 отв. под болт 1/4", 8,4 мм² (8 AWG), шаг 16 мм, угловой 90°, гильза длинная, со смотровым окном | 6,9 мм | 16,0 мм | 4,6 мм | 20,6 мм | 38,9мм | 11,2 мм | красный | 0,008 |
| KADAMM НМ-2-8.4-1/4-16-90КО | Наконечник медный луженый 2 отв. под болт 1/4", 8,4 мм² (8 AWG), шаг 16 мм, угловой 90°, гильза короткая, со смотровым окном | 6,9 мм | 16,0 мм | 4,6 мм | 11,2 мм | 41,1 мм | 11,2 мм | красный | 0,008 |
| KADAMM НМ-2-13.3-1/4-16-90ДО | Наконечник медный луженый 2 отв. под болт 1/4", 13,3 мм² (6 AWG), шаг 16 мм, угловой 90°, гильза длинная, со смотровым окном | 6,9 мм | 16,0 мм | 5,6 мм | 28,4 мм | 42,5 мм | 12,2 мм | синий | 0,008 |
| KADAMM НМ-2-13.3-1/4-16-90О | Наконечник медный луженый 2 отв. под болт 1/4", 13,3 мм² (6 AWG), шаг 16 мм, угловой 90°, со смотровым окном | 6,9 мм | 16,0 мм | 5,6 мм | 21,0 мм | 42,5 мм | 12,2 мм | синий | 0,008 |
| KADAMM НМ-2-13.3-№10-16-90КО | Наконечник медный луженый 2 отв. под болт №10 (UNC), 13,3 мм² (6 AWG), шаг 16 мм, угловой 90°, гильза короткая, со смотровым окном | 5,2 мм | 16,0 мм | 5,6 мм | 13,5 мм | 40,0 мм | — | — | 0,012 |
| KADAMM НМ-2-21.2-1/4-16-90ДО | Наконечник медный луженый 2 отв. под болт 1/4", 21,2 мм² (4 AWG), шаг 16 мм, угловой 90°, гильза длинная, со смотровым окном | 6,9 мм | 16,0 мм | 7,2 мм | 28,5 мм | 44,2 мм | 14,0 мм | серый | 0,04 |
| KADAMM НМ-2-33.6-1/4-16-45О | Наконечник медный луженый 2 отв. под болт 1/4", 33,6 мм² (2 AWG), шаг 16 мм, угловой 45°, со смотровым окном | 6,9 мм | 16,0 мм | 7,9 мм | 22,4 мм | 53,6 мм | 15,2 мм | коричневый | 0,02 |
| KADAMM НМ-2-33.6-1/4-16-90Д | Наконечник медный луженый 2 отв. под болт 1/4", 33,6 мм² (2 AWG), шаг 16 мм, угловой 90°, гильза длинная | 6,9 мм | 16,0 мм | 7,9 мм | 35,1 мм | 46,5 мм | 15,5 мм | — | 0,03 |
| KADAMM НМ-2-33.6-1/4-16-90О | Наконечник медный луженый 2 отв. под болт 1/4", 33,6 мм² (2 AWG), шаг 16 мм, угловой 90°, со смотровым окном | 6,9 мм | 16,0 мм | 7,9 мм | 22,4 мм | 47,2мм | 15,2 мм | коричневый | 0,02 |
| KADAMM НМ-2-42.4-1/4-16-90О | Наконечник медный луженый 2 отв. под болт 1/4", 42,4 мм² (1 AWG), шаг 16 мм, угловой 90°, со смотровым окном | 6,5 мм | 16,0 мм | 8,6 мм | 22,3 мм | 44,0 мм | — | — | 0,023 |
| KADAMM НМ-2-67.4-1/4-19-90ОГ | Наконечник медный луженый 2 отв. под болт 1/4", 67,4 мм² (2/0 AWG), шаг 19 мм, угловой 90°, со смотровым окном, для гибкого провода | 6,9 мм | 19,0 мм | 12,9 мм | 25,4 мм | 61,0 мм | 23,3 мм | чёрный | 0,045 |
| KADAMM НМ-2-67.4-3/8-25-45О | Наконечник медный луженый 2 отв. под болт 3/8", 67,4 мм² (2/0 AWG), шаг 25 мм, угловой 45°, со смотровым окном | 10,2 мм | 25,4 мм | 11,4 мм | 23,9 мм | 71,9 мм | 21,1 мм | чёрный | 0,09 |
| KADAMM НМ-2-67.4-3/8-25-90О | Наконечник медный луженый 2 отв. под болт 3/8", 67,4 мм² (2/0 AWG), шаг 25 мм, угловой 90°, со смотровым окном | 10,0 мм | 25,4 мм | — | — | — | 21,0 мм | чёрный | 0,045 |
Вопросы по серии
Как выбрать исполнение KADAMM НМ-У?
По параметрам: отверстие под болт, диаметр, межосевое расстояние отверстий, внутренний диаметр гильзы и длина гильзы. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Из чего сделаны изделия KADAMM НМ-У?
Медь.
В каком диапазоне температур работает KADAMM НМ-У?
−40…+90 °C.
Есть ли документы на KADAMM НМ-У?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
Другие серии раздела — каталог KADAMM.
