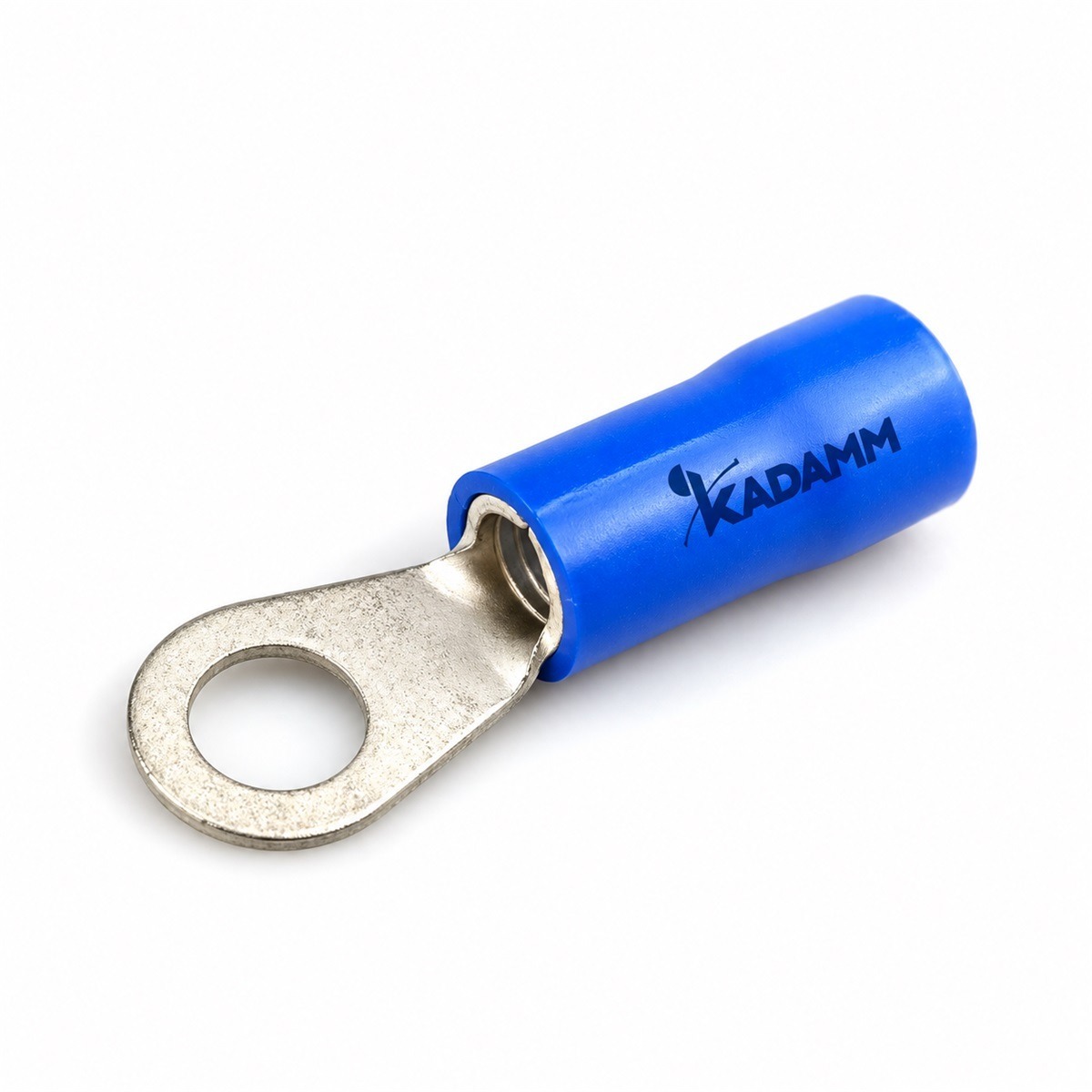

Наконечники медные малых сечений KADAMM НМ-И — сечение 1,3–13,3 мм². 11 исполнений в таблице.
О серии
Наконечники медные малых сечений KADAMM НМ-И — оконцовывают медные провода заземления и питания под болт или винт и соединяют провода между собой.
Материал — медь. Рабочая температура — −40…+75 °C / −40…+90 °C (по исполнению). Напряжение — 35 кВ / 600 V / 600V (по исполнению).
Исполнения серии различаются: отверстие под болт, диаметр, внутренний диаметр гильзы, длина гильзы и общая длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | медь |
| Тип лепестка | кольцевой |
| Покрытие | лужение |
| Угол лепестка | прямой (у части исполнений) |
| Наружный диаметр гильзы | по исполнению |
| Напряжение, не более | 35 кВ / 600 V / 600V (по исполнению) |
| Рабочая температура | −40…+75 °C / −40…+90 °C (по исполнению) |
| Температура хранения | −40…+60 °C / −40…+80 °C (по исполнению) |
Исполнения
| Артикул | Исполнение | Отверстие под болт, диаметр | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Ширина лепестка | Цветовая маркировка | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM НМ-1-1.3-2.1-М4И | Наконечник медный луженый 1 отв. под болт М4, 1,3–2,1 мм² (16–14 AWG), изолированный (полиамид) | 4,3 мм | 2,3 мм | 11,3 мм | 20,7 мм | 6,6 мм | синий | 0,03 |
| KADAMM НМ-1-2.1-3.3-М4 | Наконечник медный луженый 1 отв. под болт М4, 2,1–3,3 мм² (14–12 AWG) | 4,3 мм | — | 6,8 мм | 20,0 мм | 9,5 мм | — | 0,004 |
| KADAMM НМ-1-3.3-5.3-1/4 | Наконечник медный луженый 1 отв. под болт 1/4", 3,3–5,3 мм² (12–10 AWG) | 6,4 мм | — | 6,8 мм | 21,4 мм | 12,0 мм | — | 0,004 |
| KADAMM НМ-1-3.3-5.3-1/4И | Наконечник медный луженый 1 отв. под болт 1/4", 3,3–5,3 мм² (12–10 AWG), изолированный (полиамид) | 6,4 мм | 3,5 мм | 14,1 мм | 29,8 мм | 12,0 мм | жёлтый | 0,03 |
| KADAMM НМ-1-3.3-5.3-№6 | Наконечник медный луженый 1 отв. под болт №6 (UNC), 3,3–5,3 мм² (12–10 AWG) | 3,7 мм | — | 6,8 мм | — | 9,5 мм | — | 0,02 |
| KADAMM НМ-1-3.3-5.3-№8И | Наконечник медный луженый 1 отв. под болт №8 (UNC), 3,3–5,3 мм² (12–10 AWG), изолированный (полиамид) | 4,3 мм | 3,5 мм | 14,1 мм | 27,1 мм | 9,5 мм | жёлтый | 0,03 |
| KADAMM НМ-1-3.3-5.3-№10И | Наконечник медный луженый 1 отв. под болт №10 (UNC), 3,3–5,3 мм² (12–10 AWG), изолированный (полиамид) | — | — | 13,0 мм | 25,5 мм | 9,5 мм | жёлтый | 0,03 |
| KADAMM НМ-1-8.4-1/4И | Наконечник медный луженый 1 отв. под болт 1/4", 8,4 мм² (8 AWG), изолированный (полиамид) | 6,4 мм | 4,5 мм | 16,0 мм | 30,5 мм | 11,0 мм | красный | 0,03 |
| KADAMM НМ-1-8.4-5/16 | Наконечник медный луженый 1 отв. под болт 5/16", 8,4 мм² (8 AWG) | 8,4 мм | 4,5 мм | 8,0 мм | 27,0 мм | 14,0 мм | — | 0,003 |
| KADAMM НМ-1-13.3-3/8И | Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), изолированный (полиамид) | 10,5 мм | 5,9 мм | 23,0 мм | 45,0 мм | 18,0 мм | синий | 0,03 |
| KADAMM НМ-1-13.3-3/8ИВ | Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), изолированный (винил) | 10,5 мм | 5,9 мм | 23,0 мм | 45,0 мм | 18,0 мм | синий | 0,05 |
Вопросы по серии
По параметрам: отверстие под болт, диаметр, внутренний диаметр гильзы, длина гильзы и общая длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Медь.
−40…+75 °C / −40…+90 °C (по исполнению).
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
