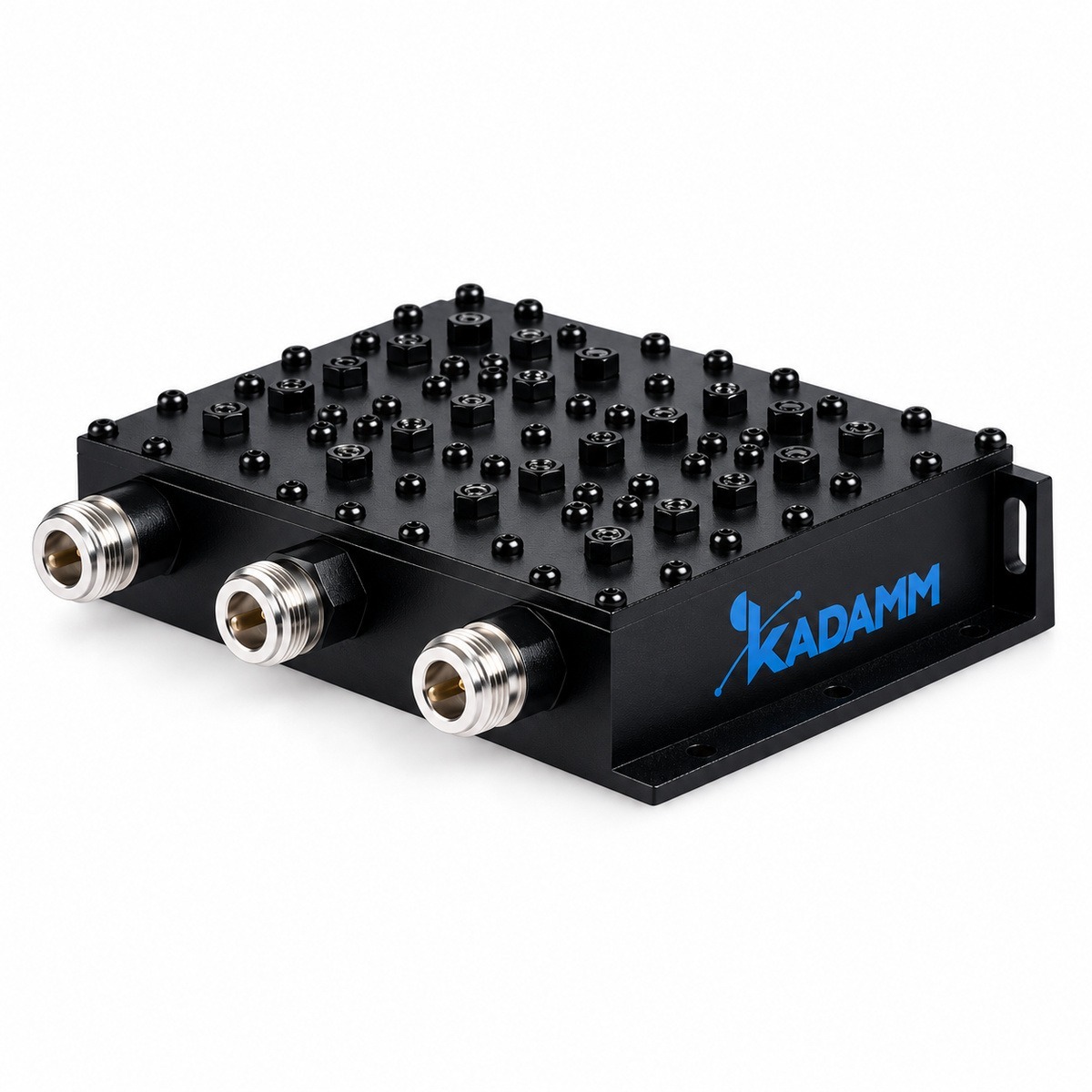

Трипле- и мультиплексоры сотовых полос: 3–6 портов, 746–2500 МГц.
Что представляет собой устройство
KADAMM МП-К — трипле- и мультиплексоры сотовых полос. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 3–6 портов, 746–2500 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA / N; конструкция — резонаторные.
В серии 14 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Портов, Полосы портов, Потери, дБ, Развязка, дБ, КСВН, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 746–2500 МГц, у МП-Ф-4 — 720–2690 МГц
- Разъём SMA или N, у МП-Ф-4 — по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 746–2500 МГц, у МП-Ф-6 — 703–2690 МГц
- Разъём SMA или N, у МП-Ф-6 — по исполнению: N (розетка); SMA (розетка); входы полос SMA (розетка), антенный порт N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 746–2500 МГц, у МП-Ф-3 — 698–2700 МГц
- Разъём SMA или N, у МП-Ф-3 — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-К с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 3–6 портов, 746–2500 МГц |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
Исполнения
| Артикул | Портов | Полосы портов | Потери, дБ | Развязка, дБ | КСВН | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-К3-880/1940/2450 | 3 | порт 1: 800–960 / порт 2: 1710–2170 / порт 3: 2400–2500 | 0,5 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-870/940/1960 | 3 | порт 1: 851–894 / порт 2: 925–960 / порт 3: 1930–1990 | 0,8 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-920/1770/2020 | 3 | порт 1: 885–954 / порт 2: 1710–1825 / порт 3: 2010–2025 | 0,6 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-920/1900/2450 | 3 | порт 1: 885–960 / порт 2: 1900–1910 / порт 3: 2400–2500 | 0,6 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К3-920/1800/2040 | 3 | порт 1: 890–960 / порт 2: 1710–1880 / порт 3: 1920–2170 | 1,0 | 80 | возвратные потери ≥18 дБ | DIN–F |
| KADAMM МП-К3-1900/2020/2140 | 3 | порт 1: 1900–1910 / порт 2: 2010–2025 / порт 3: 2110–2170 | 1,5 | 40 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К4-840/880/780/750 | 4 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 776–787 / порт 4: 746–757 | 2,5 | 70 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К4-840/880/1730/2130 | 4 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 1710–1755 / порт 4: 2110–2155 | 3,0 | 70 | возвратные потери ≥18 дБ | SMA–F/N–F |
| KADAMM МП-К4-780/750/1730/2130 | 4 | порт 1: 776–787 / порт 2: 746–757 / порт 3: 1710–1755 / порт 4: 2110–2155 | 3,0 | 70 | возвратные потери ≥18 дБ | SMA–F/N–F |
| KADAMM МП-К4-750/780/1880/1960 | 4 | порт 1: 746–757 / порт 2: 776–787 / порт 3: 1850–1910 / порт 4: 1930–1990 | 3,0 | 70 | возвратные потери ≥18 дБ | SMA–F/N–F |
| KADAMM МП-К4-830/880/910/960 | 4 | порт 1: 825–835 / порт 2: 870–880 / порт 3: 909–915 / порт 4: 956–960 | 2,5 | 80 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM МП-К4-920/1770/2040/2440 | 4 | порт 1: 885–954 / порт 2: 1710–1825 / порт 3: 1920–1980 + 2110–2170 / порт 4: 2400–2484 | 2,5 | 80 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM МП-К5-770/860/1920/1740/2140 | 5 | порт 1: 746–787 / порт 2: 824–894 / порт 3: 1850–1990 / порт 4: 1710–1780 / порт 5: 2110–2180 | 1,3 | 60 | возвратные потери ≥18 дБ | N–F |
| KADAMM МП-К6-840/880/1730/2130/2310/2360 | 6 | порт 1: 824–849 / порт 2: 869–894 / порт 3: 1710–1755 / порт 4: 2110–2155 / порт 5: 2305–2315 / порт 6: 2350–2360 | 0,6 | 30 | возвратные потери ≥15 дБ | N–F |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-К.
- 3GPP TS 36.104 — полосы МП-К покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-К:
Перед заказом KADAMM МП-К сверьте с проектом:
- Частоты оборудования — внутри 746–2500 МГц
- Разъёмы — SMA или N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA / N.
- После затяжки соединения МП-К на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление МП-К включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-К и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-К и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-К пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-К | KADAMM МП-Ф-4 | KADAMM МП-Ф-6 | KADAMM МП-Ф-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 746–2500 МГц | 720–2690 МГц | 703–2690 МГц | 698–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
