Мультиплексор: 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 МГц.
Что представляет собой устройство

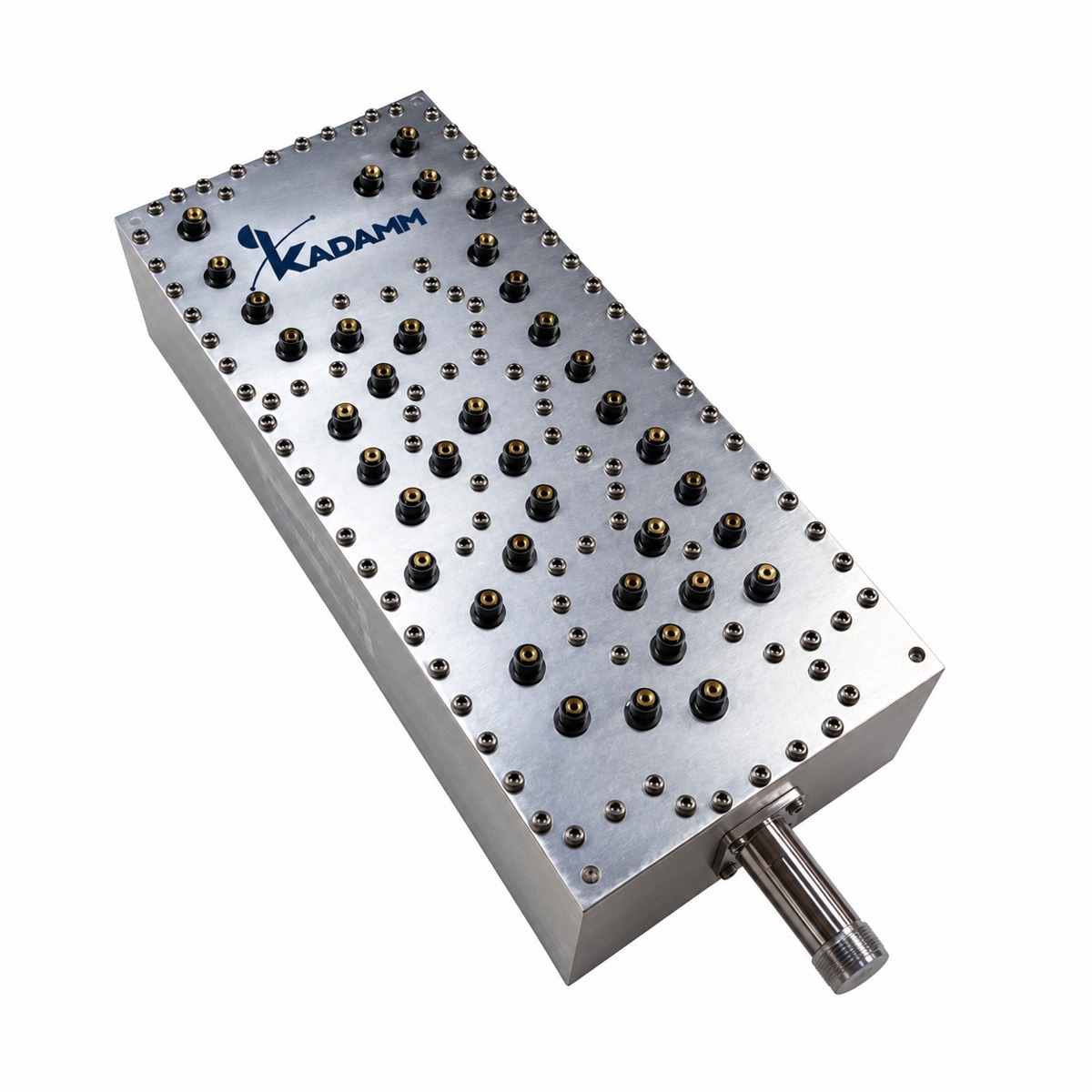

KADAMM МП-5-700+800+2000+2100+3600 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (1,5 дБ).
Полосы входов — 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (не менее 90 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 1,5 дБ; возвратные потери — не менее 15; допустимая мощность — 60 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N или SMA (розетка); исполнение — IP67; рабочая температура — −25…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 703–748, 758–803, 1920–1980, 2110–2170 и 3300–3800 МГц, у КМ-6-08 — 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц
- Разъём N или SMA (розетка), у КМ-6-08 — уточняйте у менеджера
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 703–748, 758–803, 1920–1980, 2110–2170 и 3300–3800 МГц, у КМ-8-01 — 703–803, 825–882,5, 885–960, 1710–1880, 1920–2170, 2300–2400, 2500–2690 и 3300–3800 МГц
- Разъём N или SMA (розетка), у КМ-8-01 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 703–748, 758–803, 1920–1980, 2110–2170 и 3300–3800 МГц, у КМ-6-04 — 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц
- Разъём N или SMA (розетка), у КМ-6-04 — 4.3-10 или SMA
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-5-700+800+2000+2100+3600 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–748 / 758–803 / 1920–1980 / 2110–2170 / 3300–3800 МГц |
| Мощность | 60 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери, дБ | не менее 15 |
| Вносимые потери | 1,5 дБ |
| Развязка / подавление | не менее 90 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N или SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+65 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-5-700+800+2000+2100+3600.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-5-700+800+2000+2100+3600.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-5-700+800+2000+2100+3600:
Перед заказом KADAMM МП-5-700+800+2000+2100+3600 сверьте с проектом:
- Частоты оборудования — внутри 703–748, 758–803, 1920–1980, 2110–2170 и 3300–3800 МГц
- Разъёмы — N или SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N или SMA (розетка).
- Уличные соединения МП-5-700+800+2000+2100+3600 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-5-700+800+2000+2100+3600 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-5-700+800+2000+2100+3600 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-5-700+800+2000+2100+3600 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-5-700+800+2000+2100+3600 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
