Комбайнер: 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 МГц.
Что представляет собой устройство

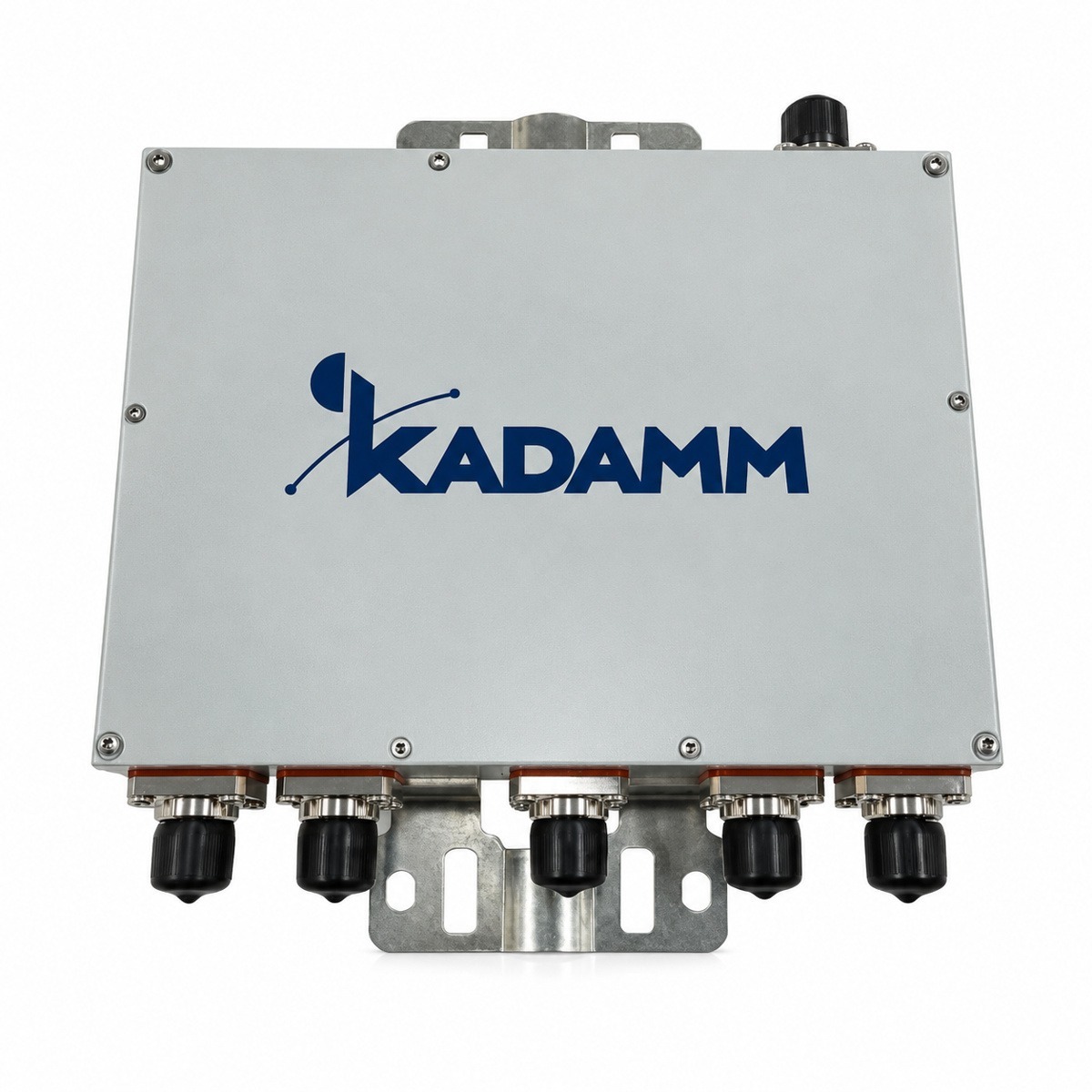

KADAMM КМ-6-08 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,30 / ≤0,32 / ≤0,30 / ≤0,32 / ≤0,30 дБ).
Полосы входов — 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥ 50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,30 / ≤0,32 / ≤0,30 / ≤0,32 / ≤0,30 дБ; возвратные потери — не менее 19 дБ (КСВН 1,25); допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Чем отличается от похожих моделей KADAMM
- Полосы 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц, у КМ-6-05 — 698–803, 824–960, 1710–1880, 1920–2170, 2300–2700 и 3300–3800 МГц
- Разъём уточняйте у менеджера, у КМ-6-05 — 4.3-10
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц, у КМ-6-04 — 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц
- Разъём уточняйте у менеджера, у КМ-6-04 — 4.3-10 или SMA
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц, у КМ-8-01 — 703–803, 825–882,5, 885–960, 1710–1880, 1920–2170, 2300–2400, 2500–2690 и 3300–3800 МГц
- Разъём уточняйте у менеджера, у КМ-8-01 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-6-08 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 824–894 / 1710–1755 / 1850–1990 / 2110–2155 / 2500–2690 / 3300–3800 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤0,30 / ≤0,32 / ≤0,30 / ≤0,32 / ≤0,30 дБ |
| Возвратные потери | не менее 19 дБ (КСВН 1,25) |
| Развязка / подавление | ≥ 50 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-6-08.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-6-08.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-6-08:
Перед заказом KADAMM КМ-6-08 сверьте с проектом:
- Частоты оборудования — внутри 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц
Как подобрать модель под объект
Монтаж и подключение
- Уличные соединения КМ-6-08 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-6-08 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-6-08 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-6-08 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-6-08 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

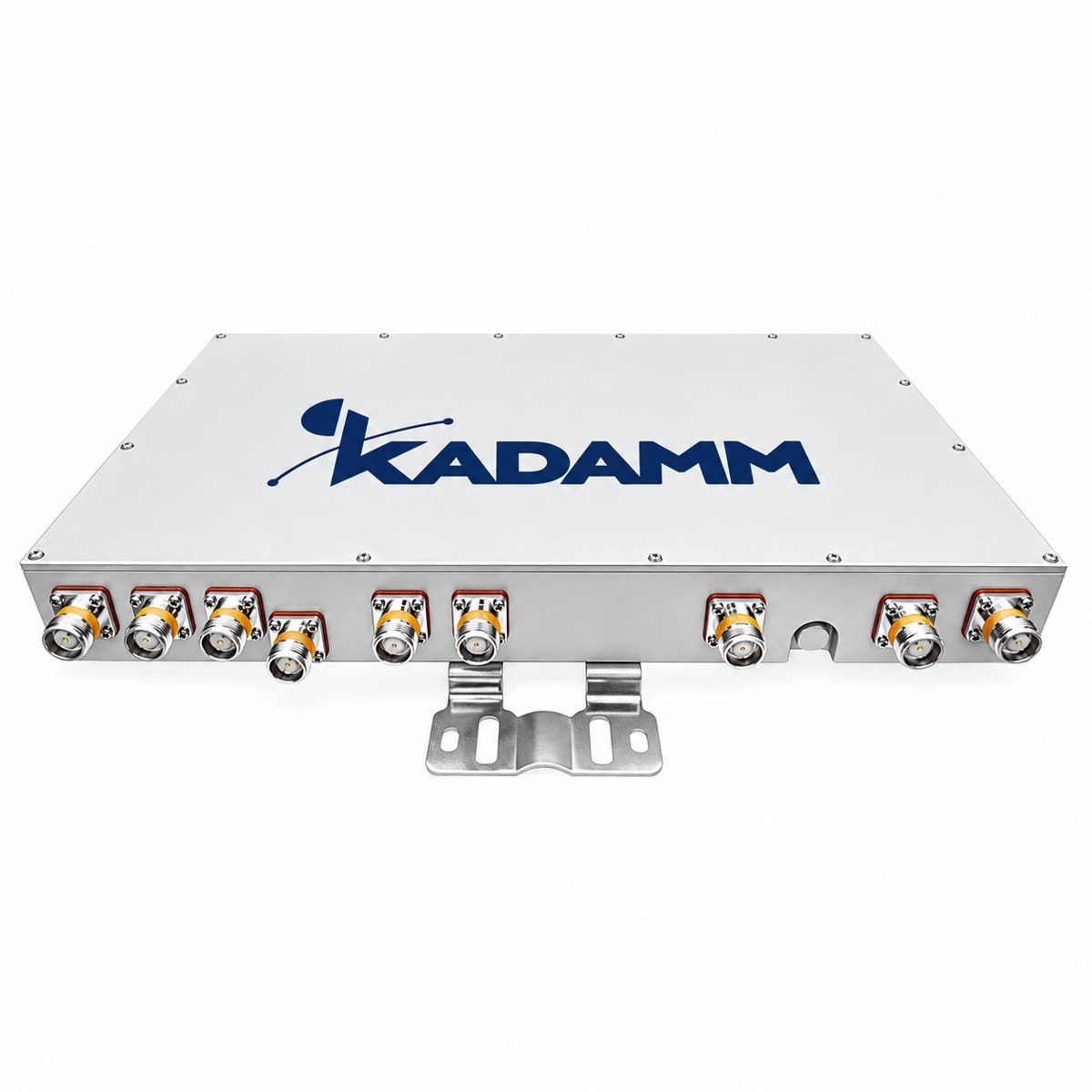

| Параметр | KADAMM КМ-6-08 | KADAMM КМ-6-05 | KADAMM КМ-6-04 | KADAMM КМ-8-01 |
|---|---|---|---|---|
