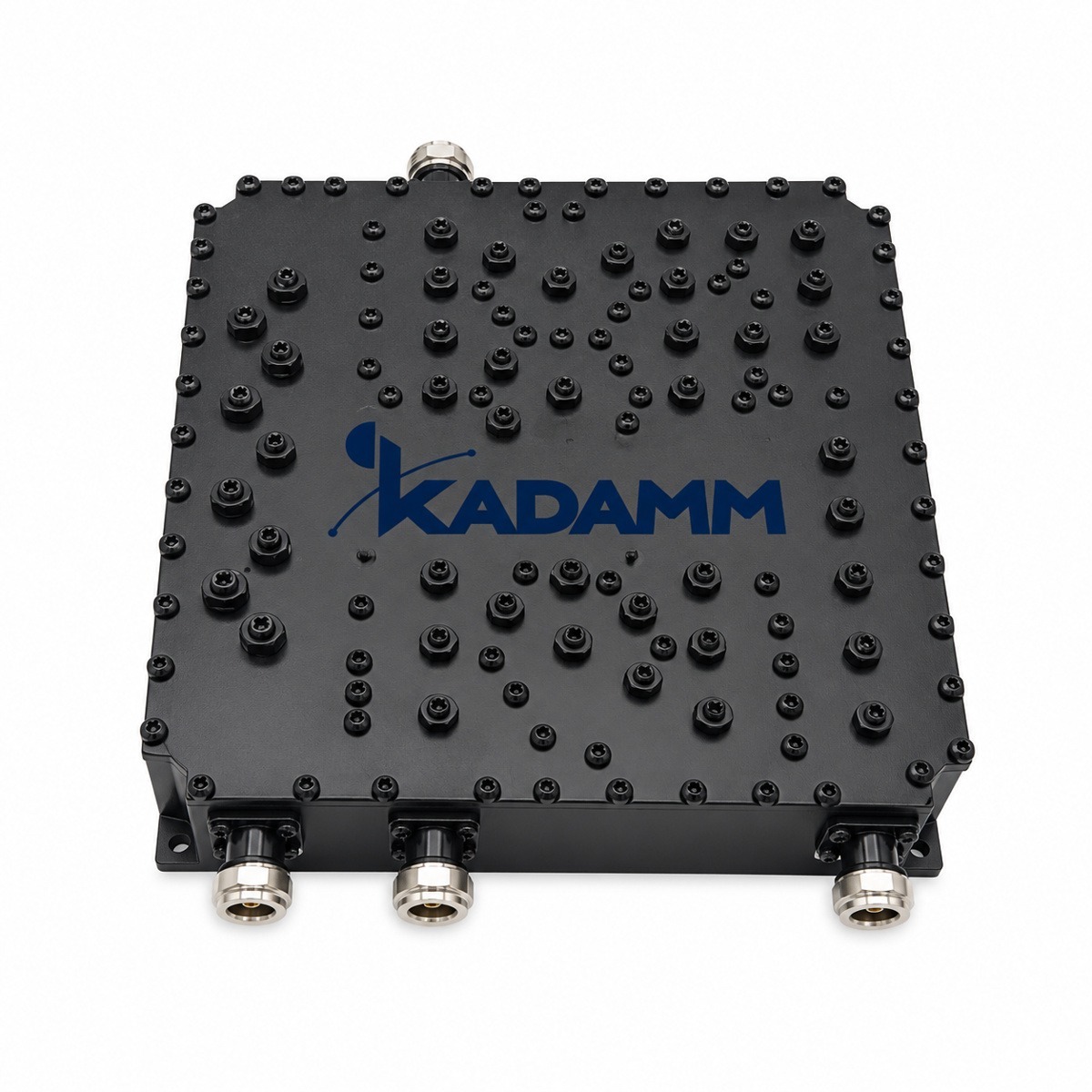

Мультиплексор: 695–755 / 795–855 / 895–975 МГц.
Что представляет собой устройство
KADAMM МП-3-700+800+900 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 695–755 / 795–855 / 895–975 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (40 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: КСВН — ≤ 1,3; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); рабочая температура — −25…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 695–755, 795–855 и 895–975 МГц, у КМ-2-30 — 824–884 и 905–960 МГц
- Разъём N (розетка), у КМ-2-30 — N или DIN / 4.3-10
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 695–755, 795–855 и 895–975 МГц, у МП-3-800+900+1000 — 745–805, 845–905 и 965–1045 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 695–755, 795–855 и 895–975 МГц, у МП-2-100+800 — 330–1300 МГц
- Разъём N (розетка), у МП-2-100+800 — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-3-700+800+900 с запасом по краям.
Согласование МП-3-700+800+900 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 695–755 / 795–855 / 895–975 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤ 1,3 |
| Развязка / подавление | 40 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+60 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-3-700+800+900.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-3-700+800+900.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM МП-3-700+800+900 сверьте с проектом:
- Частоты оборудования — внутри 695–755, 795–855 и 895–975 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы МП-3-700+800+900 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление МП-3-700+800+900 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-3-700+800+900 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-3-700+800+900 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-3-700+800+900 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-3-700+800+900 | KADAMM КМ-2-30 | KADAMM МП-3-800+900+1000 | KADAMM МП-2-100+800 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 695–755, 795–855 и 895–975 МГц | 824–884 и 905–960 МГц | 745–805, 845–905 и 965–1045 МГц | 330–1300 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | — | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
