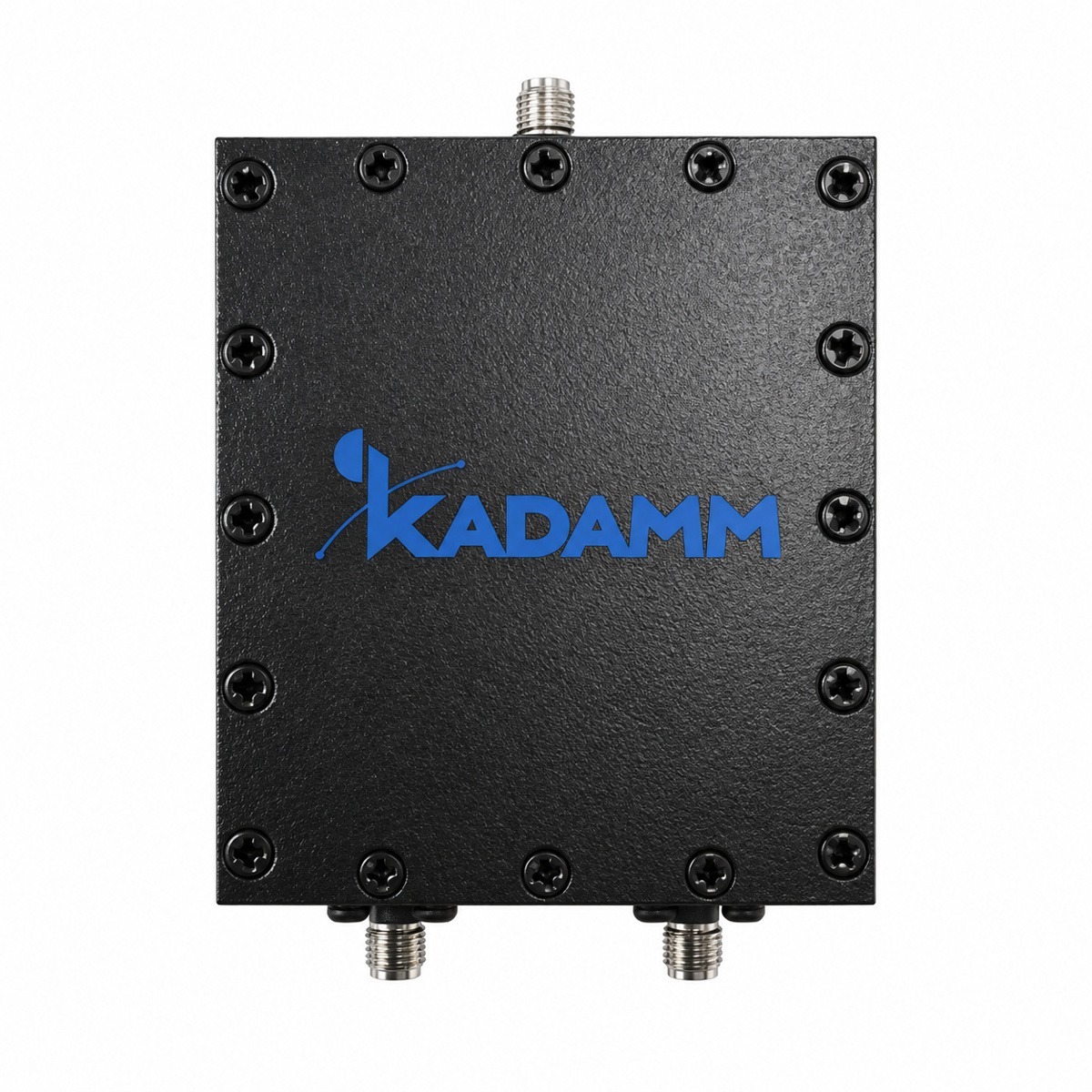

Мультиплексор: DC–240 / 330–1300 МГц.
Что представляет собой устройство
KADAMM МП-2-100+800 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (0,8 дБ при 0–240 МГц; ≤1,0 дБ при 330–1300 МГц).
Полосы входов — DC–240 / 330–1300 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥40 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 0,8 дБ при 0–240 МГц; ≤1,0 дБ при 330–1300 МГц; КСВН — ≤1,5; допустимая мощность — 35 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); исполнение — IP60; рабочая температура — −30…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 330–1300 МГц, у КМ-2-39 — 136–1300 МГц
- Разъём SMA (розетка), у КМ-2-39 — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 330–1300 МГц, у МП-2-1400+2600 — 698–2170 и 2400–2700 МГц
- Разъём SMA (розетка), у МП-2-1400+2600 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 330–1300 МГц, у МП-2-500+2800 — 80–960 и 1695–3900 МГц
- Разъём SMA (розетка), у МП-2-500+2800 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-2-100+800 с запасом по краям.
Согласование МП-2-100+800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–240 / 330–1300 МГц |
| Мощность | 35 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,5 |
| Развязка / подавление | ≥40 дБ |
| Вносимые потери | 0,8 дБ при 0–240 МГц; ≤1,0 дБ при 330–1300 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+60 °C |
| Степень защиты | IP60 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-2-100+800.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-2-100+800.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-2-100+800:
Перед заказом KADAMM МП-2-100+800 сверьте с проектом:
- Частоты оборудования — внутри 330–1300 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Уличные соединения МП-2-100+800 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-2-100+800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-2-100+800 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-2-100+800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-2-100+800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

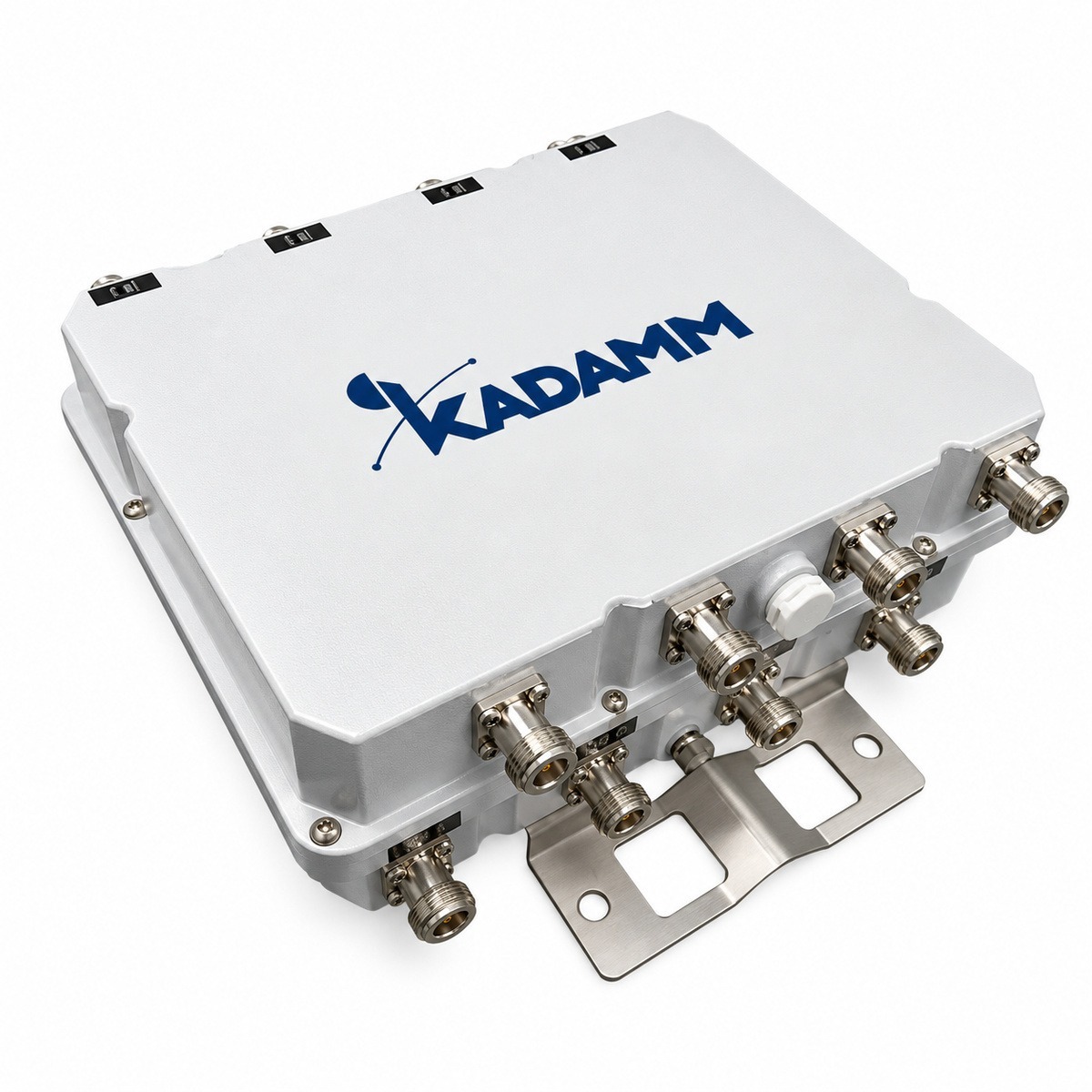

| Параметр | KADAMM МП-2-100+800 | KADAMM КМ-2-39 | KADAMM МП-2-1400+2600 | KADAMM МП-2-500+2800 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 330–1300 МГц | 136–1300 МГц | 698–2170 и 2400–2700 МГц | 80–960 и 1695–3900 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 1,60 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
