Комбайнер двухдиапазонный: 824–884 / 905–960 МГц.
Что представляет собой устройство

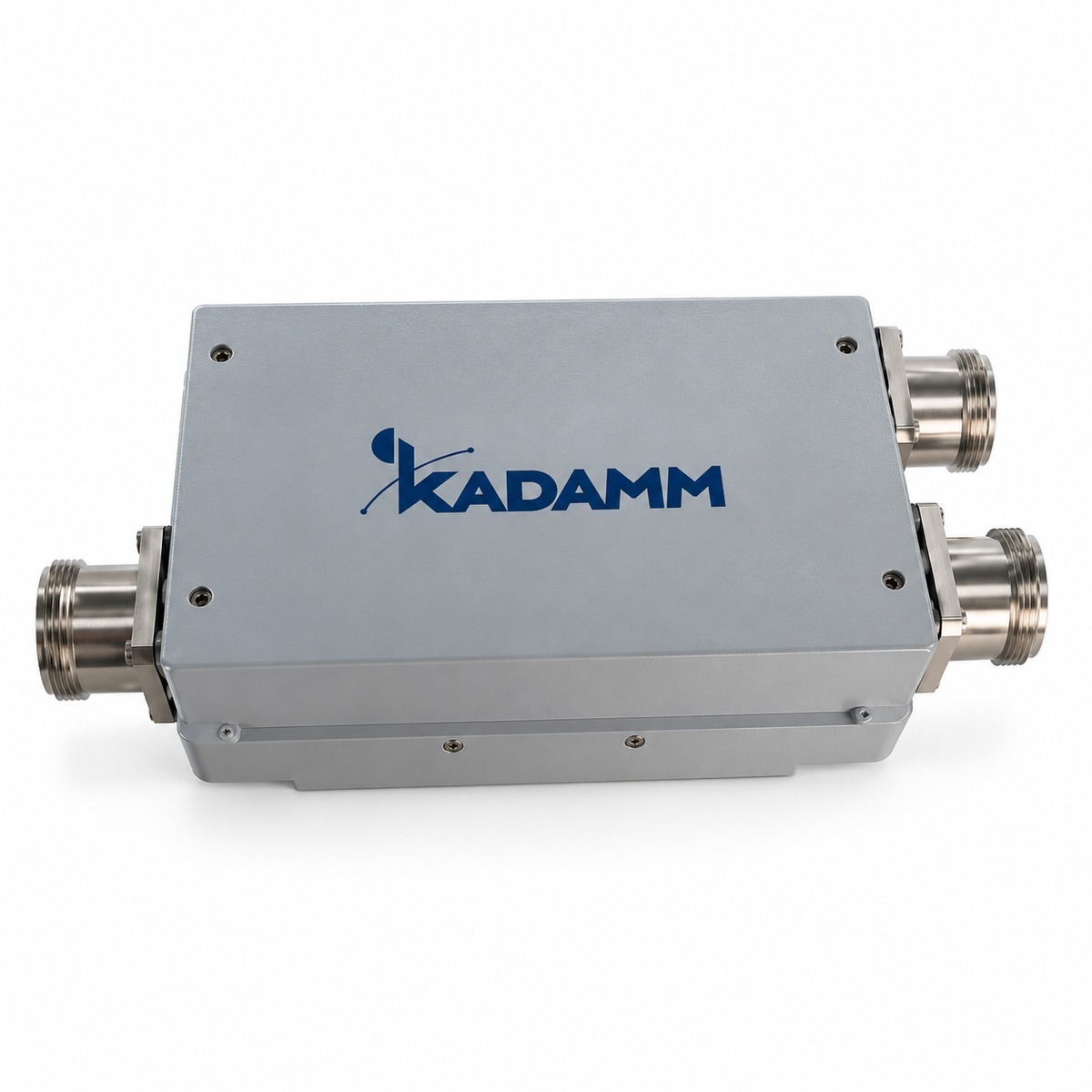

KADAMM КМ-2-30 — комбайнер двухдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ).
Полосы входов — 824–884 + 905–960 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥90 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,25; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N / DIN / 4.3-10; исполнение — IP65 / IP67; монтаж — на трубу или стену; рабочая температура — −25…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 824–884 и 905–960 МГц, у КМ-2-36 — 889–954 и 1710–1830 МГц
- Разъём N или DIN / 4.3-10, у КМ-2-36 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 824–884 и 905–960 МГц, у КМ-2-34 — 136–520 и 698–960 МГц
- Разъём N или DIN / 4.3-10, у КМ-2-34 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 824–884 и 905–960 МГц, у КМ-2-39 — 136–1300 МГц
- Разъём N или DIN / 4.3-10, у КМ-2-39 — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-30 с запасом по краям.
Согласование КМ-2-30 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 824–884 + 905–960 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥90 дБ |
| КСВН | ≤1,25 |
| Входная мощность | 200 Вт |
| PIM3 | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5, 3 кА, 10/350 мкс |
| Проход постоянного тока (DC) | есть |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN или 4.3-10 (розетка) — по исполнению |
| Исполнение | помещения и улица, IP65 / IP67 |
| Монтаж | на трубу или стену |
| Температура эксплуатации | −25…+60 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-30.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-2-30.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-2-30:
Перед заказом KADAMM КМ-2-30 сверьте с проектом:
- Частоты оборудования — внутри 824–884 и 905–960 МГц
- Разъёмы — N или DIN / 4.3-10
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N, 7/16 DIN или 4.3-10 (розетка) — по исполнению.
- Уличные соединения КМ-2-30 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-2-30 включают в контур заземления и молниезащиты опоры по проекту; параметры грозозащиты — в таблице характеристик.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-30 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-30 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-30 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

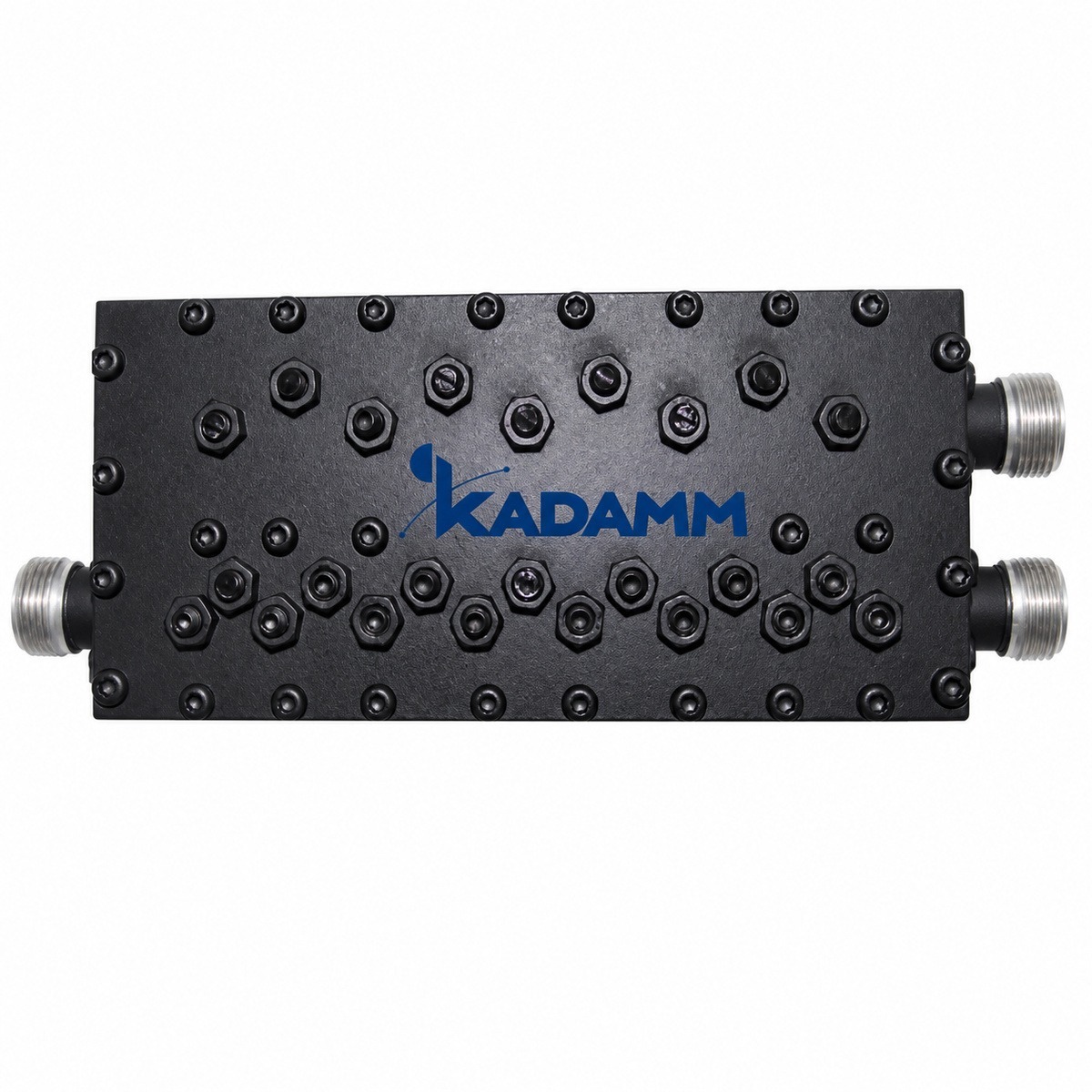

| Параметр | KADAMM КМ-2-30 | KADAMM КМ-2-36 | KADAMM КМ-2-34 | KADAMM КМ-2-39 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–884 и 905–960 МГц | 889–954 и 1710–1830 МГц | 136–520 и 698–960 МГц | 136–1300 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | 3 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
