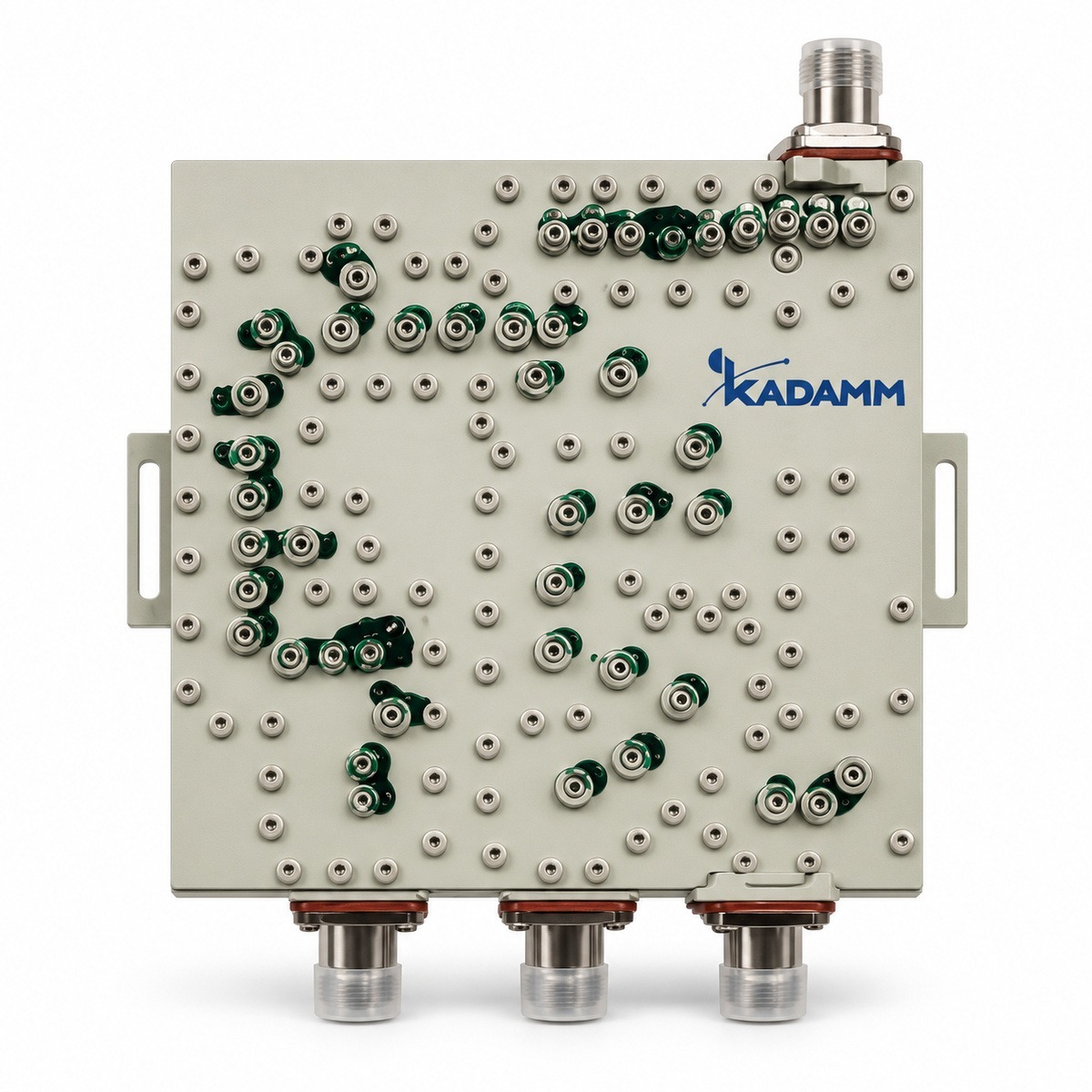

Триплексер: 698–2700 / 3300–3800 / 5150–7125 МГц.
Что представляет собой устройство
KADAMM МП-3-2700+3500+7125 — триплексер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ).
Полосы входов — 698–2700 / 3300–3800 / 5150–7125 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ (790–2170 / 3400–3500 / 5150–7125 МГц)) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,30; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−161 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: размеры — 171 × 142 × 31 мм; рабочая температура — −20…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2700, 3300–3800 и 5150–7125 МГц, у МП-3-800+900+2600 — 690–862, 880–960 и 1427–3800 МГц
- Разъём N, 4.3-10 или 7/16 DIN (розетка) — по исполнению, у МП-3-800+900+2600 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–2700, 3300–3800 и 5150–7125 МГц, у МП-2-2400+6200 — 2400–2500 и 5100–7200 МГц
- Разъём N, 4.3-10 или 7/16 DIN (розетка) — по исполнению, у МП-2-2400+6200 — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–2700, 3300–3800 и 5150–7125 МГц, у МП-Ф-3 — 698–2700 МГц
- Разъём N, 4.3-10 или 7/16 DIN (розетка) — по исполнению, у МП-Ф-3 — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-3-2700+3500+7125 с запасом по краям.
Согласование МП-3-2700+3500+7125 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Каналы | 698–2700 / 3300–3800 / 5150–7125 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между каналами | ≥80 дБ (790–2170 / 3400–3500 / 5150–7125 МГц) |
| КСВН | ≤1,30 |
| PIM3 | ≤−161 дБн (2 × 43 дБм) |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10 или 7/16 DIN (розетка) — по исполнению |
| Габариты | 171 × 142 × 31 мм |
| Температура эксплуатации | −20…+65 °C |
| Относительная влажность | 5–95 % |
| Масса | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-3-2700+3500+7125.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-3-2700+3500+7125.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-3-2700+3500+7125:
Перед заказом KADAMM МП-3-2700+3500+7125 сверьте с проектом:
- Частоты оборудования — внутри 698–2700, 3300–3800 и 5150–7125 МГц
- Разъёмы — N, 4.3-10 или 7/16 DIN (розетка) — по исполнению
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N, 4.3-10 или 7/16 DIN (розетка) — по исполнению.
- Уличные соединения МП-3-2700+3500+7125 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-3-2700+3500+7125 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-3-2700+3500+7125 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-3-2700+3500+7125 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-3-2700+3500+7125 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-3-2700+3500+7125 | KADAMM МП-3-800+900+2600 | KADAMM МП-2-2400+6200 | KADAMM МП-Ф-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700, 3300–3800 и 5150–7125 МГц | 690–862, 880–960 и 1427–3800 МГц | 2400–2500 и 5100–7200 МГц | 698–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
