Мультиплексор: 2400–2500 / 5100–7200 МГц.
Что представляет собой устройство

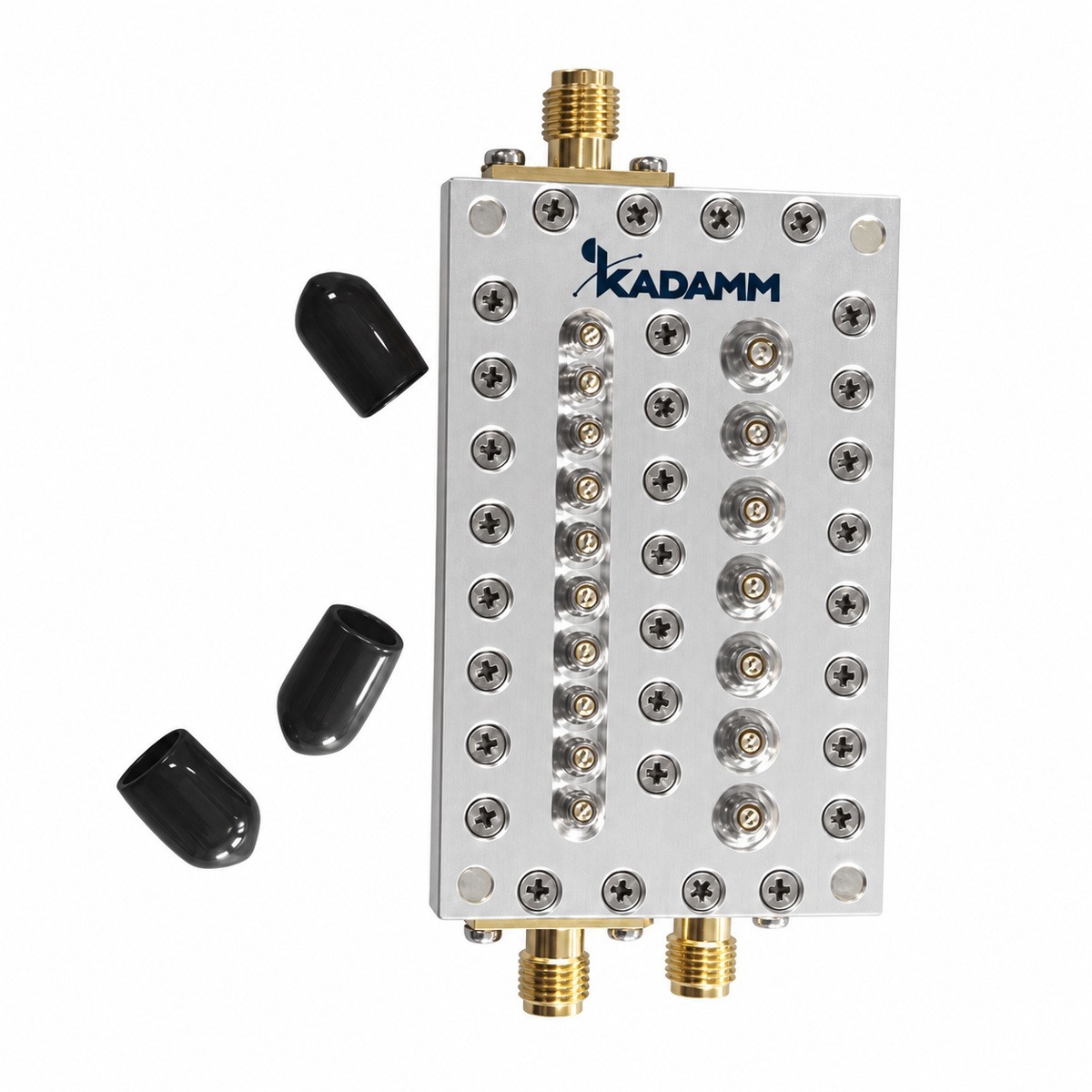

KADAMM МП-2-2400+6200 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,0 / ≤1,0 дБ).
Полосы входов — 2400–2500 / 5100–7200 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤1,0 / ≤1,0 дБ; возвратные потери — ≥ 16; допустимая мощность — 20 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM

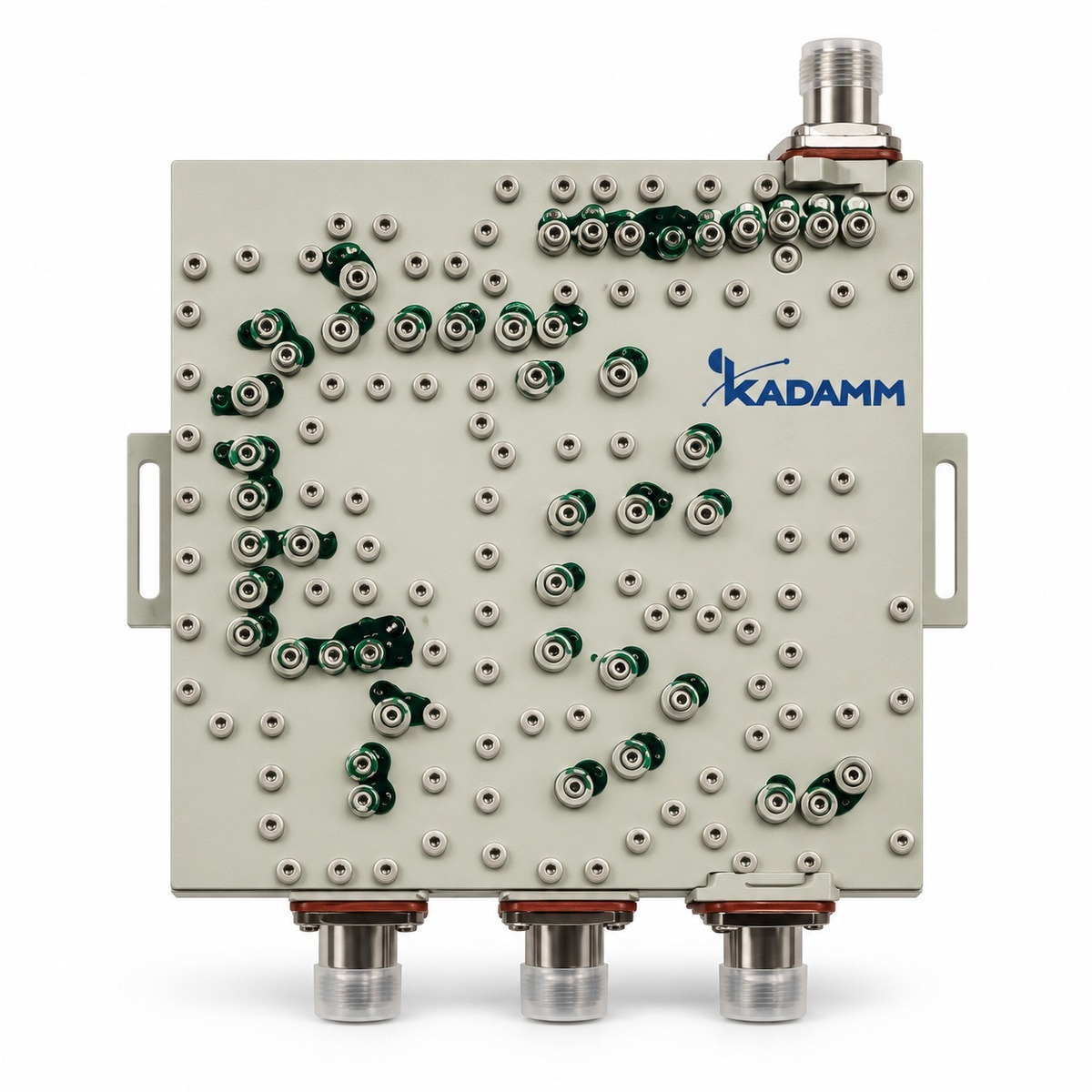

- Полосы 2400–2500 и 5100–7200 МГц, у МП-3-2700+3500+7125 — 698–2700, 3300–3800 и 5150–7125 МГц
- Разъём SMA (розетка), у МП-3-2700+3500+7125 — N, 4.3-10 или 7/16 DIN (розетка) — по исполнению
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2400–2500 и 5100–7200 МГц, у МП-2-1400+2600 — 698–2170 и 2400–2700 МГц
- Разъём SMA (розетка), у МП-2-1400+2600 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2400–2500 и 5100–7200 МГц, у МП-2-500+2800 — 80–960 и 1695–3900 МГц
- Разъём SMA (розетка), у МП-2-500+2800 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-2-2400+6200 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2400–2500 / 5100–7200 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,0 / ≤1,0 дБ |
| Возвратные потери, дБ | ≥ 16 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+55 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-2-2400+6200.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-2-2400+6200.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-2-2400+6200:
Перед заказом KADAMM МП-2-2400+6200 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5100–7200 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы МП-2-2400+6200 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление МП-2-2400+6200 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-2-2400+6200 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-2-2400+6200 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-2-2400+6200 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-2-2400+6200 | KADAMM МП-3-2700+3500+7125 | KADAMM МП-2-1400+2600 | KADAMM МП-2-500+2800 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 и 5100–7200 МГц | 698–2700, 3300–3800 и 5150–7125 МГц | 698–2170 и 2400–2700 МГц | 80–960 и 1695–3900 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 1,60 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
