Мультиплексор: 2540–2560 / 2575–2615 / 2660–2680 МГц.
Что представляет собой устройство

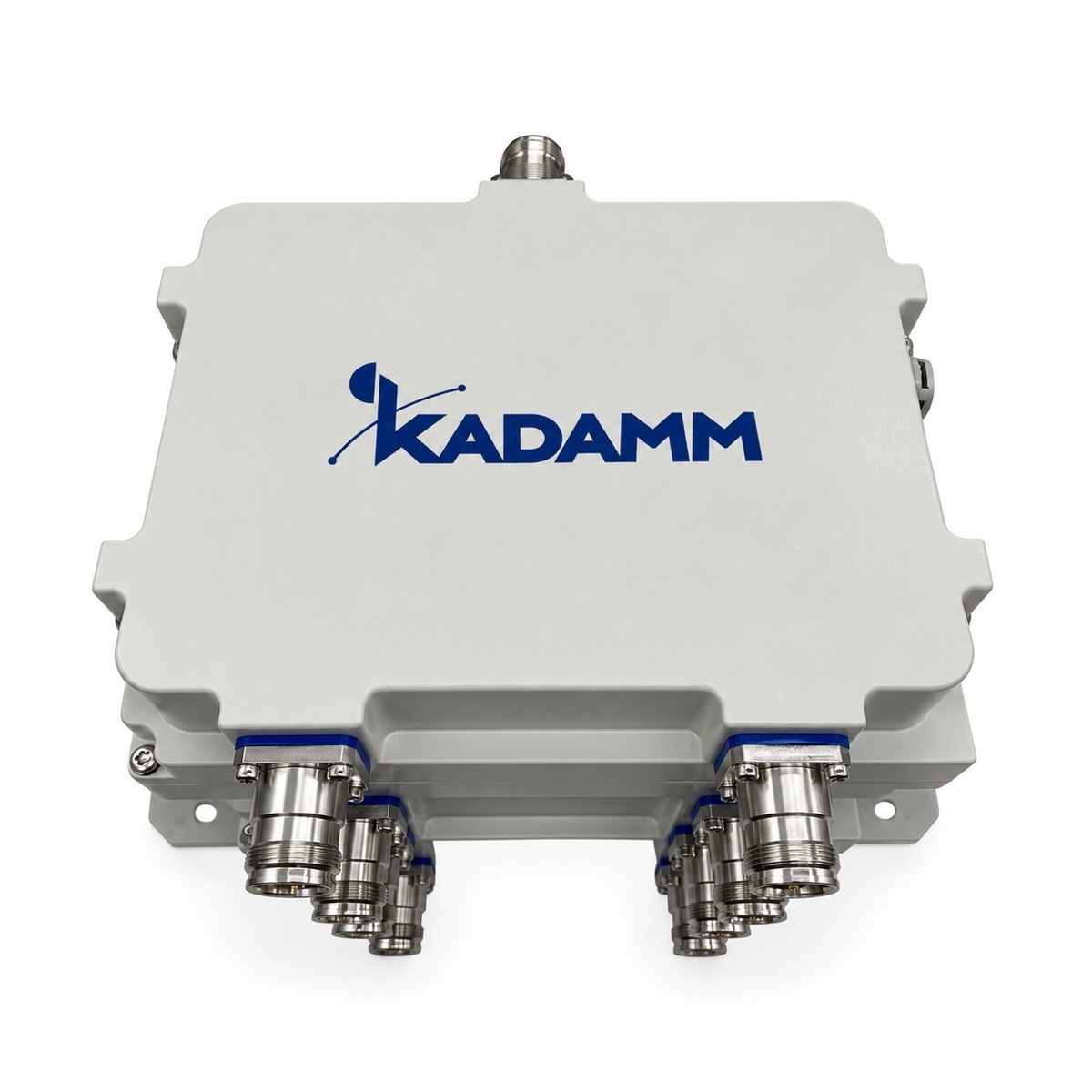

KADAMM МП-3-2550+2600+2670 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ / ≤0,5 дБ).
Полосы входов — 2540–2560 / 2575–2615 / 2660–2680 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥65 дБ при 2540–2560 МГц ≥65 дБ при 2660–2680 МГц / ≥65 дБ при 2575–2615 МГц) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ / ≤0,5 дБ; КСВН — ≤1,25; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2 × 43 дБм на входах. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); масса — 7,5 кг; исполнение — IP68; рабочая температура — −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2540–2560, 2575–2615 и 2660–2680 МГц, у КМ-2-38 — 2300–2400 и 2500–2690 МГц
- Тяжелее на 6,2 кг (7,5 кг и 1,300 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 2540–2560, 2575–2615 и 2660–2680 МГц, у МП-3-2700+3500+7125 — 698–2700, 3300–3800 и 5150–7125 МГц
- Разъём 4.3-10 (розетка), у МП-3-2700+3500+7125 — N, 4.3-10 или 7/16 DIN (розетка) — по исполнению
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2540–2560, 2575–2615 и 2660–2680 МГц, у МП-3-800+900+2600 — 690–862, 880–960 и 1427–3800 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-3-2550+2600+2670 с запасом по краям.
Согласование МП-3-2550+2600+2670 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2540–2560 / 2575–2615 / 2660–2680 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн при 2 × 43 дБм на входах |
| Вносимые потери | ≤0,5 дБ / ≤0,5 дБ |
| Развязка / подавление | ≥65 дБ при 2540–2560 МГц ≥65 дБ при 2660–2680 МГц / ≥65 дБ при 2575–2615 МГц |
| КСВН | ≤1,25 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 7,5 кг |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP68 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-3-2550+2600+2670.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-3-2550+2600+2670.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM МП-3-2550+2600+2670 сверьте с проектом:
- Частоты оборудования — внутри 2540–2560, 2575–2615 и 2660–2680 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- После затяжки соединения МП-3-2550+2600+2670 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление МП-3-2550+2600+2670 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-3-2550+2600+2670 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-3-2550+2600+2670 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-3-2550+2600+2670 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
