Комбайнер: 2300–2400 / 2500–2690 МГц.
Что представляет собой устройство

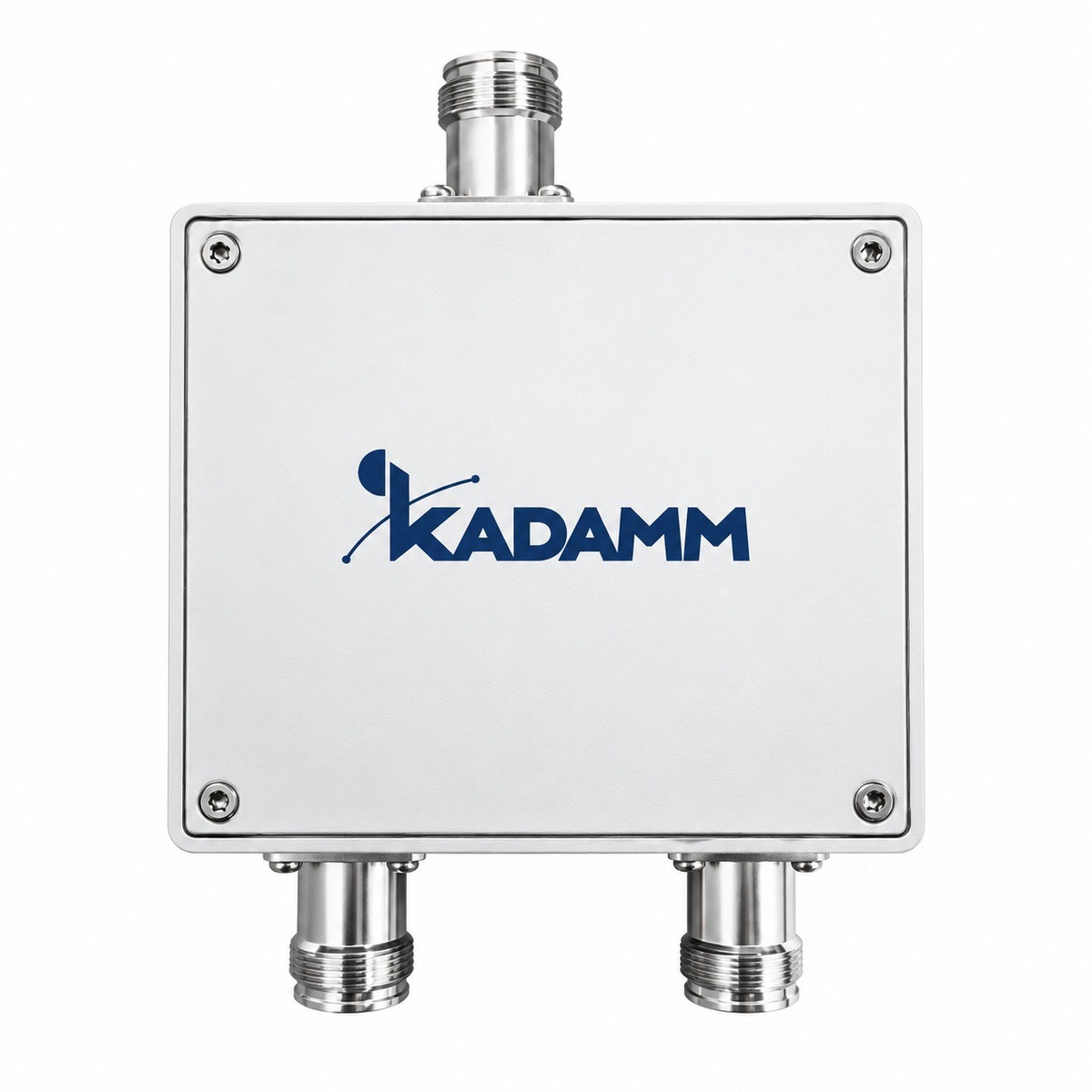

KADAMM КМ-2-38 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (0,42 дБ).
Полосы входов — 2300–2400 / 2500–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (40 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 0,42 дБ; КСВН — ≤1,25; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 158 × 128 × 49 мм; масса — 1,300 кг; исполнение — IP66.
Чем отличается от похожих моделей KADAMM
- Полосы 2300–2400 и 2500–2690 МГц, у КМ-2-К2-250 — 1710–1880 и 1920–2690 МГц
- Разъём 4.3-10 (розетка), у КМ-2-К2-250 — 7/16 DIN (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2300–2400 и 2500–2690 МГц, у КМ-2-К2-300 — 1710–1880 и 1920–2690 МГц
- Разъём 4.3-10 (розетка), у КМ-2-К2-300 — 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 2300–2400 и 2500–2690 МГц, у КМ-2-33 — 380–960 и 1710–2700 МГц
- Разъём 4.3-10 (розетка), у КМ-2-33 — 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-38 с запасом по краям.
Согласование КМ-2-38 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2300–2400 / 2500–2690 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,42 дБ |
| КСВН | ≤1,25 |
| Развязка / подавление | 40 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 158 × 128 × 49 мм |
| Масса | 1,300 кг |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP66 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-38.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-2-38.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-2-38:
Перед заказом KADAMM КМ-2-38 сверьте с проектом:
- Частоты оборудования — внутри 2300–2400 и 2500–2690 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Уличные соединения КМ-2-38 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-2-38 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-38 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-38 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-38 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
