Мультиплексор: 710–716 / 740–746 МГц.
Что представляет собой устройство

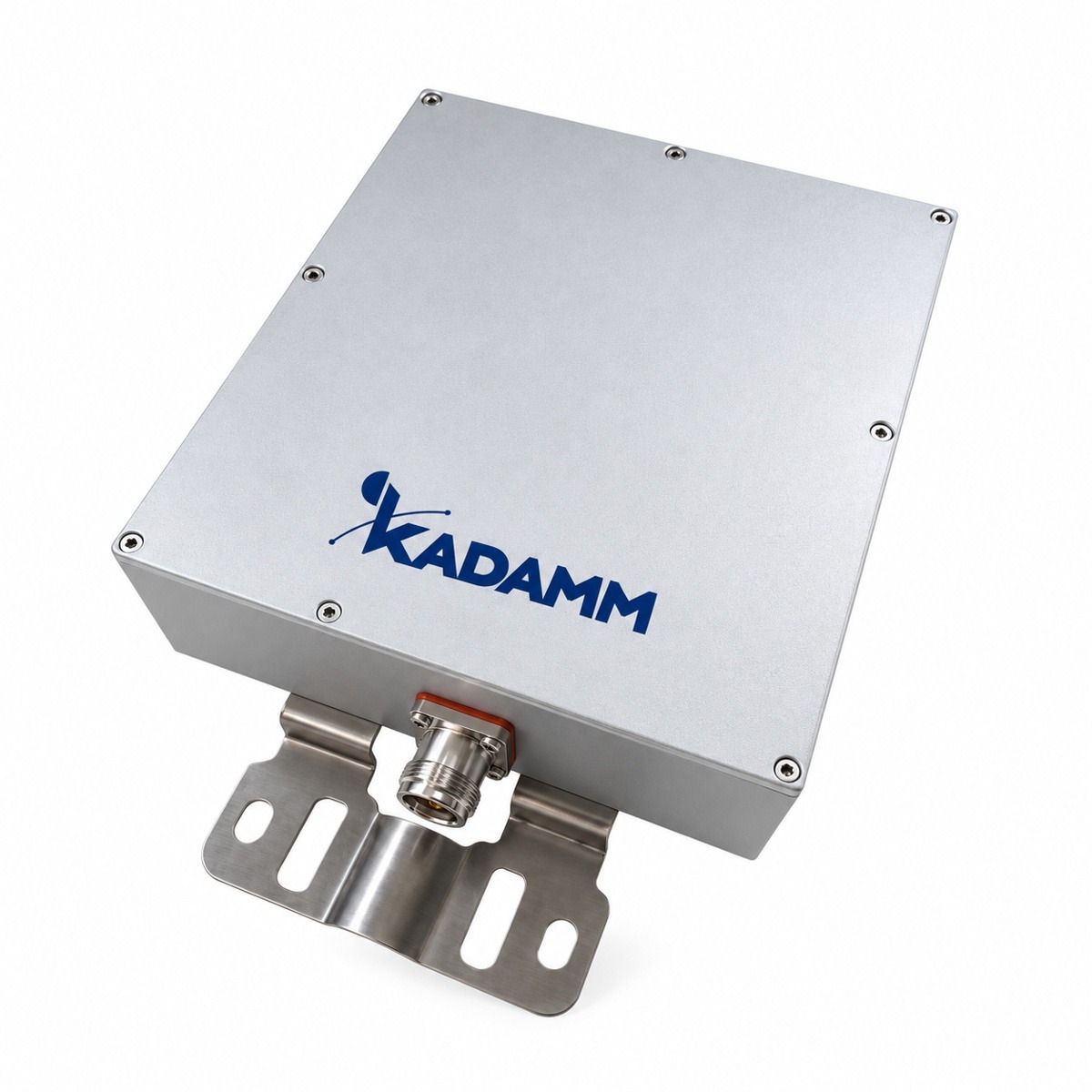

KADAMM МП-2-710+740 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (1,5 дБ (каждый канал)).
Полосы входов — 710–716 / 740–746 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥90 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 1,5 дБ (каждый канал); возвратные потери — ≥ 20 дБ; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 192 × 171 × 51 мм; рабочая температура — −30…+75 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 710–716 и 740–746 МГц, у МП-2-100+800 — 330–1300 МГц
- Разъём 4.3-10 (розетка), у МП-2-100+800 — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 710–716 и 740–746 МГц, у МП-2-1400+2600 — 698–2170 и 2400–2700 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 710–716 и 740–746 МГц, у МП-2-500+2800 — 80–960 и 1695–3900 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-2-710+740 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 710–716 / 740–746 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| Возвратные потери | ≥ 20 дБ |
| Вносимые потери | 1,5 дБ (каждый канал) |
| Развязка между каналами | ≥90 дБ |
| Внеполосное подавление (в 4 МГц от края полосы) | ≥ 40 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 192 × 171 × 51 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+75 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-2-710+740.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-2-710+740.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM МП-2-710+740 сверьте с проектом:
- Частоты оборудования — внутри 710–716 и 740–746 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Уличные соединения МП-2-710+740 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-2-710+740 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-2-710+740 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-2-710+740 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-2-710+740 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-2-710+740 | KADAMM МП-2-100+800 | KADAMM МП-2-1400+2600 | KADAMM МП-2-500+2800 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 710–716 и 740–746 МГц | 330–1300 МГц | 698–2170 и 2400–2700 МГц | 80–960 и 1695–3900 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 1,60 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
