Мультиплексор: 380–400 / 410–430 МГц.
Что представляет собой устройство

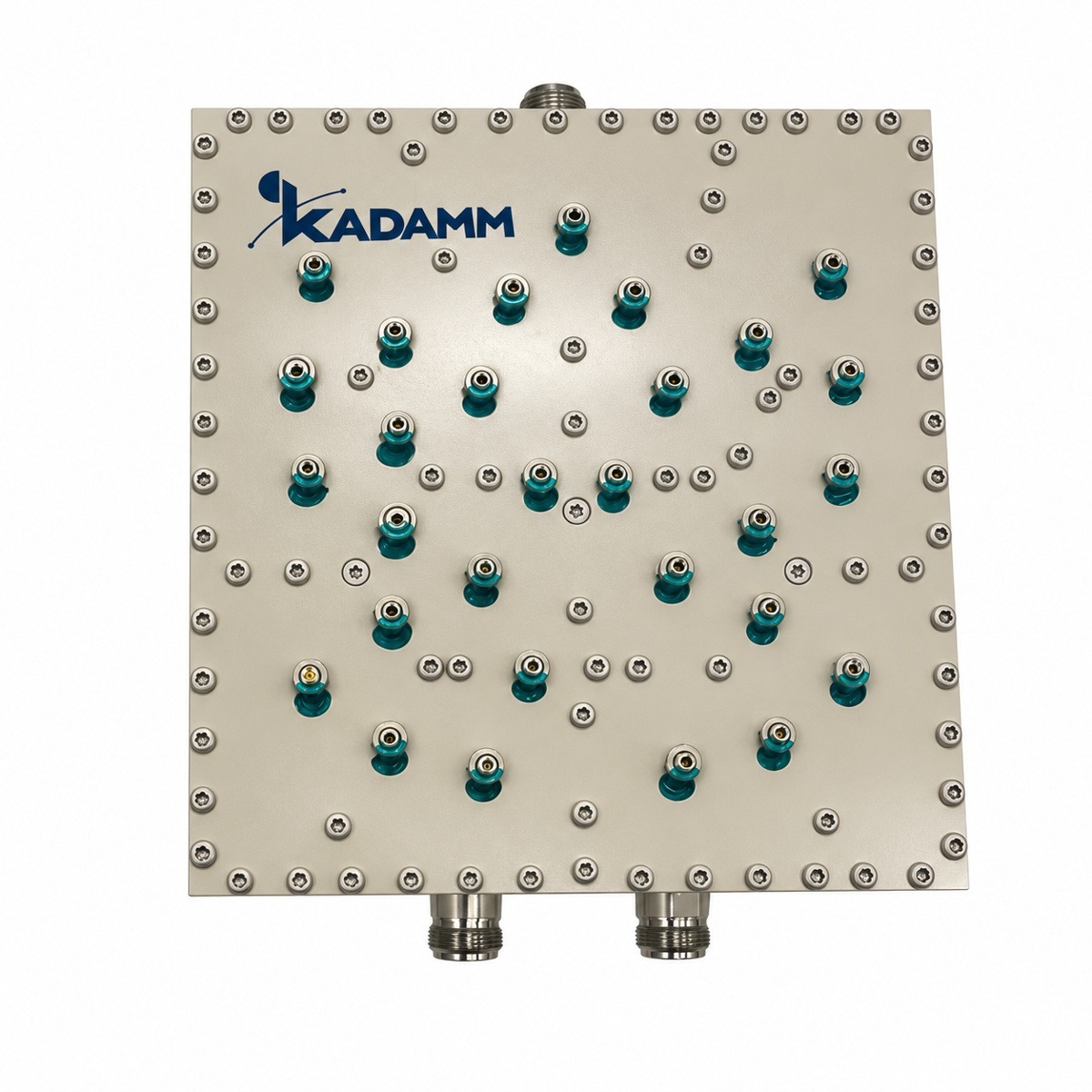

KADAMM МП-2-390+420 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤ 1,0 дБ / ≤ 1,0 дБ).
Полосы входов — 380–400 / 410–430 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (не менее 50 дБ при 410–430 МГц / не менее 50 дБ при 380–400 МГц) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤ 1,0 дБ / ≤ 1,0 дБ; возвратные потери — возвратные потери ≥20 дБ; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 165 × 160 × 56 мм; исполнение — IP54; рабочая температура — −30…+70 °C.
Чем отличается от похожих моделей KADAMM

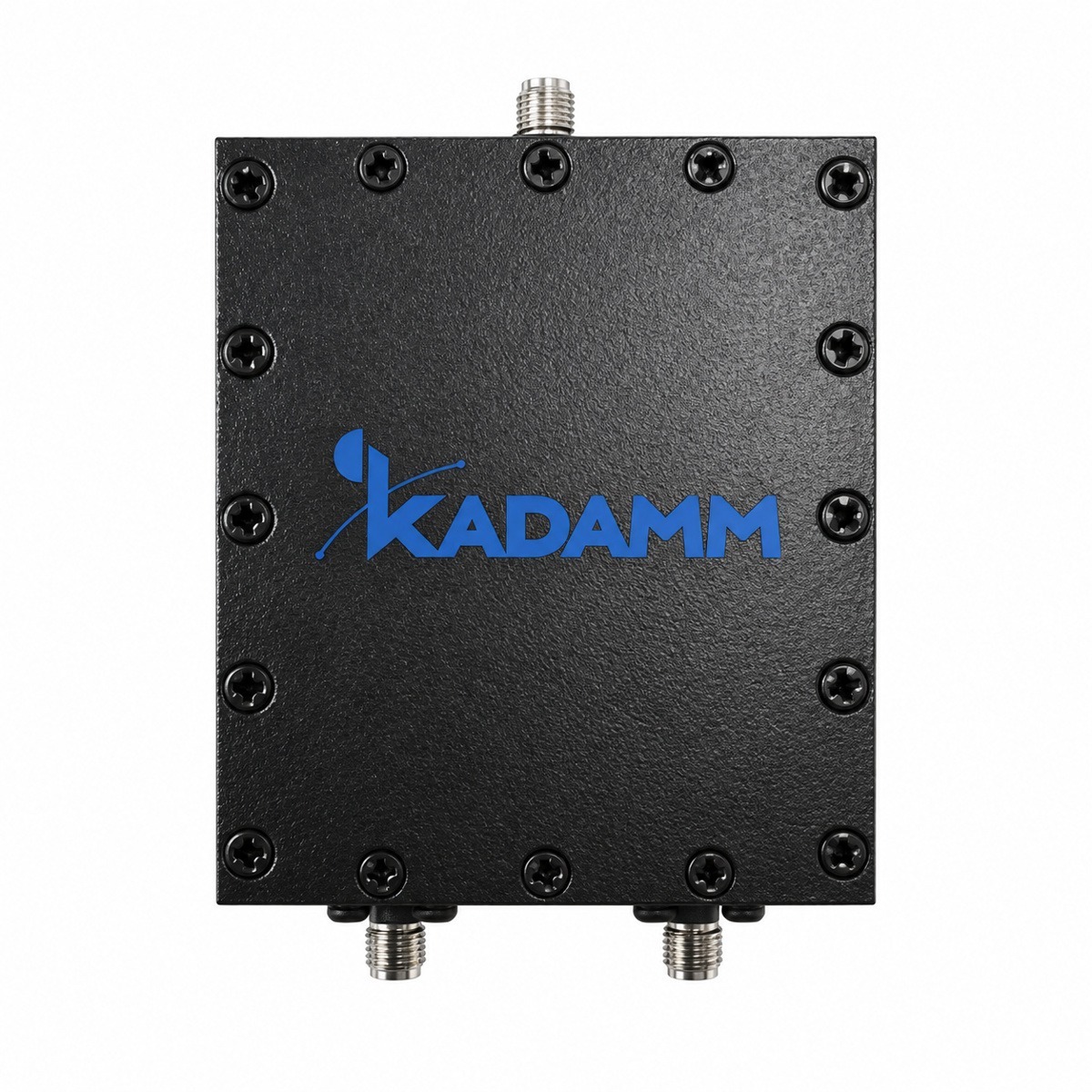

- Полосы 380–400 и 410–430 МГц, у МП-2-100+800 — 330–1300 МГц
- Разъём N (розетка), у МП-2-100+800 — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 380–400 и 410–430 МГц, у МП-2-500+2800 — 80–960 и 1695–3900 МГц
- Разъём N (розетка), у МП-2-500+2800 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 380–400 и 410–430 МГц, у МП-2-1400+2600 — 698–2170 и 2400–2700 МГц
- Разъём N (розетка), у МП-2-1400+2600 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-2-390+420 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–400 / 410–430 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 1,0 дБ / ≤ 1,0 дБ |
| Развязка / подавление | не менее 50 дБ при 410–430 МГц / не менее 50 дБ при 380–400 МГц |
| Возвратные потери | возвратные потери ≥20 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 165 × 160 × 56 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
| Степень защиты | IP54 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-2-390+420.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-2-390+420.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-2-390+420:
Перед заказом KADAMM МП-2-390+420 сверьте с проектом:
- Частоты оборудования — внутри 380–400 и 410–430 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы МП-2-390+420 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление МП-2-390+420 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-2-390+420 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-2-390+420 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-2-390+420 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-2-390+420 | KADAMM МП-2-100+800 | KADAMM МП-2-500+2800 | KADAMM МП-2-1400+2600 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–400 и 410–430 МГц | 330–1300 МГц | 80–960 и 1695–3900 МГц | 698–2170 и 2400–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 1,60 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
