Комбайнер: 703–788 / 791–862 / 880–960 / 1710–2170 МГц.
Что представляет собой устройство

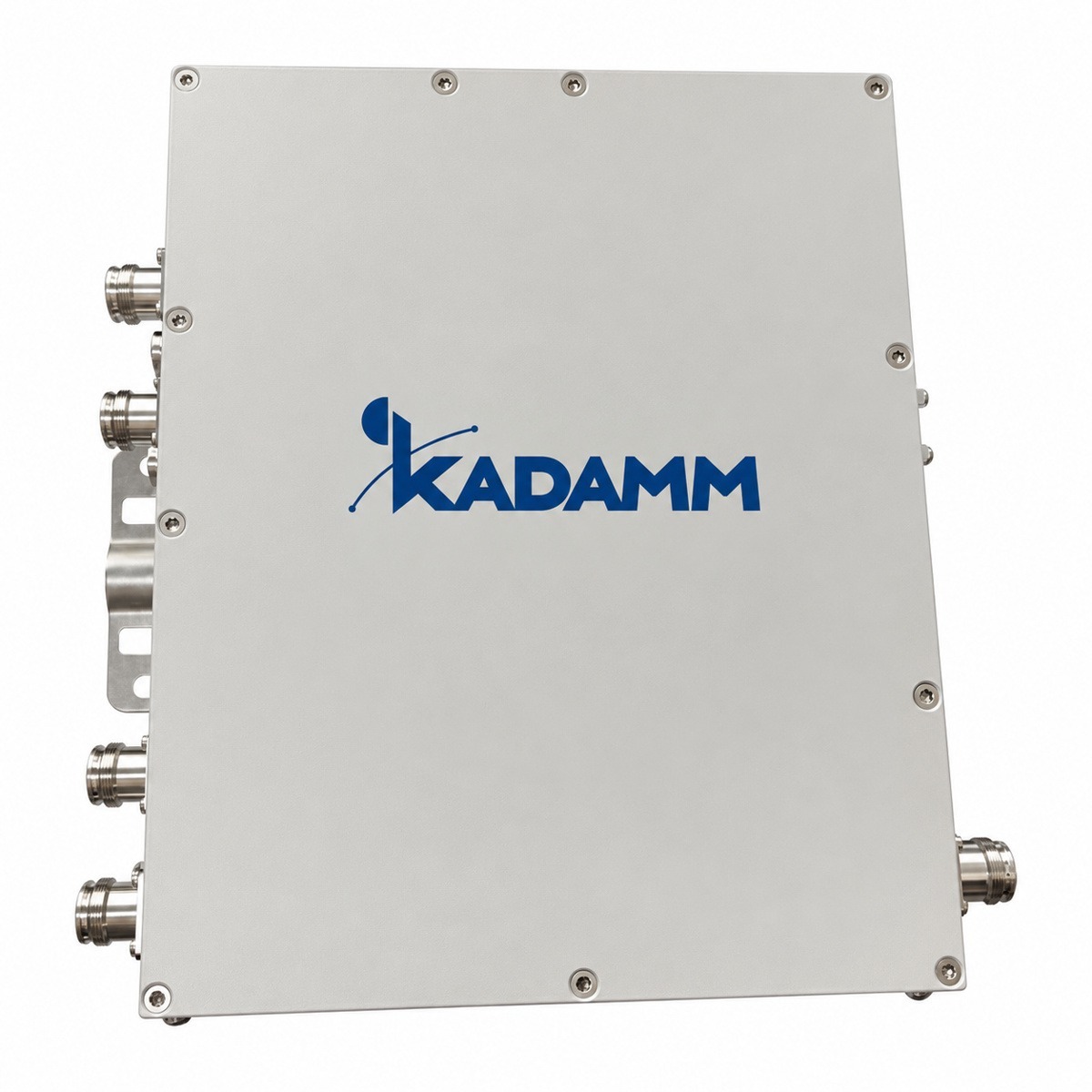

KADAMM КМ-4-16 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,8 дБ (703–788 и 791–862 МГц), ≤0,5 дБ (остальные порты)).
Полосы входов — 703–788 / 791–862 / 880–960 / 1710–2170 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥30 дБ между портами 1, 2 и 3; ≥80 дБ между портом 4 и остальными) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤1,8 дБ (703–788 и 791–862 МГц), ≤0,5 дБ (остальные порты); возвратные потери — не менее 18 дБ; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 234 × 288 × 119 мм; исполнение — IP67; рабочая температура — −30…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 703–788, 791–862, 880–960 и 1710–2170 МГц, у КМ-4-11 — 800–880, 909–960, 1710–1880 и 1920–2170 МГц
- Разъём 4.3-10 (розетка), у КМ-4-11 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

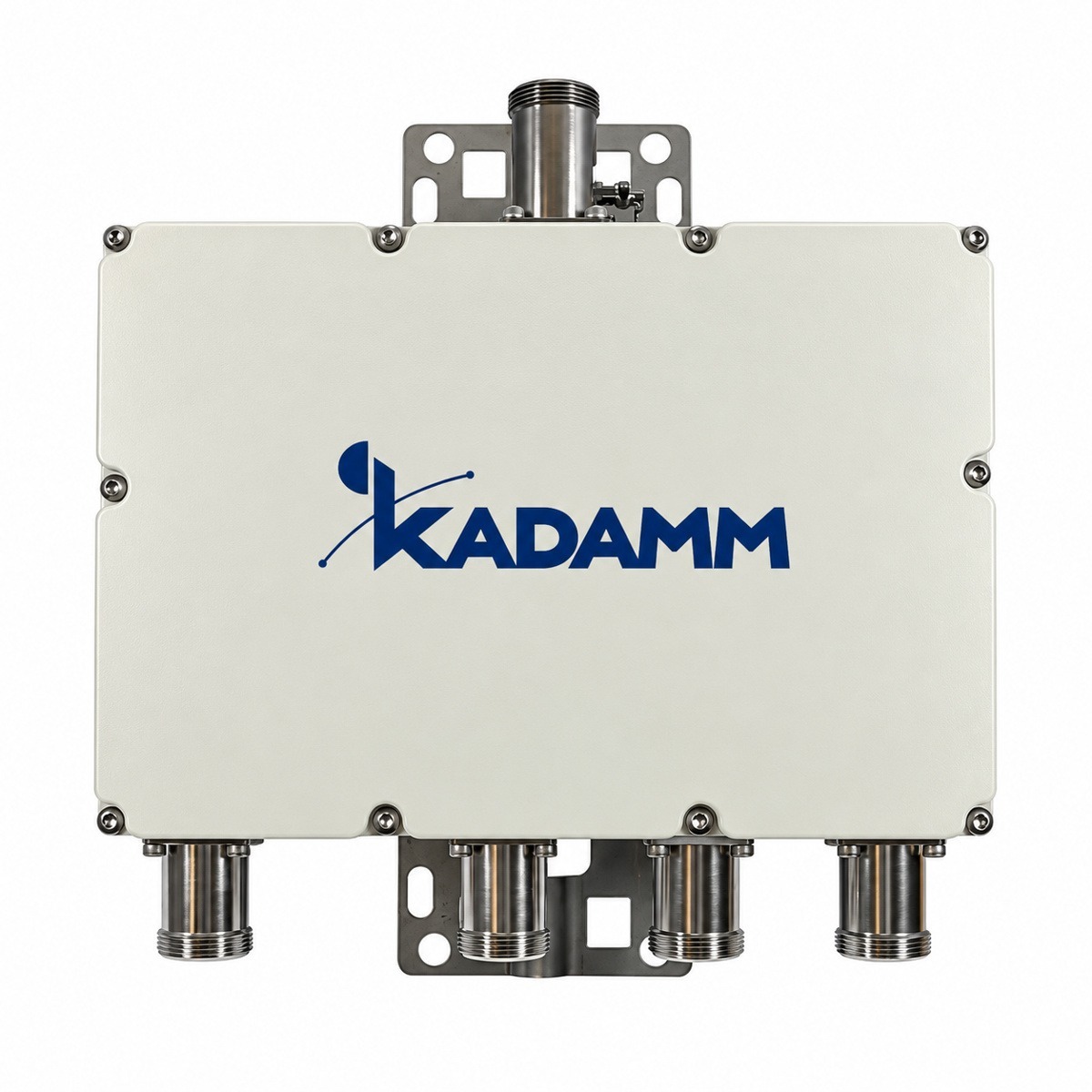

- Полосы 703–788, 791–862, 880–960 и 1710–2170 МГц, у КМ-4-13 — 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц
- Разъём 4.3-10 (розетка), у КМ-4-13 — 7/16 DIN
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

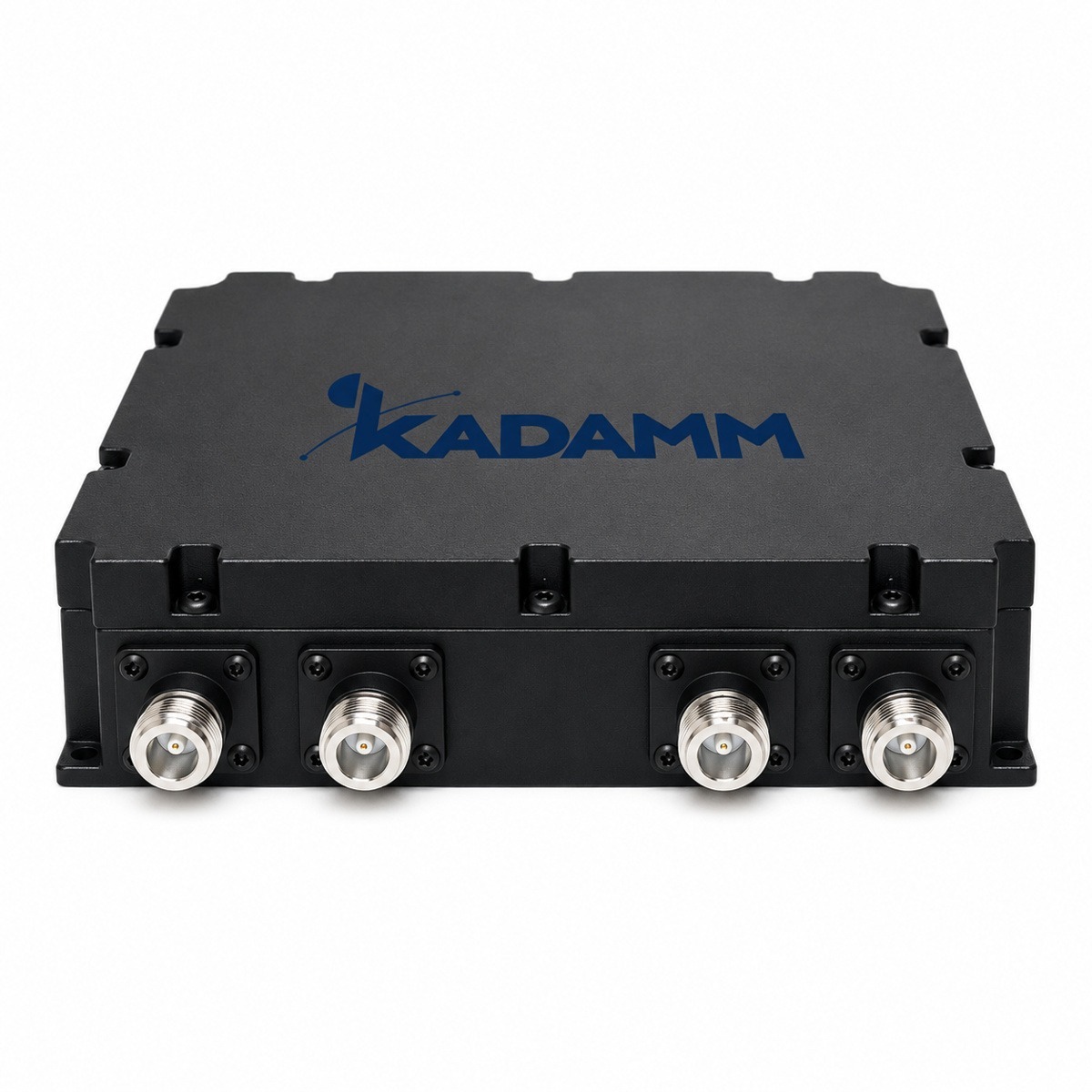

- Полосы 703–788, 791–862, 880–960 и 1710–2170 МГц, у КМ-4-10 — 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц
- Разъём 4.3-10 (розетка), у КМ-4-10 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-4-16 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–788 / 791–862 / 880–960 / 1710–2170 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,8 дБ (703–788 и 791–862 МГц), ≤0,5 дБ (остальные порты) |
| Возвратные потери | не менее 18 дБ |
| Развязка / подавление | ≥30 дБ между портами 1, 2 и 3; ≥80 дБ между портом 4 и остальными |
| PIM3 | ≤−160 дБн при 2 × 43 дБм |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 234 × 288 × 119 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-4-16.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-4-16.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-4-16:
Перед заказом KADAMM КМ-4-16 сверьте с проектом:
- Частоты оборудования — внутри 703–788, 791–862, 880–960 и 1710–2170 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Уличные соединения КМ-4-16 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-4-16 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-4-16 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-4-16 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-4-16 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-4-16 | KADAMM КМ-4-11 | KADAMM КМ-4-13 | KADAMM КМ-4-10 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 703–788, 791–862, 880–960 и 1710–2170 МГц | 800–880, 909–960, 1710–1880 и 1920–2170 МГц | 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц | 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
