Комбайнер четырёхдиапазонный: 905–960 / 1730–1740 и 1825–1835 / 1745–1780 и 1840–1875 / 1920–2170.
Что представляет собой устройство

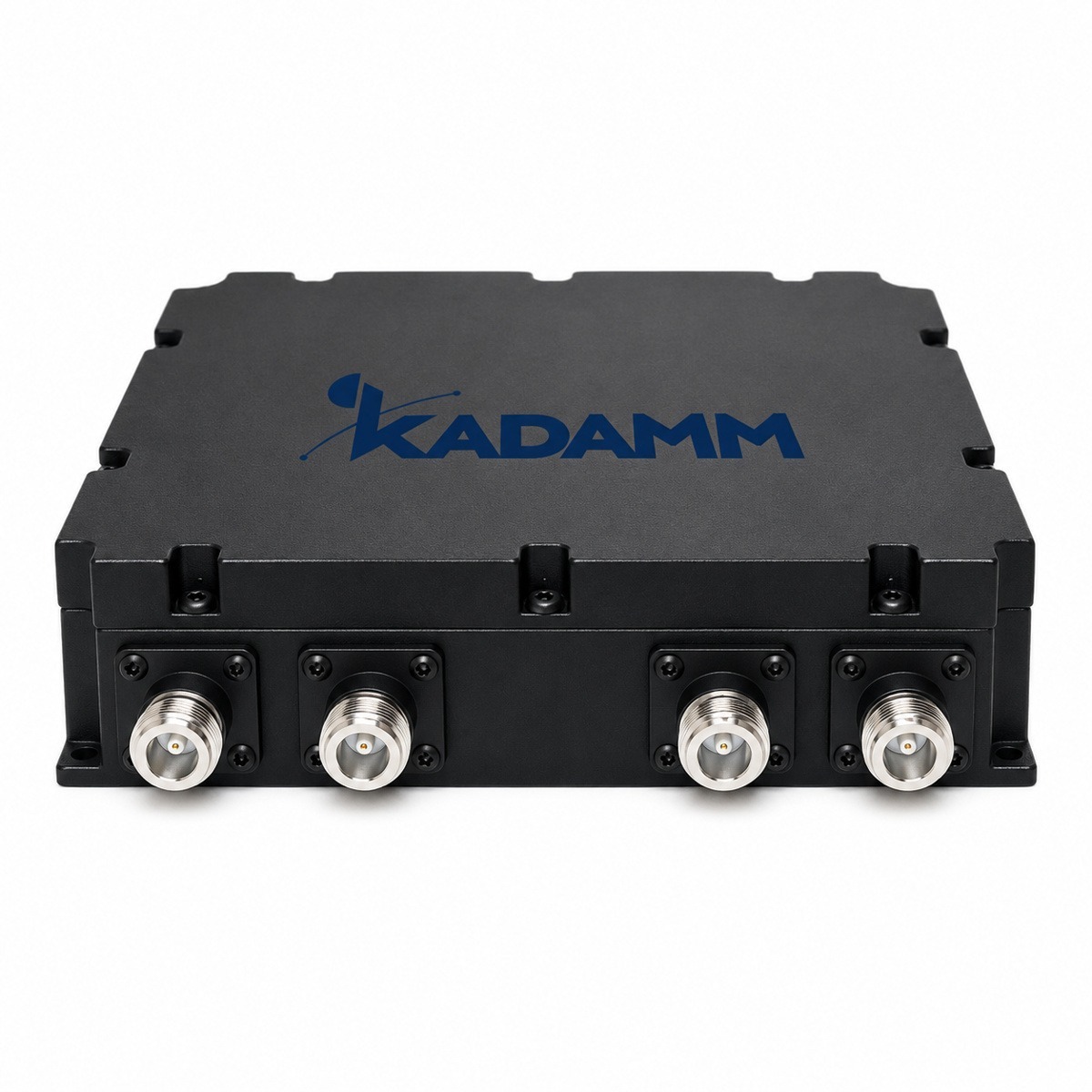

KADAMM КМ-4-10 — комбайнер четырёхдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,8 дБ).
Полосы входов — 905–960 + 1730–1740 и 1825–1835 + 1745–1780 и 1840–1875 + 1920–2170 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ между системами; ≥50 дБ между соседними полосами 1800) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤1,8 дБ; КСВН — ≤1,25; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; размеры — 377 × 222 × 36 мм; исполнение — помещения; рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц, у КМ-4-11 — 800–880, 909–960, 1710–1880 и 1920–2170 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц, у КМ-4-16 — 703–788, 791–862, 880–960 и 1710–2170 МГц
- Разъём N, у КМ-4-16 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц, у КМ-4-14 — 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-4-10 с запасом по краям.
Согласование КМ-4-10 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 905–960 + 1730–1740 и 1825–1835 + 1745–1780 и 1840–1875 + 1920–2170 МГц |
| Вносимые потери | ≤1,8 дБ |
| Развязка / подавление | ≥80 дБ между системами; ≥50 дБ между соседними полосами 1800 |
| КСВН | ≤1,25 |
| Входная мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Потери по портам | ≤0,8 дБ (905–960 и 1920–2170 МГц), ≤1,8 дБ (порты 1800) |
| Неравномерность в полосе | ≤1,5 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | 377 × 222 × 36 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −25…+55 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-4-10.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-4-10:
Перед заказом KADAMM КМ-4-10 сверьте с проектом:
- Частоты оборудования — внутри 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц
- Разъёмы — N
- Климат площадки — в пределах −25…+55 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения КМ-4-10 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-4-10 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Комбайнер КАДАММ КМ-4-10
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-4-10 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-4-10 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-4-10 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
