Комбайнер: 1695–1780 / 1850–1995 / 2110–2180 МГц.
Что представляет собой устройство

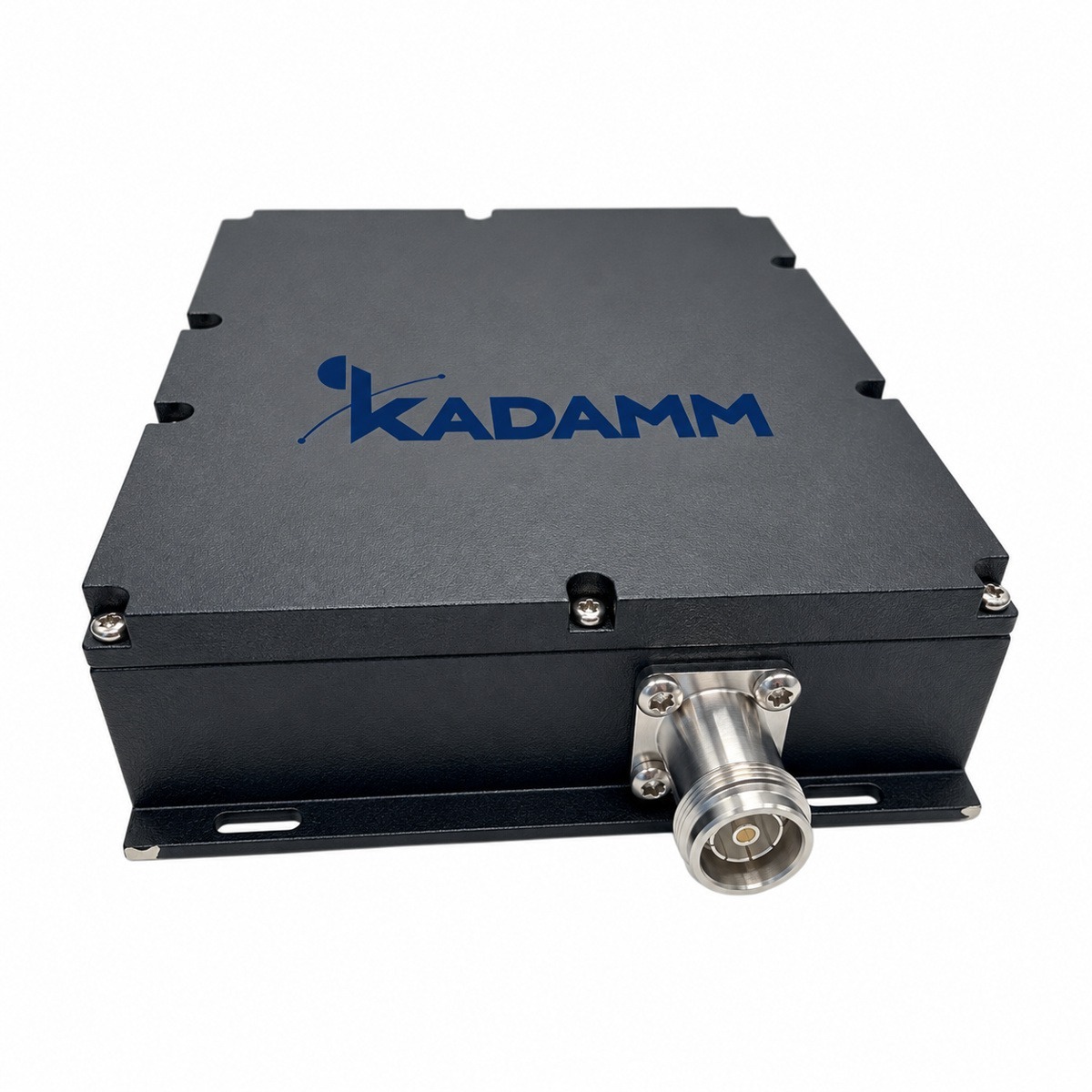

KADAMM КМ-3-26 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 1695–1780 / 1850–1995 / 2110–2180 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥ 30 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: КСВН — ≤1,44 / ≤1,44 / ≤1,44; возвратные потери — более 15 дБ / более 15 дБ / более 15 дБ; допустимая мощность — 80 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн при 2 × 43 дБм (разъёмы N), ≤−161 дБн при 2 × 43 дБм (разъёмы 4.3-10). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 3 × N или 4.3-10; исполнение — IP67; рабочая температура — −20…+50 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1695–1780, 1850–1995 и 2110–2180 МГц, у КМ-4-13 — 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц
- 3 порта, у КМ-4-13 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1695–1780, 1850–1995 и 2110–2180 МГц, у КМ-3-17 — 800–960, 1710–2170 и 2400–2500 МГц
- 3 порта, у КМ-3-17 — 1
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1695–1780, 1850–1995 и 2110–2180 МГц, у КМ-3-19 — 790–960, 1710–2170 и 2490–2690 МГц
- 3 порта, у КМ-3-19 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Отдельные входы КМ-3-26.
Согласование КМ-3-26 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1695–1780 / 1850–1995 / 2110–2180 МГц |
| Мощность | 80 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм (разъёмы N), ≤−161 дБн при 2 × 43 дБм (разъёмы 4.3-10) |
| Возвратные потери | более 15 дБ / более 15 дБ / более 15 дБ |
| КСВН | ≤1,44 / ≤1,44 / ≤1,44 |
| Внеполосное подавление | более 30 дБ 1850–1995 МГц / более 30 дБ 1695–1780 МГц 2110–2180 МГц |
| Развязка между каналами | ≥ 30 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 3 × N или 4.3-10 |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+50 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-3-26.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-3-26.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM КМ-3-26 сверьте с проектом:
- Частоты оборудования — внутри 1695–1780, 1850–1995 и 2110–2180 МГц
- Разъёмы — 3 × N или 4.3-10
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 3 × N или 4.3-10.
- После затяжки соединения КМ-3-26 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-3-26 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-3-26 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-3-26 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-3-26 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-3-26 | KADAMM КМ-4-13 | KADAMM КМ-3-17 | KADAMM КМ-3-19 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1695–1780, 1850–1995 и 2110–2180 МГц | 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц | 800–960, 1710–2170 и 2400–2500 МГц | 790–960, 1710–2170 и 2490–2690 МГц |
| Порты | 3 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
