Комбайнер трёхдиапазонный: 790–960 / 1710–2170 / 2490–2690 МГц.
Что представляет собой устройство

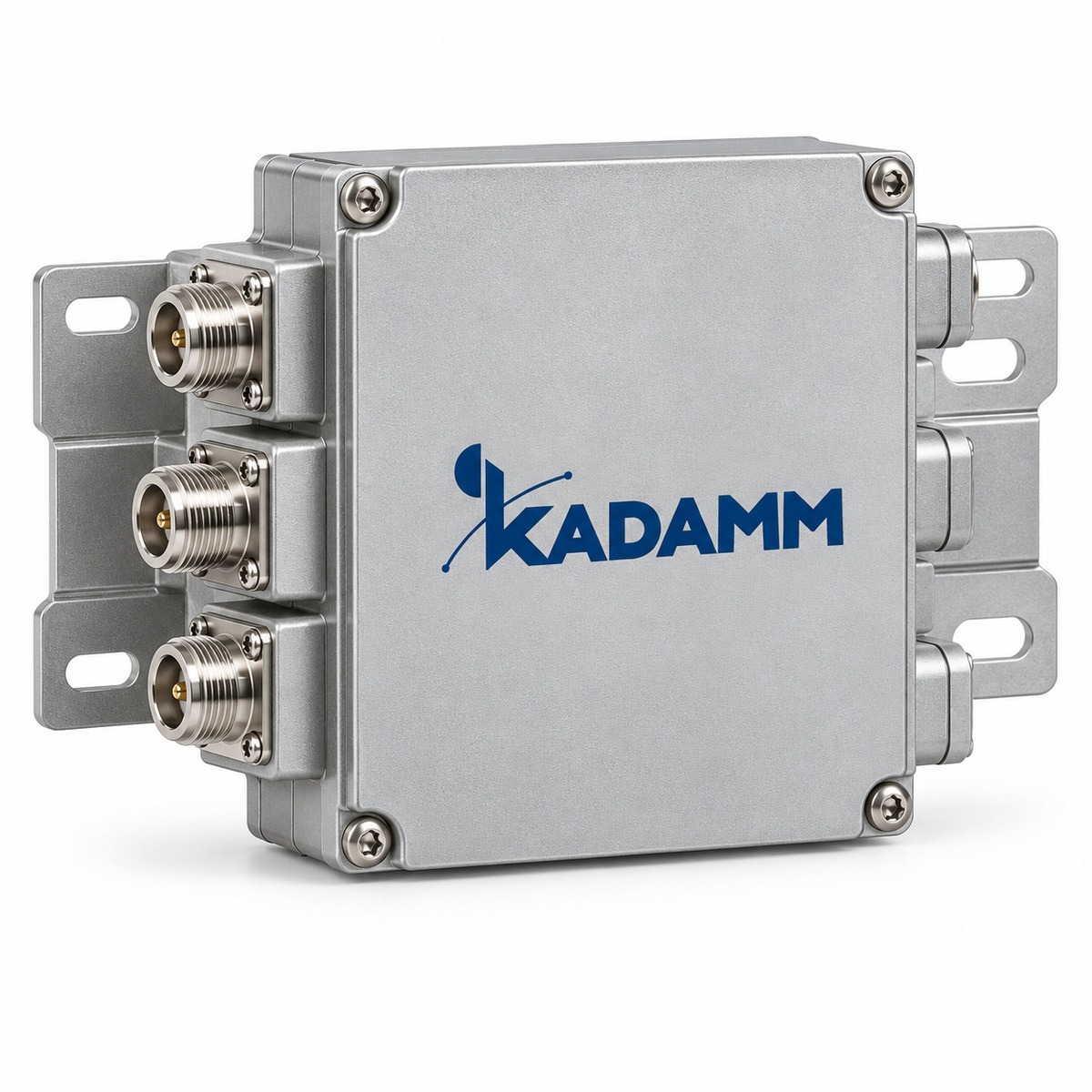

KADAMM КМ-3-19 — комбайнер трёхдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,3 дБ (тип. 0,2)).
Полосы входов — 790–960 + 1710–2170 + 2490–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ (типовое 52 дБ)) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,3 дБ (тип. 0,2); возвратные потери — ≥18 дБ (типовое 20 дБ); допустимая мощность — 200 Вт на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 7/16 DIN или 4.3-10 (розетка) — по заказу; размеры — одиночный: 154 × 155 × 55,5 мм, ≤2 кг; сдвоенный: 154 × 155 × 96 мм, ≤4 кг; исполнение — IP67; монтаж — на трубу или стену, крепёж в комплекте; рабочая температура — −40…+65 °C.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Полосы портов, МГц, Потери, Конфигурация, Габариты (В × Ш × Г), мм, Масса) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 790–960, 1710–2170 и 2490–2690 МГц, у КМ-3-18 — 790–862, 880–960 и 1710–2690 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

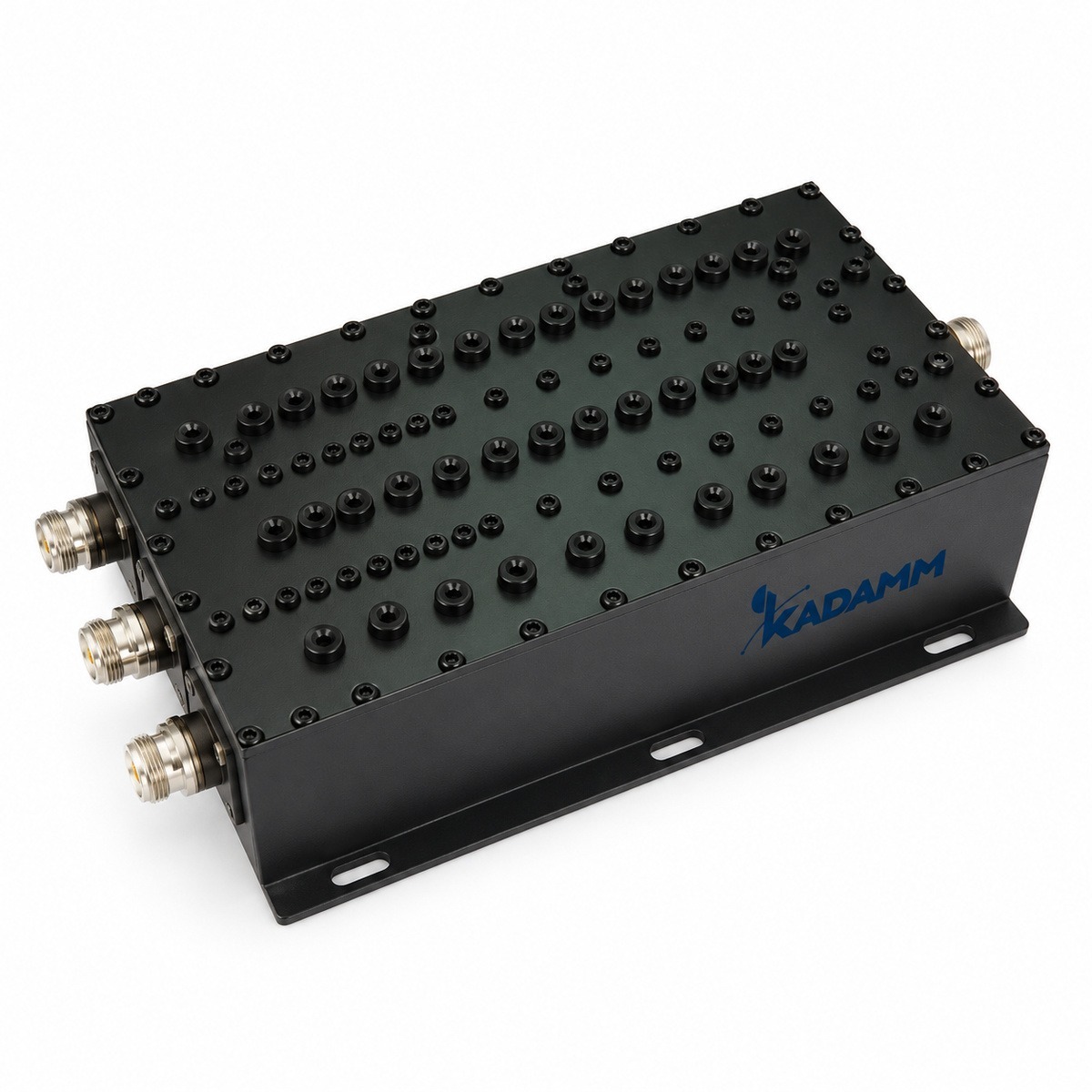

- Полосы 790–960, 1710–2170 и 2490–2690 МГц, у КМ-3-17 — 800–960, 1710–2170 и 2400–2500 МГц
- Разъём 7/16 DIN или 4.3-10 (розетка) — по заказу, у КМ-3-17 — N или DIN / 4.3-10
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 790–960, 1710–2170 и 2490–2690 МГц, у КМ-6-06 — 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц
- Разъём 7/16 DIN или 4.3-10 (розетка) — по заказу, у КМ-6-06 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-3-19 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 790–960 + 1710–2170 + 2490–2690 МГц |
| Вносимые потери, 790–960 МГц | ≤0,3 дБ (тип. 0,2) |
| Вносимые потери, 1710–2170 МГц | ≤0,35 дБ (тип. 0,25) |
| Вносимые потери, 2490–2690 МГц | ≤0,3 дБ (тип. 0,2) |
| Возвратные потери | ≥18 дБ (типовое 20 дБ) |
| Развязка между портами | ≥50 дБ (типовое 52 дБ) |
| PIM3 | ≤−155 дБн (типовое −160 дБн) при 2 × 43 дБм |
| Мощность | 200 Вт на порт |
| Проход DC / AISG | конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN или 4.3-10 (розетка) — по заказу |
| Корпус | алюминий, светло-серый |
| Монтаж | на трубу или стену, крепёж в комплекте |
| Грозозащита | ±5 кА, импульс 8/20 мкс |
| Степень защиты | IP67 |
| Температура эксплуатации | −40…+65 °C |
| Габариты корпуса, масса | одиночный: 154 × 155 × 55,5 мм, ≤2 кг; сдвоенный: 154 × 155 × 96 мм, ≤4 кг |
Исполнения
| Артикул | Полосы портов, МГц | Потери | Конфигурация | Габариты (В × Ш × Г), мм | Масса |
|---|---|---|---|---|---|
| КМ-3-19 | 790–960 + 1710–2170 + 2490–2690 | ≤0,3 дБ (тип. 0,2) / ≤0,35 дБ (тип. 0,25) / ≤0,3 дБ (тип. 0,2) | 1 комбайнер: 3 входа, 1 выход | 154 × 155 × 55,5 мм | ≤2 кг |
| КМ-3-19-Д | 790–960 + 1710–2170 + 2490–2690 | ≤0,3 дБ (тип. 0,2) / ≤0,35 дБ (тип. 0,25) / ≤0,3 дБ (тип. 0,2) | 2 комбайнера в одном корпусе: 6 входов, 2 выхода | 154 × 155 × 96 мм | ≤4 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-3-19.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-3-19.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-3-19:
Перед заказом KADAMM КМ-3-19 сверьте с проектом:
- Частоты оборудования — внутри 790–960, 1710–2170 и 2490–2690 МГц
- Разъёмы — 7/16 DIN или 4.3-10 (розетка) — по заказу
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7/16 DIN или 4.3-10 (розетка) — по заказу.
- Уличные соединения КМ-3-19 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-3-19 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — ±5 кА, импульс 8/20 мкс.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-3-19 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-3-19 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-3-19 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-3-19 | KADAMM КМ-3-18 | KADAMM КМ-3-17 | KADAMM КМ-6-06 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 790–960, 1710–2170 и 2490–2690 МГц | 790–862, 880–960 и 1710–2690 МГц | 800–960, 1710–2170 и 2400–2500 МГц | 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | — | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
