Многополосный комбайнер: 703–748 + 758–803 МГц.
О модели

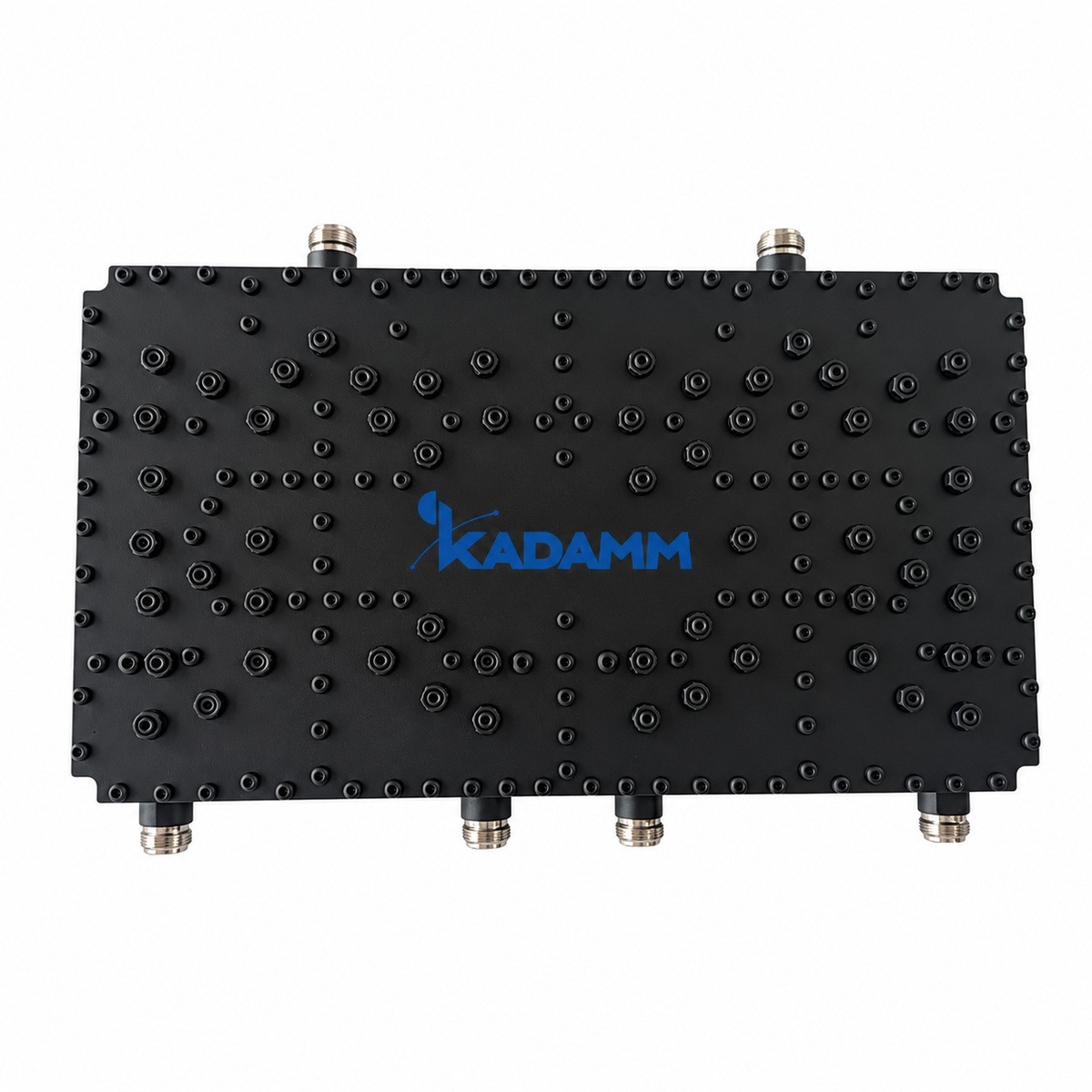

KADAMM КМ-2-20 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,5 дБ).
Полосы входов — 703–748 + 758–803 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥60 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤1,5 дБ; КСВН — ≤1,30; допустимая мощность — 20 Вт средняя на порт (опционально до 50 Вт); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; размеры — 291 × 160 × 43 мм; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −30 … +70 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 291 × 160 × 43 мм.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 703–748 + 758–803 МГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка между портами | ≥60 дБ |
| КСВН | ≤1,30 |
| Мощность | 20 Вт средняя на порт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP60, для помещений |
| Габариты | 291 × 160 × 43 мм |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-2-20 выпускается в одном исполнении: разъёмы — розетка N; исполнение — IP60, для помещений; габариты 291 × 160 × 43 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Развязка / Мощность |
|---|---|
| КАДАММ КМ-2-20 | 703–748 + 758–803 МГц / ≤1,5 дБ / ≥60 дБ / 20 Вт |
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Место установки по исполнению: IP60, для помещений; рабочая температура от −30 до +70 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 703–748 МГц; порт 2 — 758–803 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 1,5 дБ.
Развязка не менее 60 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов КМ-2-20 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 1,5 дБ = 41,5 дБм.
- Суммарная мощность 40 Вт превышает допустимую 20 Вт — уровни нужно снизить.
- Утечка в соседний порт: 43 дБм − 60 дБ = −17 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 703–748 МГц; порт 2 — 758–803 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты 291 × 160 × 43 мм.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-2-20.
- КАДАММ КМ-2-17: полоса 703–803 МГц, 895–960 МГц; вносимые потери не более 0,3 дБ.
- КАДАММ КМ-2-09: полоса 698–797 МГц, 824–894 МГц; вносимые потери не более 0,35 дБ.
- КАДАММ КМ-2-К1: полоса 690–803 МГц, 824–960 МГц; вносимые потери не более 0,4 дБ (0,2 тип., без кабеля).
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-2-20 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-2-20 | КМ-2-17 | КМ-2-09 | КМ-2-К1 | КМ-2-16 |
|---|---|---|---|---|---|
| Диапазоны портов | 703–748 + 758–803 МГц | 703–803 + 895–960 МГц | 698–797 + 824–894 МГц | 690–803 + 824–960 МГц | 694–862 + 880–960 МГц |
| Вносимые потери | ≤1,5 дБ | ≤0,3 дБ | ≤0,35 дБ | ≤0,4 дБ (0,2 тип., без кабеля) | ≤0,5 дБ |
| Развязка между портами | ≥60 дБ | ≥50 дБ | ≥53 дБ | ≥30 дБ | ≥50 дБ |
| КСВН | ≤1,30 | — | — | ≤1,25 | — |
| Разъёмы | розетка N | 4.3-10, розетка | 7-16, розетка | кабельные выводы RG402 (50 мм) | 4.3-10, розетка |
| Исполнение | IP60, для помещений | IP65 | IP67 | IP40 | IP67 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-2-20 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-2-20 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
