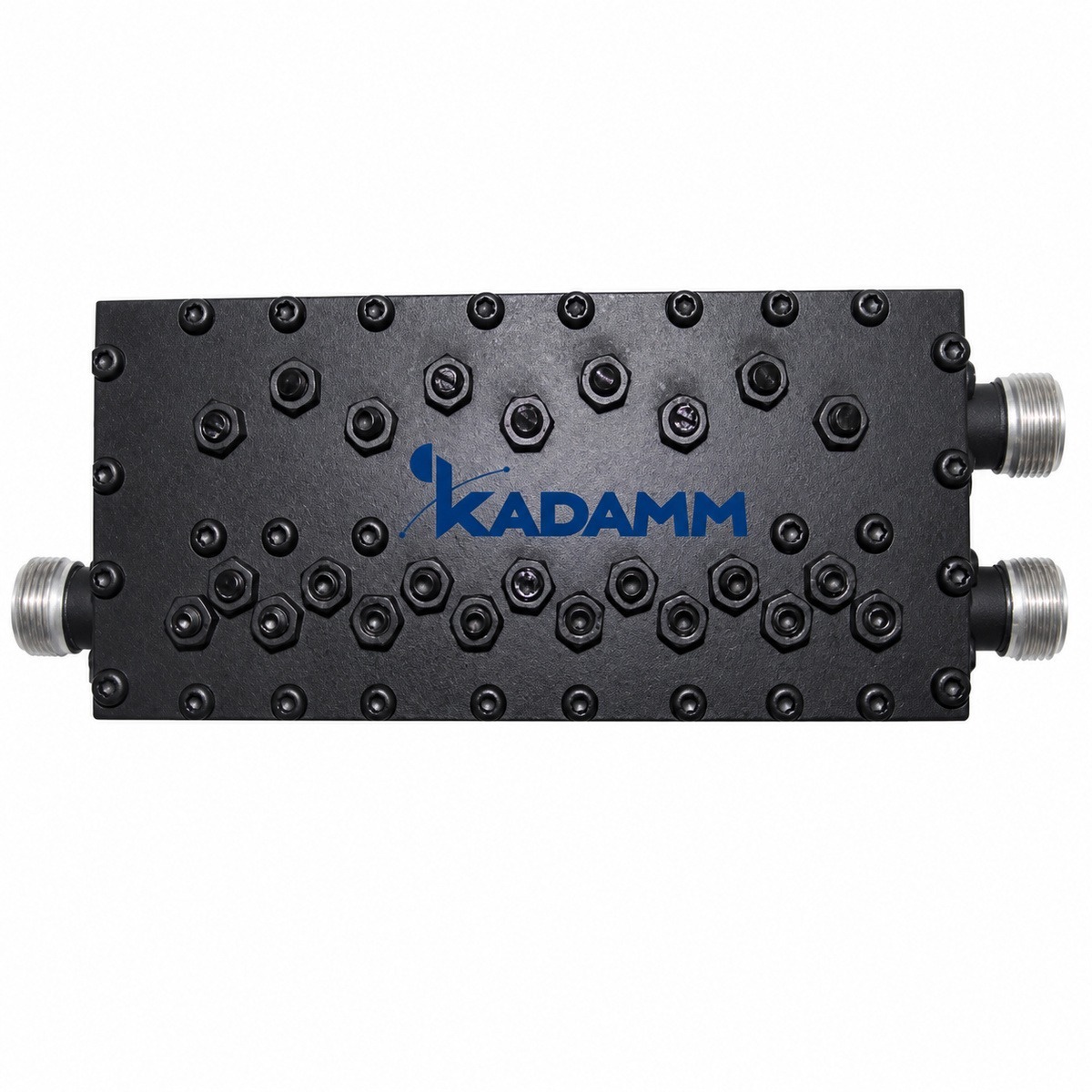

Комбайнер двухдиапазонный: 889–954 / 1710–1830 МГц.
Что представляет собой устройство
KADAMM КМ-2-36 — комбайнер двухдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,6 дБ).
Полосы входов — 889–954 + 1710–1830 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ (подавление)) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ; КСВН — ≤1,3; допустимая мощность — не менее 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−140 дБн (2 × 43 дБм). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N; размеры — 131 × 75 × 36 мм; исполнение — помещения; рабочая температура — −20…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 889–954 и 1710–1830 МГц, у КМ-4-12 — 800–960, 1710–1880, 1920–1935, 1940–1955, 2110–2125 и 2130–2145 МГц
- Разъём N, у КМ-4-12 — 7/16 DIN
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 889–954 и 1710–1830 МГц, у КМ-2-30 — 824–884 и 905–960 МГц
- Разъём N, у КМ-2-30 — N или DIN / 4.3-10
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 889–954 и 1710–1830 МГц, у КМ-2-35 — 800–2170 и 2400–2500 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-36 с запасом по краям.
Согласование КМ-2-36 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 889–954 + 1710–1830 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка / подавление | ≥80 дБ (подавление) |
| КСВН | ≤1,3 |
| Входная мощность | не менее 200 Вт |
| PIM3 | ≤−140 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,5 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | 131 × 75 × 36 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −20…+55 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-36.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-2-36.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM КМ-2-36 сверьте с проектом:
- Частоты оборудования — внутри 889–954 и 1710–1830 МГц
- Разъёмы — N
- Климат площадки — в пределах −20…+55 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы КМ-2-36 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КМ-2-36 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Комбайнер КАДАММ КМ-2-36
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-36 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-36 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-36 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-2-36 | KADAMM КМ-4-12 | KADAMM КМ-2-30 | KADAMM КМ-2-35 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 889–954 и 1710–1830 МГц | 800–960, 1710–1880, 1920–1935, 1940–1955, 2110–2125 и 2130–2145 МГц | 824–884 и 905–960 МГц | 800–2170 и 2400–2500 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
