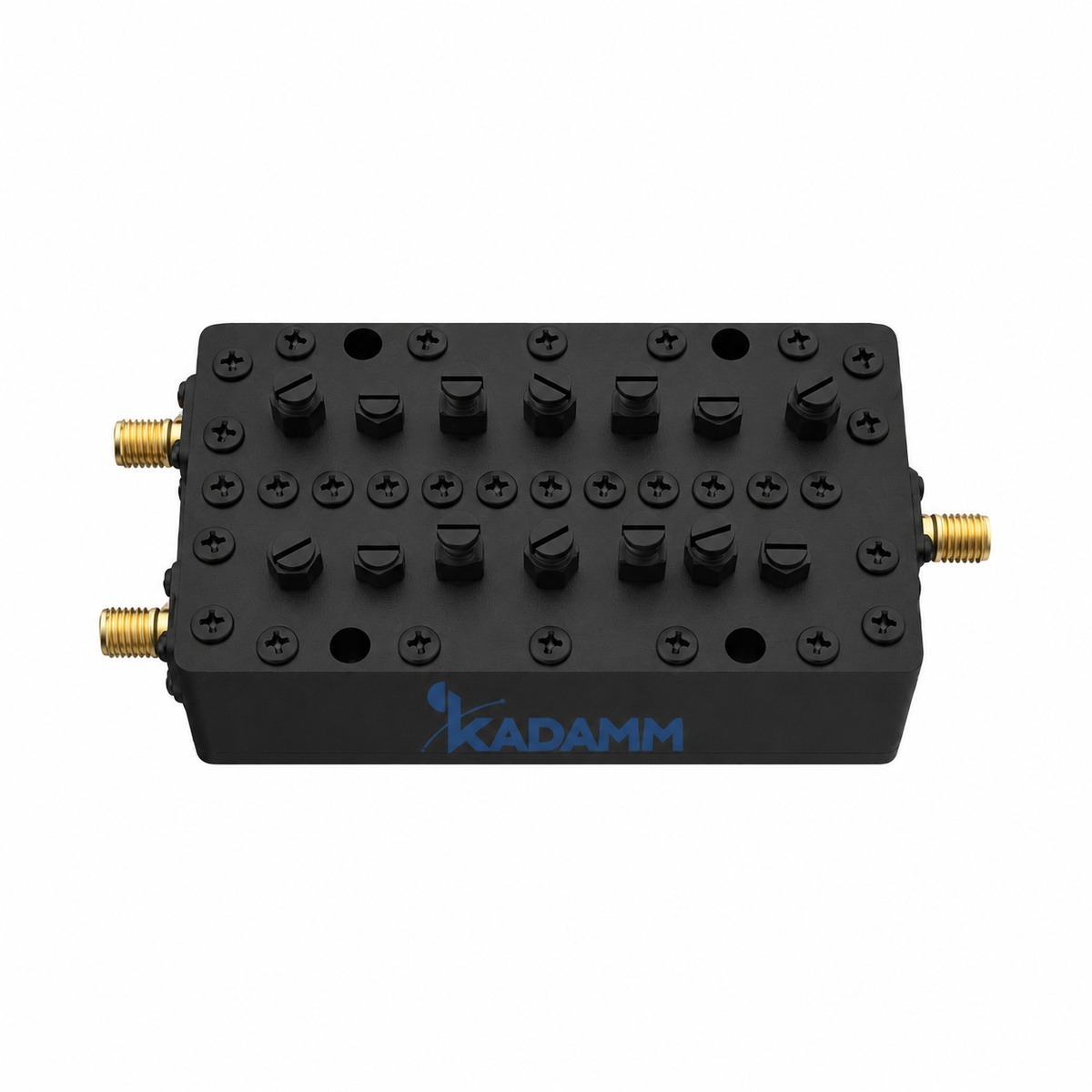

Комбайнер двухдиапазонный КАДАММ КМ-2-25 — 2390–2500 + 5150–5880 МГц

KADAMM КМ-2-25 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,0 дБ).

Полосы входов — 2390–2500 + 5150–5880 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.

В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.

Основные параметры тракта: вносимое ослабление — ≤1,0 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 50 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Конструкция и монтаж: разъёмы — розетка SMA; размеры — 105×58×26 мм; масса — 0,2 кг; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −40 … +85 °C.

Главное, что выделяет модель по паспортным данным.

Из чего собран узел и как он защищён.

• Габариты: 105×58×26 мм.
• Масса: 0,2 кг.
• Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
• Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).

Паспортные параметры модели по группам.

В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».

Электрические параметры

Конструкция и условия работы

Соответствие нормативной базе

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КАДАММ КМ-2-25 выпускается в одном исполнении: разъёмы — розетка SMA; исполнение — IP60, для помещений; габариты 105×58×26 мм.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

Сотовые диапазоны 3GPP в полосу КМ-2-25 не попадают; ниже — службы, для которых она рассчитана.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.

Сети и стандарты в полосе

Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.

Где узел стоит в тракте.

Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.

Место установки по исполнению: IP60, для помещений; рабочая температура от −40 до +85 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Систему каждого диапазона заводят на свой вход: порт 1 — 2390–2500 МГц; порт 2 — 5150–5880 МГц. На общем порту полосы складываются и уходят в один кабель.

Сигнал каждой полосы теряет на проходе не более 1,0 дБ.

Развязка не менее 60 дБ на полосе соседнего порта означает, что передатчик одного порта почти не нагружает соседний.

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Перед подключением сверьте полосы портов: порт 1 — 2390–2500 МГц; порт 2 — 5150–5880 МГц; общий порт идёт к антенне или в магистраль.
• Под крепёж учитывайте габариты 105×58×26 мм и массу 0,2 кг.
• Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-2-25.

• КАДАММ КМ-2-26: полоса 698–2700 МГц, 3550–5925 МГц; вносимые потери не более 0,5 дБ.
• КАДАММ КМ-2-29: полоса 2300–2690 МГц, 3500–3800 МГц; вносимые потери не более 0,5 дБ.
• КАДАММ КМ-2-15: полоса 340–2700 МГц, 3300–4200 МГц; вносимые потери не более 0,3 дБ.

Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.

Таблица сводит КМ-2-25 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Многополосный комбайнер КАДАММ КМ-2-25 с разъёмами: розетка SMA
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии КМ-2-25 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».

Короткие ответы на частые вопросы о модели.
