Многополосный комбайнер: 2300–2690 + 3500–3800 МГц.
О модели

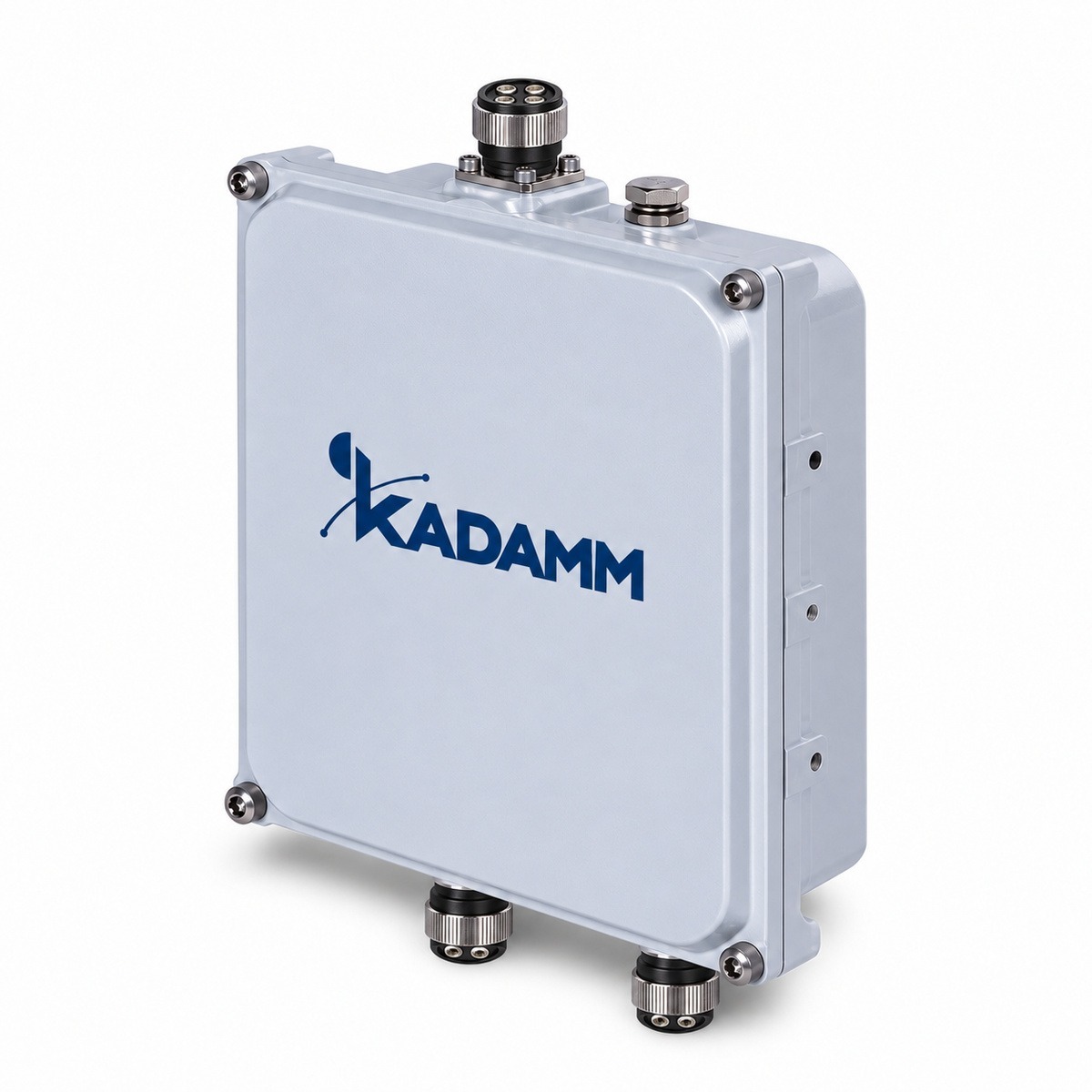

KADAMM КМ-2-29 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ).
Полосы входов — 2300–2690 + 3500–3800 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,25; допустимая мощность — 100 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−150 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка MQ4 (MQ5 по запросу); размеры — 200×160×60 мм; масса — 3,8 кг; исполнение — IP67 по ГОСТ 14254-2015 (IEC 60529); монтаж — на стену (4 винта) или на мачту (хомуты), кронштейн в комплекте; рабочая температура — −20 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Проход постоянного тока и сигналов AISG — до 3 А.
Грозозащита: 10 кА, импульс 10/350 мкс.
Крепление — на стену (4 винта) или на мачту (хомуты), кронштейн в комплекте.
Исполнение: IP67, помещение и улица.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 200×160×60 мм.
- Масса: 3,8 кг.
- Разъёмы: розетка MQ4 (MQ5 по запросу).
- Исполнение: IP67, помещение и улица; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 2300–2690 + 3500–3800 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−150 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Проход DC / AISG | до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Монтаж | на стену (4 винта) или на мачту (хомуты), кронштейн в комплекте |
| Разъёмы | розетка MQ4 (MQ5 по запросу) |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 200×160×60 мм |
| Масса | 3,8 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-2-29 выпускается в одном исполнении: разъёмы — розетка MQ4 (MQ5 по запросу); исполнение — IP67, помещение и улица; габариты 200×160×60 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Развязка / ИМ3 / Мощность |
|---|---|
| КАДАММ КМ-2-29 | 2300–2690 + 3500–3800 МГц / ≤0,5 дБ / ≥50 дБ / ≤−150 дБн / 100 Вт |
Поддерживаемые диапазоны
В полосы КМ-2-29 попадает 5 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 2300–2690 МГц | B40/n40, B7/n7, B38/n38, B41/n41 |
| Порт 2 | 3500–3800 МГц | B43/n78 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Место установки по исполнению: IP67, помещение и улица; рабочая температура от −20 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 2300–2690 МГц; порт 2 — 3500–3800 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 0,5 дБ.
Развязка не менее 50 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов КМ-2-29 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Уровень каждой несущей на общем порту: 43 дБм − 0,5 дБ = 42,5 дБм.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 100 Вт, запас в 2,5 раза (4 дБ).
- Интермодуляция: 43 дБм − 150 дБ = −107 дБм — на 150 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 50 дБ = −7 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 2300–2690 МГц; порт 2 — 3500–3800 МГц; общий порт идёт к антенне или в магистраль.
- Крепление: на стену (4 винта) или на мачту (хомуты), кронштейн в комплекте.
- Под крепёж учитывайте габариты 200×160×60 мм и массу 3,8 кг.
- Разъёмы розетка MQ4 (MQ5 по запросу): ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Грозозащита: 10 кА, импульс 10/350 мкс; корпус и фидер заземляют по проекту молниезащиты объекта.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-2-29.
- КАДАММ КМ-4-03: полоса 1695–3800 МГц (4 участка; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 0,3 дБ.
- КАДАММ КМ-2-05: полоса 1695–2200 МГц, 2300–2700 МГц; вносимые потери не более 0,3 дБ.
- КАДАММ КМ-2-К2: полоса 1710–1880 МГц, 1920–2690 МГц; вносимые потери не более 0,9 дБ (0,5 тип., с кабелем).
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-2-29 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-2-29 | КМ-4-03 | КМ-2-05 | КМ-2-К2 | КМ-2-15 |
|---|---|---|---|---|---|
| Диапазоны портов | 2300–2690 + 3500–3800 МГц | 1695–1880 + 1920–2200 + 2300–2700 + 3300–3800 МГц | 1695–2200 + 2300–2700 МГц | 1710–1880 + 1920–2690 МГц | 340–2700 + 3300–4200 МГц |
| Вносимые потери | ≤0,5 дБ | ≤0,3 дБ | ≤0,3 дБ | ≤0,9 дБ (0,5 тип., с кабелем) | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ | ≥50 дБ | ≥50 дБ | ≥27 дБ | ≥50 дБ |
| PIM3 | ≤−150 дБн при 2×43 дБм | ≤−160 дБн | ≤−160 дБн | ≤−153 дБн | ≤−160 дБн |
| Грозозащита | 10 кА, импульс 10/350 мкс | 10 кА | 10 кА | — | 3 кА (10/350 мкс) |
| Разъёмы | розетка MQ4 (MQ5 по запросу) | 4.3-10, розетка | 4.3-10, розетка | кабельные выводы 141FEP | 4.3-10, розетка |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-2-29 с разъёмами: розетка MQ4 (MQ5 по запросу)
- крепление: на стену (4 винта) или на мачту (хомуты), кронштейн в комплекте
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-2-29 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
