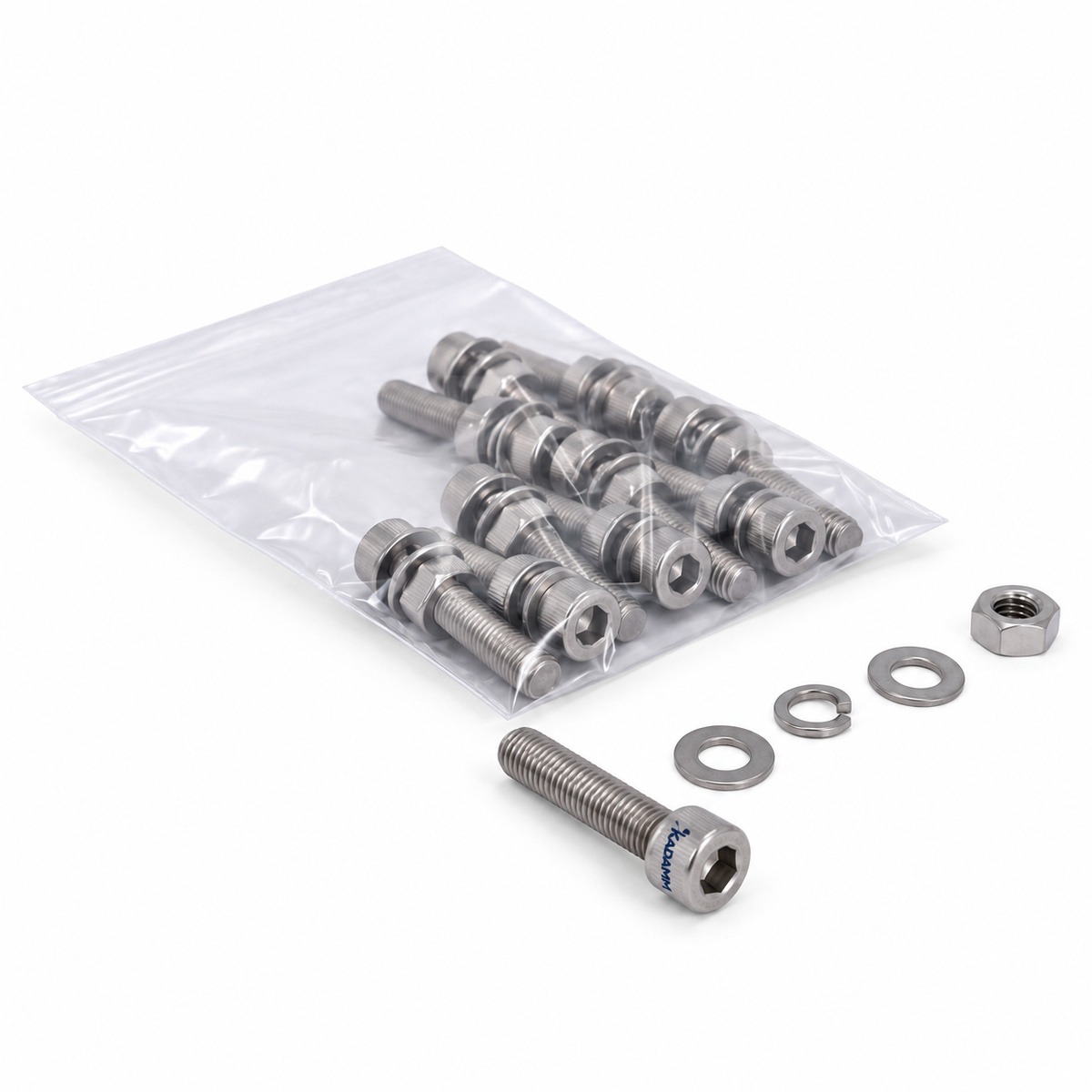

Комплекты крепежа волноводных фланцев KADAMM (КАДАММ) серии КФ: стягивают волноводные фланцы при сборке тракта.
О серии
KADAMM КФ — комплекты крепежа волноводных фланцев производства KADAMM (КАДАММ).
В серии 28 исполнений.
Внутри серии КФ меняются назначение, комплект, винт, длина винта, диаметр резьбы, шестигранник — по ним и выбирают исполнение.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку. Тракт под избыточным давлением осушенного воздуха не набирает влагу, а влага в волноводе — это рост потерь и пробои.
Принцип работы
Комплект KADAMM КФ — винты, гайки и шайбы под отверстия волноводного фланца своего стандарта: фланцы стягивают равномерно, крест-накрест.
Конструкция и материалы
Узел KADAMM КФ — металлическая волноводная конструкция с фланцами для стыковки с трактом.
Ключевые особенности
Все исполнения серии КФ собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM КФ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Назначение | 20 вариантов — по таблице исполнений |
| Комплект | 10 винтов; 10 винтов, 10 гаек; 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб; 10 штифтов |
| Винт | 25 вариантов — по таблице исполнений |
| Длина винта, мм | от 8 до 70 |
| Диаметр резьбы, мм | от 2,845 до 12 |
| Шестигранник, мм | от 4,65 до 18 |
| Масса, кг | от 0,004 до 0,2 |
| Размеры упаковки, мм | от 17 до 79,5 |
| Материал | нержавеющая сталь |
Таблица исполнений
Все 28 исполнений серии КФ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Назначение | Комплект | Винт | Длина винта, мм | Диаметр резьбы, мм | Шестигранник, мм | Масса, кг | Размеры упаковки, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM КФ-UNC1/4-20-19,05 | стандартные волноводные фланцы | 10 винтов | невыпадающий, с внутренним шестигранником, UNC 1/4-20 | 19,05 | 6,35 | 9,525 | 0,064 | 47,7×50,8×9,53 |
| KADAMM КФ-UNC3/8-16-19,05 | стандартные волноводные фланцы | 10 винтов | невыпадающий, с внутренним шестигранником, UNC 3/8-16 | 19,05 | 9,525 | 14,3 | 0,169 | 71,5×57,2×14,3 |
| KADAMM КФ-UNC4-40-15,88 | стандартные волноводные фланцы | 10 винтов, 10 гаек | невыпадающий, с внутренним шестигранником, UNC 4-40 | 15,88 | 2,845 | 4,65 | — | — |
| KADAMM КФ-WR137-М5-25 | фланцы WR137 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М5×25 | 25 | 5 | — | 0,07 | — |
| KADAMM КФ-WR137-М5-40 | фланцы WR137 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М5×40 | 40 | 5 | 8,5 | — | — |
| KADAMM КФ-WR1500/WR1800-М10-60 | фланцы WR1500–WR1800 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М10×60 | 60 | 10 | 16 | — | — |
| KADAMM КФ-WR159/WR284-М6-30 | фланцы WR159–WR284 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М6×30 | 30 | 6 | 10 | 0,12 | 58×40×23,5 |
| KADAMM КФ-WR187-М6-50 | фланцы WR187 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М6×50 | 50 | 6 | 10 | 0,2 | 60×60×30 |
| KADAMM КФ-WR2100/WR2300-М12-70 | фланцы WR2100–WR2300 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М12×70 | 70 | 12 | 18 | — | — |
| KADAMM КФ-WR229/WR284-М6-60 | калибровочные наборы и фланцы WR229, WR284 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М6×60 | 60 | 6 | 10 | — | — |
| KADAMM КФ-WR28-М3-12 | фланцы WR28 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М3×12 | 12 | 3 | 5,5 | 0,02 | 17×25×14 |
| KADAMM КФ-WR28/WR42-М3-14 | фланцы WR28–WR42 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М3×14 | 14 | 3 | 5,5 | 0,02 | 27×27×14 |
| KADAMM КФ-WR28/WR42-М3-16 | фланцы WR28–WR42 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М3×16 | 16 | 3 | 5,5 | — | — |
| KADAMM КФ-WR28/WR42-М3-20 | фланцы WR28–WR42 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М3×20 | 20 | 3 | 5,5 | — | — |
| KADAMM КФ-WR28/WR42-М3-8 | фланцы WR28–WR42 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М3×8 | 8 | — | — | — | — |
| KADAMM КФ-WR3/WR22-UNC4-40-8 | фланцы WR3–WR22 | 10 винтов | невыпадающий, с внутренним шестигранником, UNC 4-40 | 8 | 2,85 | 4,65 | 0,005 | — |
| KADAMM КФ-WR340/WR430-М6-35 | фланцы WR340–WR430 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М6×35 | 35 | 6 | 10 | 0,13 | — |
| KADAMM КФ-WR51/WR112-М4-12 | фланцы WR51–WR112 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М4×12 | 12 | 4 | 7 | 0,03 | 33×34×13 |
| KADAMM КФ-WR51/WR112-М4-18 | фланцы WR51–WR112 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М4×18 | 18 | 4 | 7 | — | — |
| KADAMM КФ-WR51/WR112-М4-20 | фланцы WR51–WR112 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М4×20 | 20 | 4 | 7 | 0,04 | 41×34×13 |
| KADAMM КФ-WR51/WR75-UNC6-32-19,05 | фланцы WR51–WR75 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, UNC 6-32 | 19,05 | 3,51 | 5,74 | 0,05 | 52×47×15 |
| KADAMM КФ-WR510/WR650-М8-40 | фланцы WR510–WR650 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М8×40 | 40 | 8 | 13 | 0,2 | 79,5×50×32 |
| KADAMM КФ-WR770-М10-45 | фланцы WR770 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М10×45 | 45 | 10 | 16 | — | — |
| KADAMM КФ-WR90/WR112-UNC8-32-19,05 | калибровочные наборы и фланцы WRD250, WR90, WR112 | 10 винтов | невыпадающий, с внутренним шестигранником, UNC 8-32 | 19,05 | 4,17 | 6,86 | 0,04 | — |
| KADAMM КФ-WR975/WR1150-М10-50 | фланцы WR975–WR1150 | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М10×50 | 50 | 10 | — | — | — |
| KADAMM КФ-WRD350/WRD750-UNC6-32-12,7 | фланцы WRD350, WRD475, WRD580, WRD650, WRD750 | 10 винтов | невыпадающий, с внутренним шестигранником, UNC 6-32 | 12,7 | 3,51 | 5,74 | — | — |
| KADAMM КФ-АЛП-М4-30 | логопериодические антенны | 10 винтов, 10 гаек, 10 пружинных шайб, 20 плоских шайб | невыпадающий, с внутренним шестигранником, М4×30 | 30 | 4 | 7 | 0,04 | 40×16,5×34 |
| KADAMM КФ-ШФ-2,36-25,4 | прецизионные фланцы WR42, WR28, WR22, WR19 | 10 штифтов | — | — | — | — | 0,004 | — |
Прочие параметры
| Параметр | Значение |
|---|---|
| Тип | штифты фиксации фланца — KADAMM КФ-ШФ-2,36-25,4 |
| Диаметр, мм | 2,36 — KADAMM КФ-ШФ-2,36-25,4 |
| Длина, мм | 25,4 — KADAMM КФ-ШФ-2,36-25,4 |
Как выбрать исполнение
Применение
Принадлежности применяют при сборке и монтаже наружных волноводных трактов и трактов под давлением, при настройке узлов.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM КФ входят:
Техническое описание серии КФ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение КФ или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 8724-2002
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM КФ | Комплекты крепежа волноводных фланцев | — | 28 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 45 | — |
| KADAMM ГВ | Гермовводы СВЧ волноводные | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ПФВ-К | Кольца уплотнительные волноводных фланцев | — | 38 | — |
| KADAMM ПФВ-КД | Кольца уплотнительные D-образные | — | 17 | — |
Когда брать соседнюю серию: нужны прокладки волноводных фланцев — KADAMM ПФВ-П; нужны гермовводы волноводные — KADAMM ГВ.
