KADAMM K8811136F21 — однодиапазонная секторная антенна 1710–2690 МГц, 15,8 дБи, 2 порта, наклон 3°

KADAMM K8811136F21 относится к классу «панельная антенна малой соты с фиксированным наклоном» и работает в диапазоне 1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

По техническим описаниям KADAMM K8811136F21 и соседняя модель KADAMM K8811136F12 расходятся так: у K8811136F21 усиление 15,8 дБи, у K8811136F12 — 13,2 дБи; у K8811136F21 электрический наклон 3°, у K8811136F12 — 0°; у K8811136F21 габариты 650 × 160 × 80 мм, у K8811136F12 — 345 × 160 × 80 мм. По сравнению с KADAMM K8811136F26 отличие другое: у K8811136F21 2 порта, у K8811136F26 — 4.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥10–60 дБ.

По вертикали луч узкий — 14,1 ± 0,9°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Механический наклон кронштейна (0–15°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Чистоту диаграммы показывают такие параметры: усиление — до 15,8 дБи; отношение вперёд/назад — более 26–30 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 650 × 160 × 80 мм; масса 3,4 кг плюс 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø75 мм; ветровая нагрузка 112 / 40 / 133 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

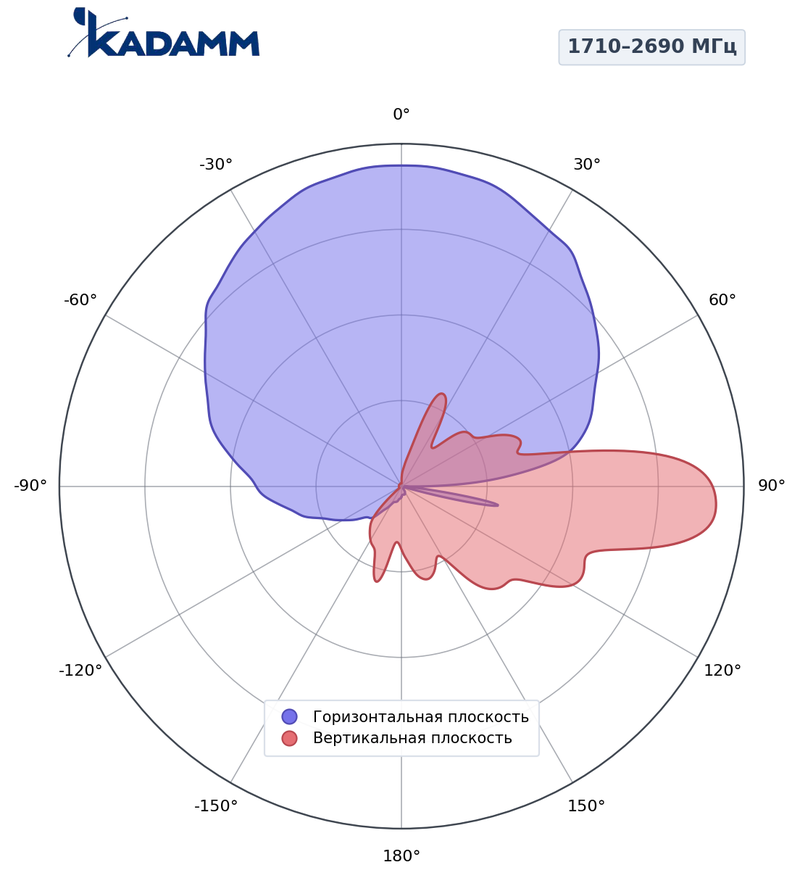

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 10,2–14,1°, по вертикали 10,2–14,1°, усиление в максимуме 15,3–15,8 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

Главный лепесток по горизонтали шириной 65° по уровню половинной мощности; по вертикали — 10,2–14,1°. Задний лепесток ослаблен не менее чем на 26 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K8811136F21.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K8811136F21 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K8811136F21 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K8811136F21 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K8811136F21 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15,8 = 55,8 дБм, то есть около 380 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55,8 − 99,3 = −43,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 3° — ось луча приходит на землю в 30 / tg 3° ≈ 572 м от опоры, нижний край луча (половина вертикальной ширины 10,2°) — около 211 м, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Сети и службы в полосах K8811136F21:

Перед заказом KADAMM K8811136F21 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø75 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K8811136F21 — на трубу Ø50–Ø75 мм; монтажный комплект весит 4,1 кг.
• Панель K8811136F21 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K8811136F21: электрический 3°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K8811136F21 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K8811136F21 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4,1 кг; упаковка 1145 × 215 × 155 мм.
