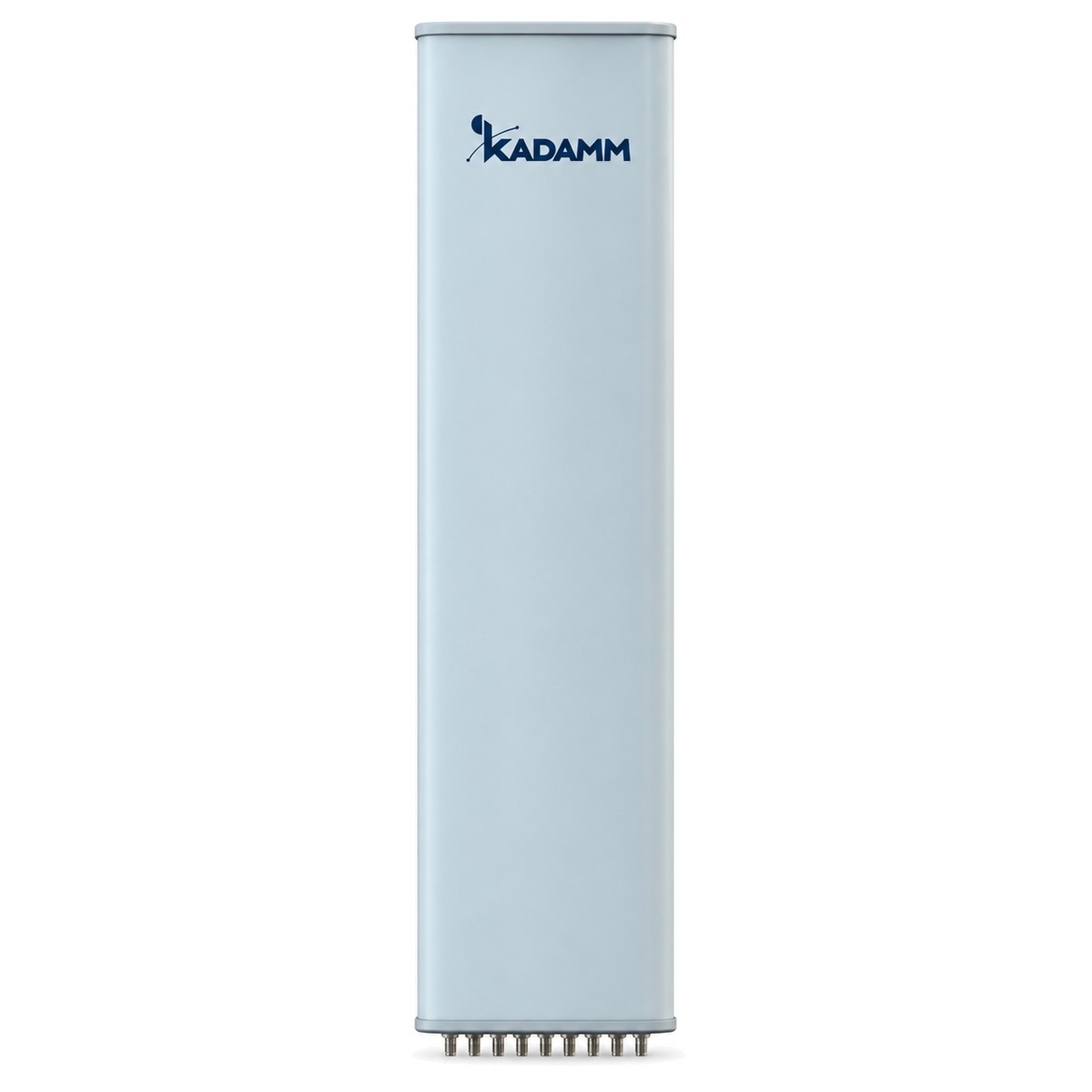

KADAMM K850232717v01 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2400 / 2496–2690 МГц, 90°, 18 дБи, 8 портов + калибровочный, RET

KADAMM K850232717v01 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 2300–2400 / 2496–2690 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 1 порт. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.

У антенны два вида лучей. Широковещательный (90° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (23–25,5°) и следуют за абонентом: усиление сервисного луча на 0° — 21–22 дБи.

Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.

По вертикали лучи узкие (6,5°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12°, механический наклон кронштейна — 0–15°.

Качество: отношение вперёд/назад — ≥27–28 дБ; поляризационная развязка — ≥20 дБ.

Механика: размеры 1450 × 300 × 146 мм; масса 17,3 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 446 / 136 / 494 Н при 150 км/ч; рабочая температура −40…+60 °C. Разъёмы — 1 × кластерный разъём MQ4 + MQ5 (вилка). Эти данные нужны для расчёта опоры и кронштейна.

Системы излучателей

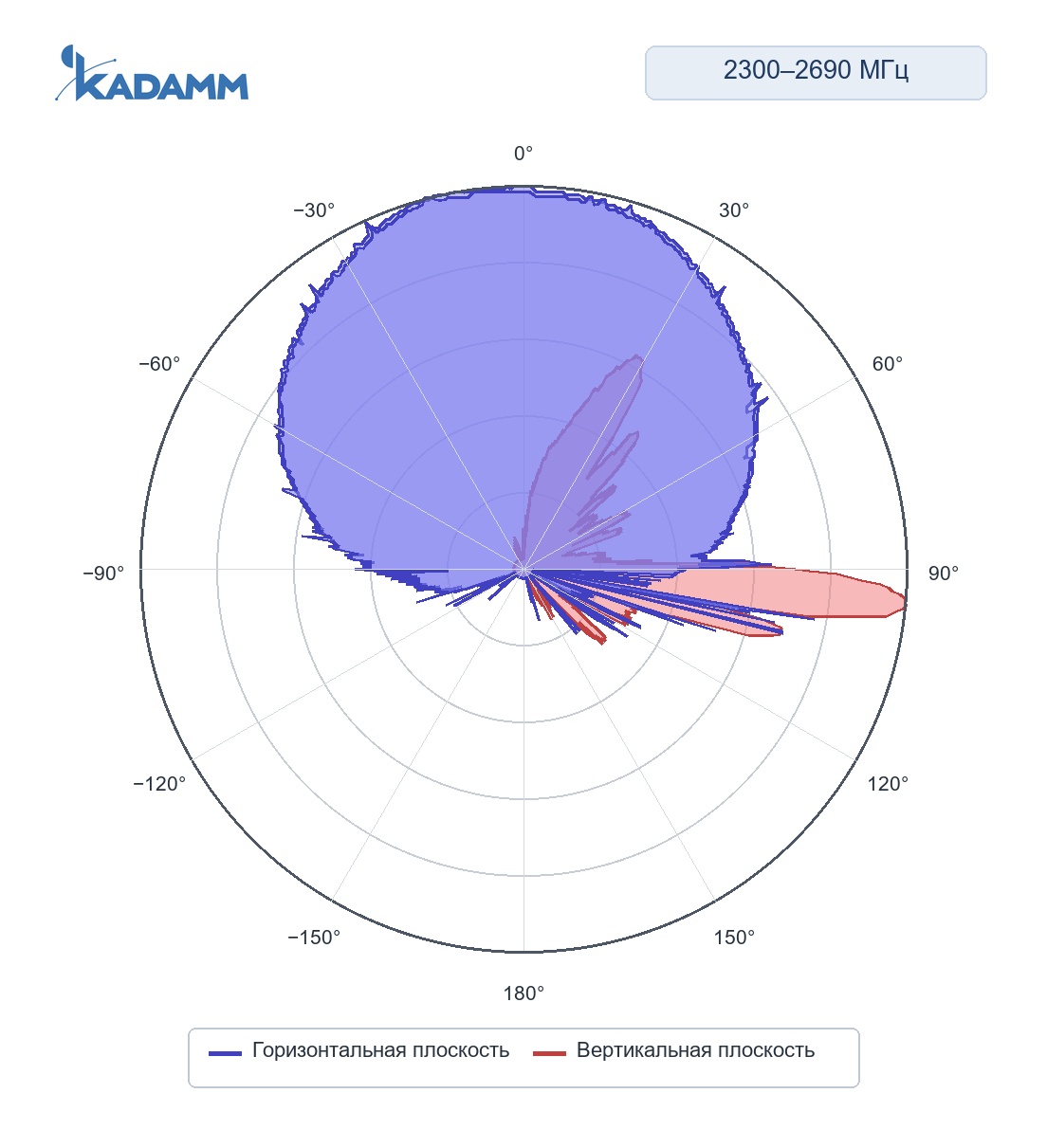

2300–2400 и 2496–2690 МГц, одноколонный луч, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 27–90°, по вертикали 5,7–6,5°, усиление в максимуме 16–21,5 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

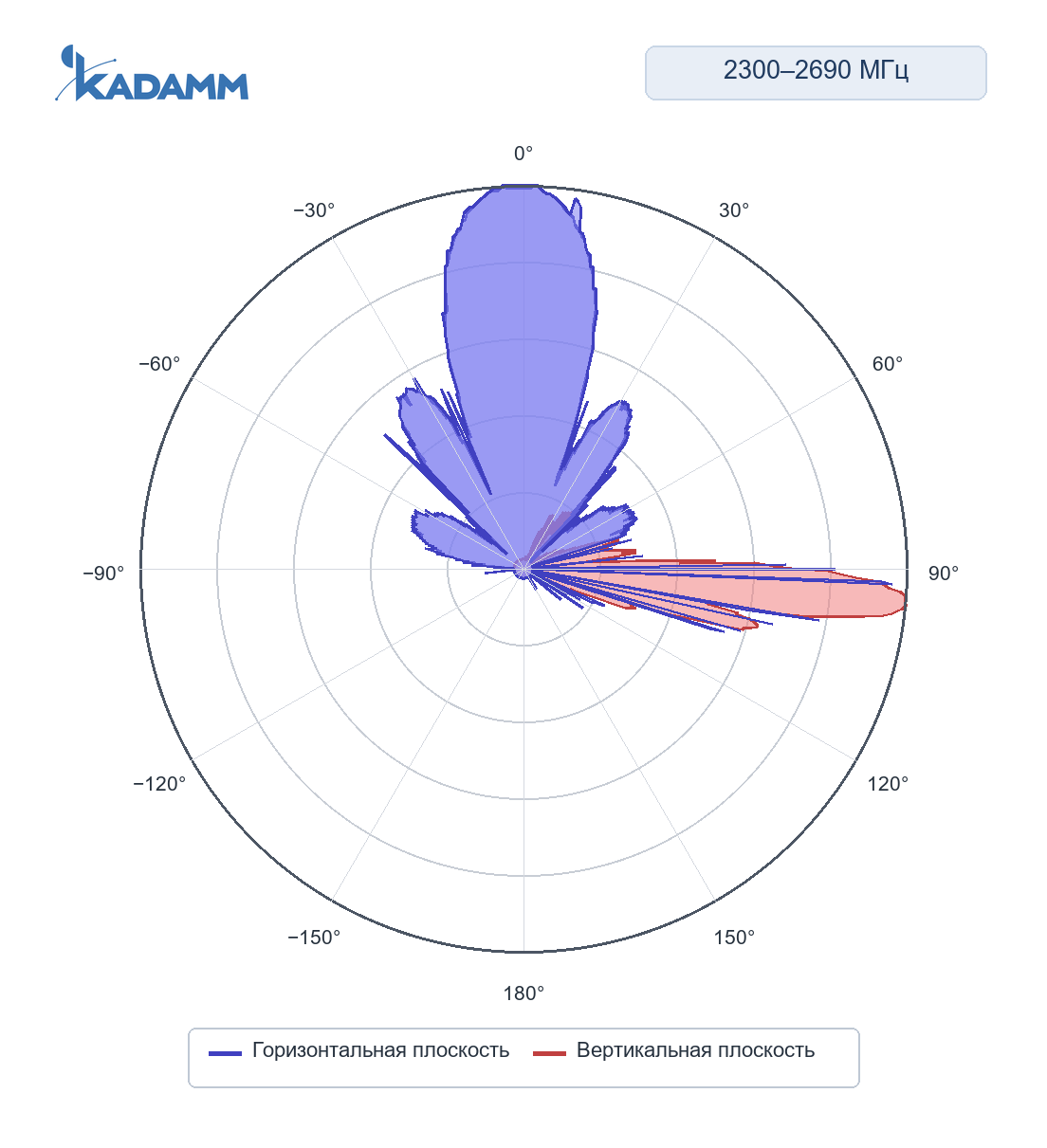

2300–2400 и 2496–2690 МГц, сервисный луч 0°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 27–90°, по вертикали 5,7–6,5°, усиление в максимуме 16–21,5 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

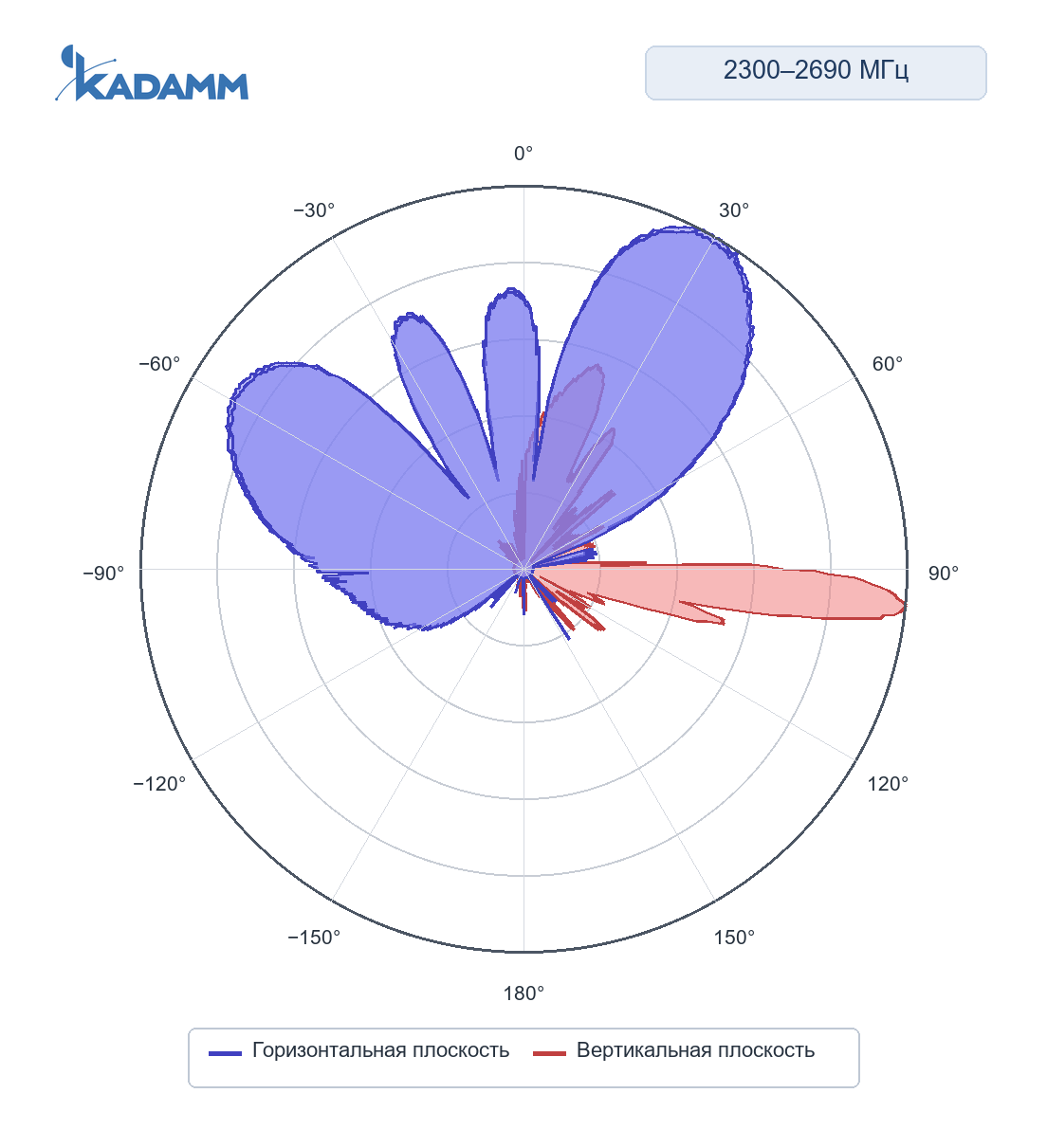

2300–2400 и 2496–2690 МГц, сервисный луч 30°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 27–90°, по вертикали 5,7–6,5°, усиление в максимуме 16–21,5 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

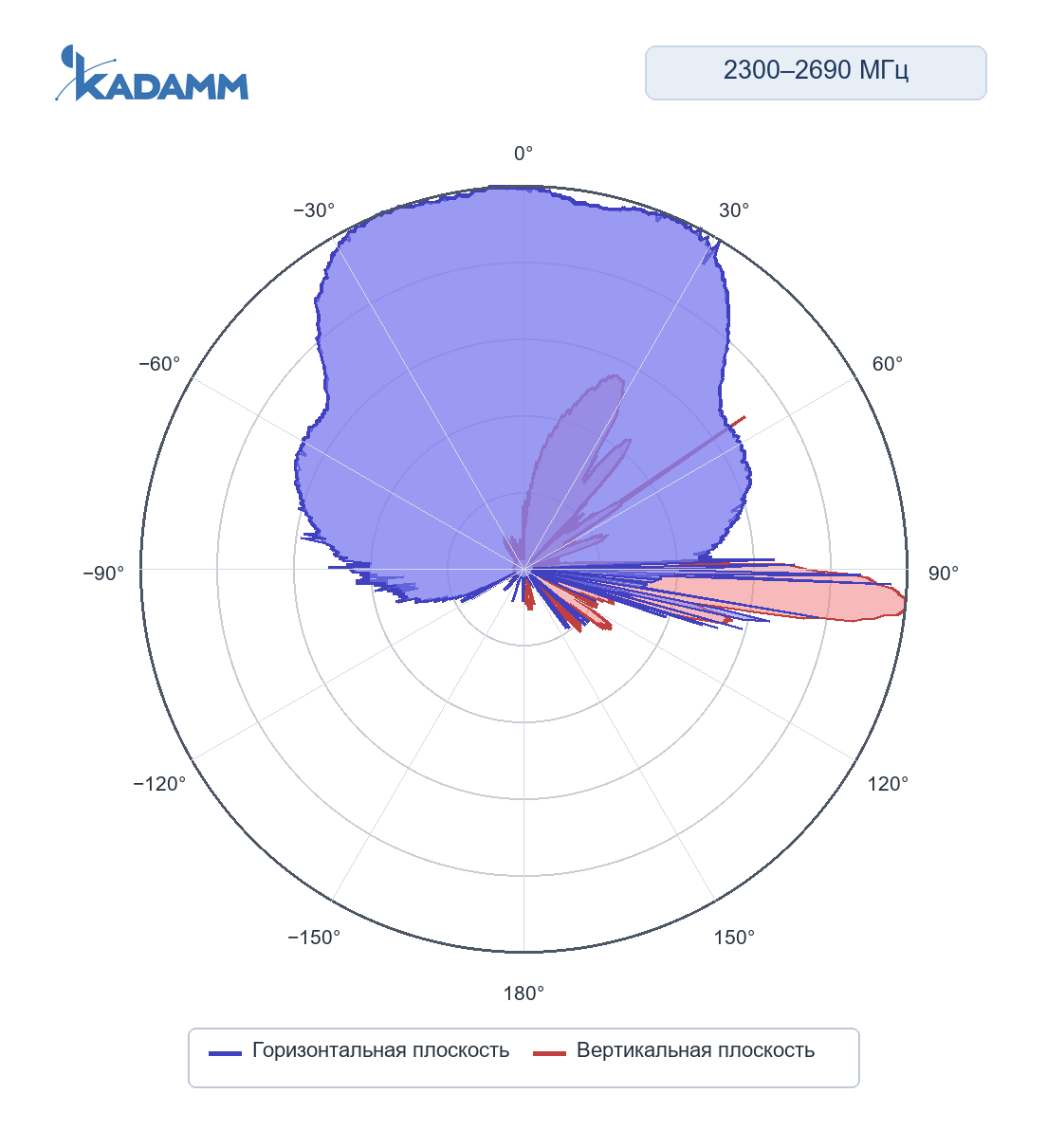

2300–2400 и 2496–2690 МГц, широковещательный луч (BCH), горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 27–90°, по вертикали 5,7–6,5°, усиление в максимуме 16–21,5 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°, у TDD — 65°, у TDD — 23–25,5°, у TDD — 27–30°; по вертикали — 5,7–6,5°. Задний лепесток ослаблен не менее чем на 27 дБ относительно главного.

Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH) 65°

TDD: сервисный луч

TDD: многолучевой режим с программным делением сектора (soft split)

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у K850232717v01 по кабелю от оборудования площадки.
• 3GPP TS 36.101 и 38.101-1 — полосы K850232717v01 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K850232717v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K850232717v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2495 МГц (середина полосы 2300–2690 МГц): L = 32,45 + 20·lg 2495 + 20·lg 1 = 100,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 100,4 = −42,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,7°) — около 173 м от опоры, верхняя — около 413 м.

Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 2300–2400 / 2496–2690 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.

Сети и службы в полосах K850232717v01:

Перед заказом KADAMM K850232717v01 сверьте с проектом:

• Частоты оборудования — внутри 2300–2690 МГц
• Разъёмы — MQ4 + MQ5
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление K850232717v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• Панель K850232717v01 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K850232717v01: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K850232717v01 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

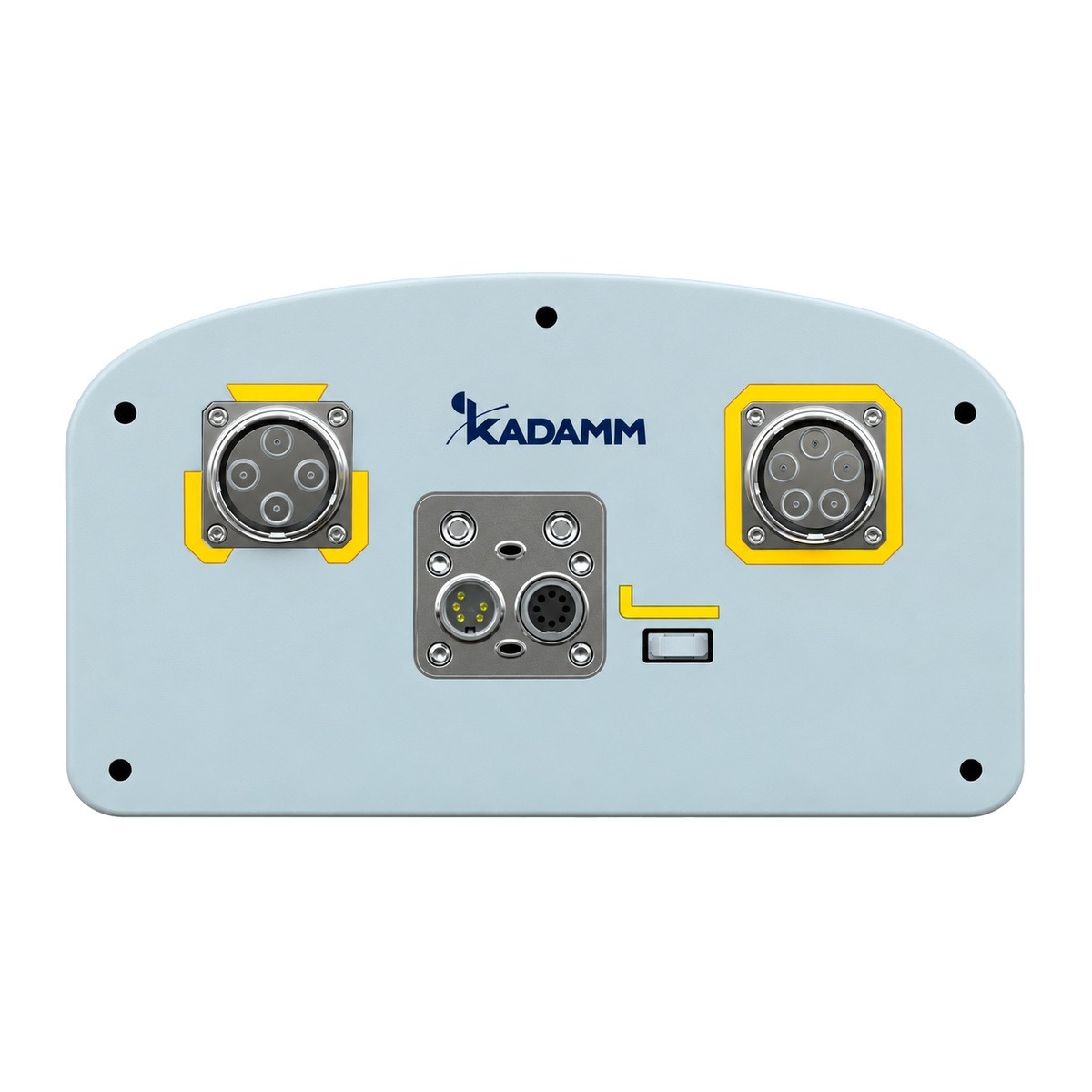

• Разъёмы — 1 × кластерный разъём MQ4 + MQ5 (вилка), выведены снизу.
• Уличные соединения K850232717v01 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K850232717v01 включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 5,5 кг; упаковка 1740 × 365 × 200 мм.
