Гибридная панель для сектора базовой станции: обычные массивы и массив с двумя лучами по азимуту в одном радоме, полосы 698–960 / 4×1710–2170 МГц. Наклон меняется дистанционно.
Описание
КАДАММ K840902119 — гибридная секторная антенна. Часть массивов работает как обычная панель с сектором 65°, а один массив формирует два узких луча, разведённых по азимуту (± 28° / ± 26° / ± 24°). Сектор в полосе этого массива делится на две половины, и каждая обслуживается своим лучом — без второй антенны на опоре.
Максимальное усиление 18,8 дБи, длина полотна 2780 мм. Полосы массивов: 698–960 / 4×1710–2170 МГц.
Электрический наклон 2–10° меняется из аппаратной через блок RET командами AISG. Кронштейн добавляет механический наклон 0–8°.
Какие диапазоны 3GPP перекрыты массивами антенны, показано в таблице под характеристиками.

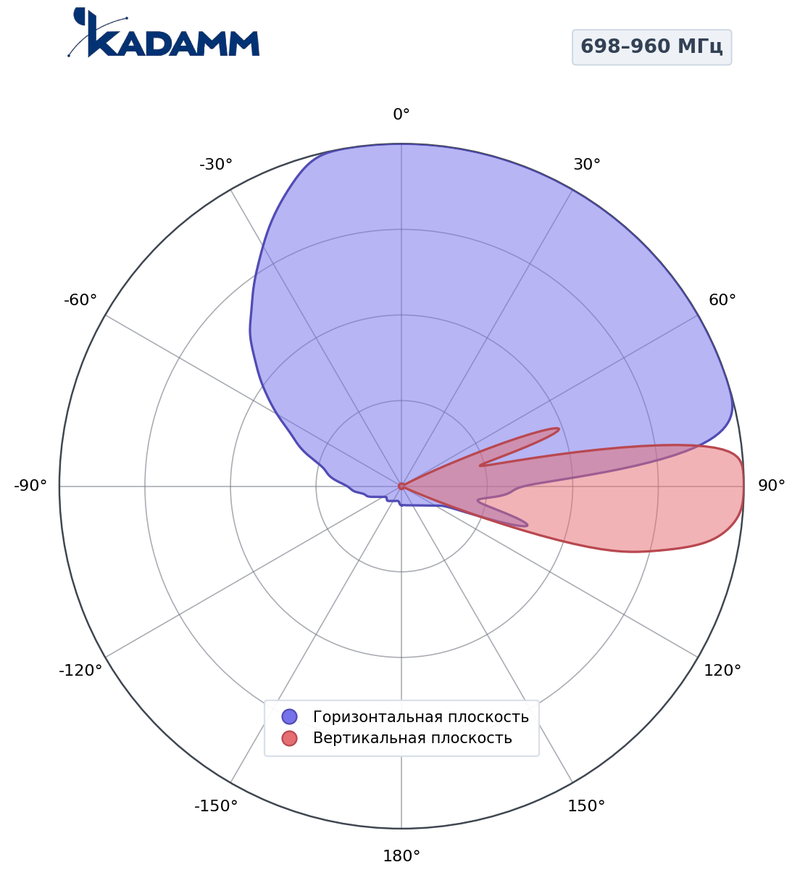

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 15,6 | 16,2 | 16,5 | 16,7 |
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 16,0 ± 0,6 | 16,3 ± 0,5 | 16,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 66 ± 5° | 63 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,7° | 8,2 ± 0,5° | 8 ± 0,4° | 7,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ± 45° | ||
| Направления лучей по азимуту | ± 28° | ± 26° | ± 24° |
| Усиление при среднем наклоне, дБи | 17,8 | 18,5 | 18,8 |
| Усиление во всём диапазоне наклонов, дБи | 17,6 ± 0,8 | 18,3 ± 0,7 | 18,6 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 33 ± 3° | 31 ± 3° | 29 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,8 ± 0,4° | 6,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 26 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 15 |
| Электрический наклон | 2–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥15 (между лучами, 1710–2170/1710–2170) | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 355 × 165 мм |
| Размеры упаковки | 3165 × 460 × 260 мм |
| Масса антенны | 40,2 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 54,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 998 / 350 / 1070 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K840902119 | КАДАММ K840901826 | КАДАММ K840902619 | КАДАММ K840902620 | КАДАММ K840902718 |
|---|---|---|---|---|---|
| Полоса | 698–960 / 4×1710–2170 МГц | 698–960 МГц, 2×1710–2170 МГц, 2×2490–2690 МГц, 2×1710–2170 МГц | 2×698–960 МГц, 4×1710–2690 МГц | 2×698–960 МГц, 4×1710–2690 МГц | 698–960 МГц, 2×1710–2690 МГц, 2×1710–2170 МГц |
| Луч по горизонтали | 65° | 65°/65°/65° | 65° | 65° | 65°/65° |
| Усиление | 18,8 дБи | 16,5/17/17,5/18,5 дБи | 15,3/18,3 дБи | 16,2/19,7 дБи | 16,7/17,6/18,2 дБи |
| Наклон | 2–10°, RET | 2–12°, RET | 2–12°, RET | 2–10°, RET | 2–12°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Антенны 5G: TDD + FDD, гибридные и с формированием луча».
Вопросы и ответы
Два узких луча вместо одного широкого делят нагрузку сектора пополам и повышают ёмкость в полосе многолучевого массива без установки второй антенны.
Нет, два луча формирует только отдельный массив, остальные работают как обычная секторная панель.
Каждый луч выведен на свою пару портов ±45° — это два независимых сектора для радиомодулей.
Электрический наклон 2–10° меняется из аппаратной через блок RET командами AISG.
