KADAMM K840702719 — гибридная секторная антенна 698–2690 МГц, 5 систем излучателей, 19,6 дБи, 10 портов, RET

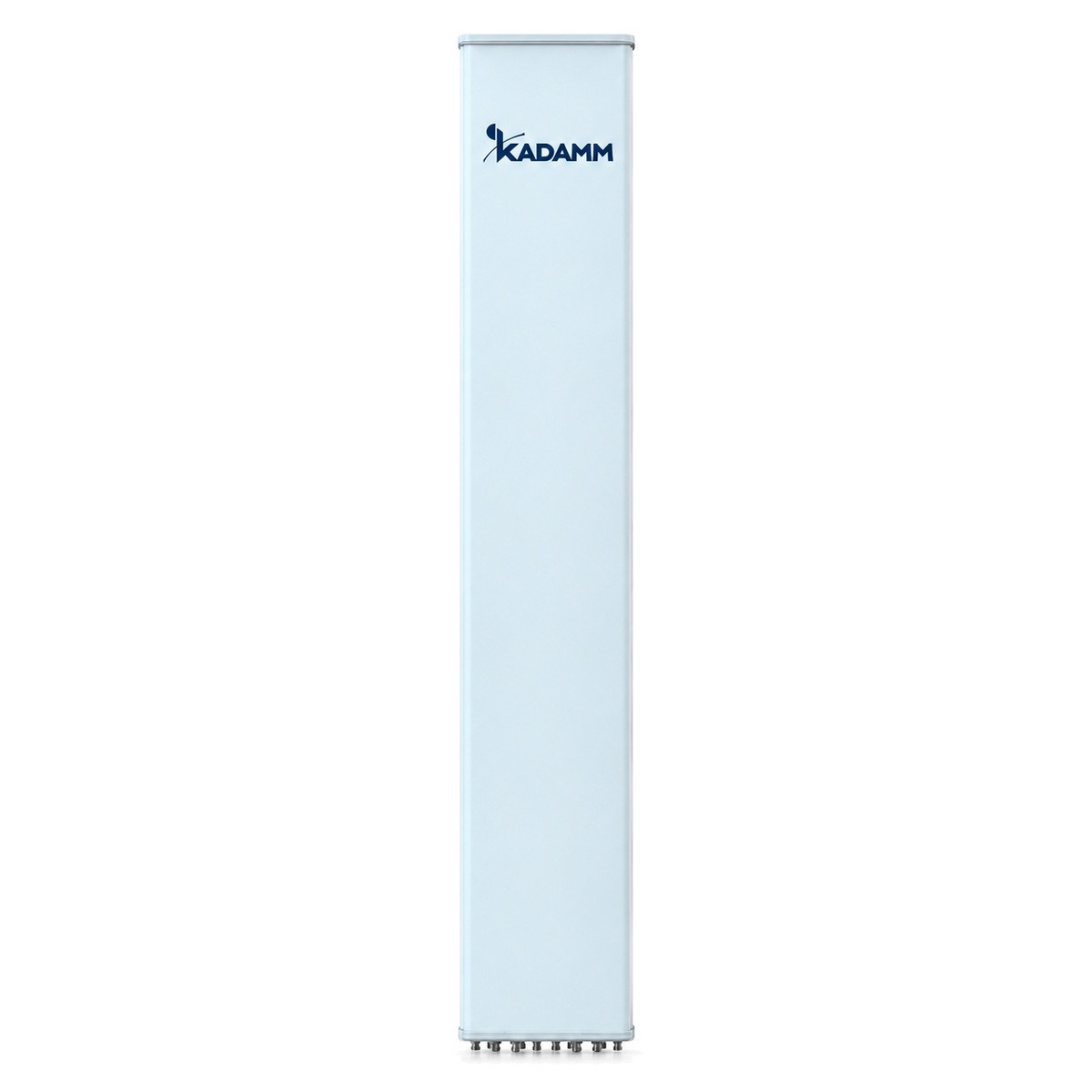

KADAMM K840702719 — гибридная панельная антенна базовой станции: в одном корпусе из стеклопластика стоят секторные массивы с лучом около 65° и многолучевые массивы с узкими лучами около 33°. Диапазон — 698–960 / 4×1710–2690 МГц, 10 портов, систем излучателей — 5.

Смысл гибридной схемы — модернизация сайта без новых антенн: нижние диапазоны работают как обычные секторы 65°, где важен охват, а верхние делят сектор на узкие лучи, где важна ёмкость (направления лучей по азимуту — ± 29° / ± 27° / ± 24° / ± 22°). Одна панель заменяет две-три отдельные антенны.

По вертикали лучи узкие (8,9°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12° / 2–10° дистанционно (RET, AISG 2.0 / 3GPP TS 25.461), механический наклон кронштейна — 0–8°.

Качество: отношение вперёд/назад — более 25–26 дБ; поляризационная развязка — более 17–18 дБ; интермодуляция IM3 — ≤−153 дБн.

Механика: размеры 2680 × 355 × 165 мм; масса 35,5 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1209 / 375 / 1352 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

Системы излучателей

Всего у K840702719 — 5 систем излучателей, 10 портов.

698–960 МГц, массив R1Главный лепесток по горизонтали 60–68°, по вертикали 7,5–8,9°, усиление в максимуме 15,5–16,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1710–2690 МГц, два луча, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 30–35°, по вертикали 5–7,2°, усиление в максимуме 18,6–19,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у массива Y1/Y2/Y3/Y4 — 30–35°; по вертикали — 5–8,9°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

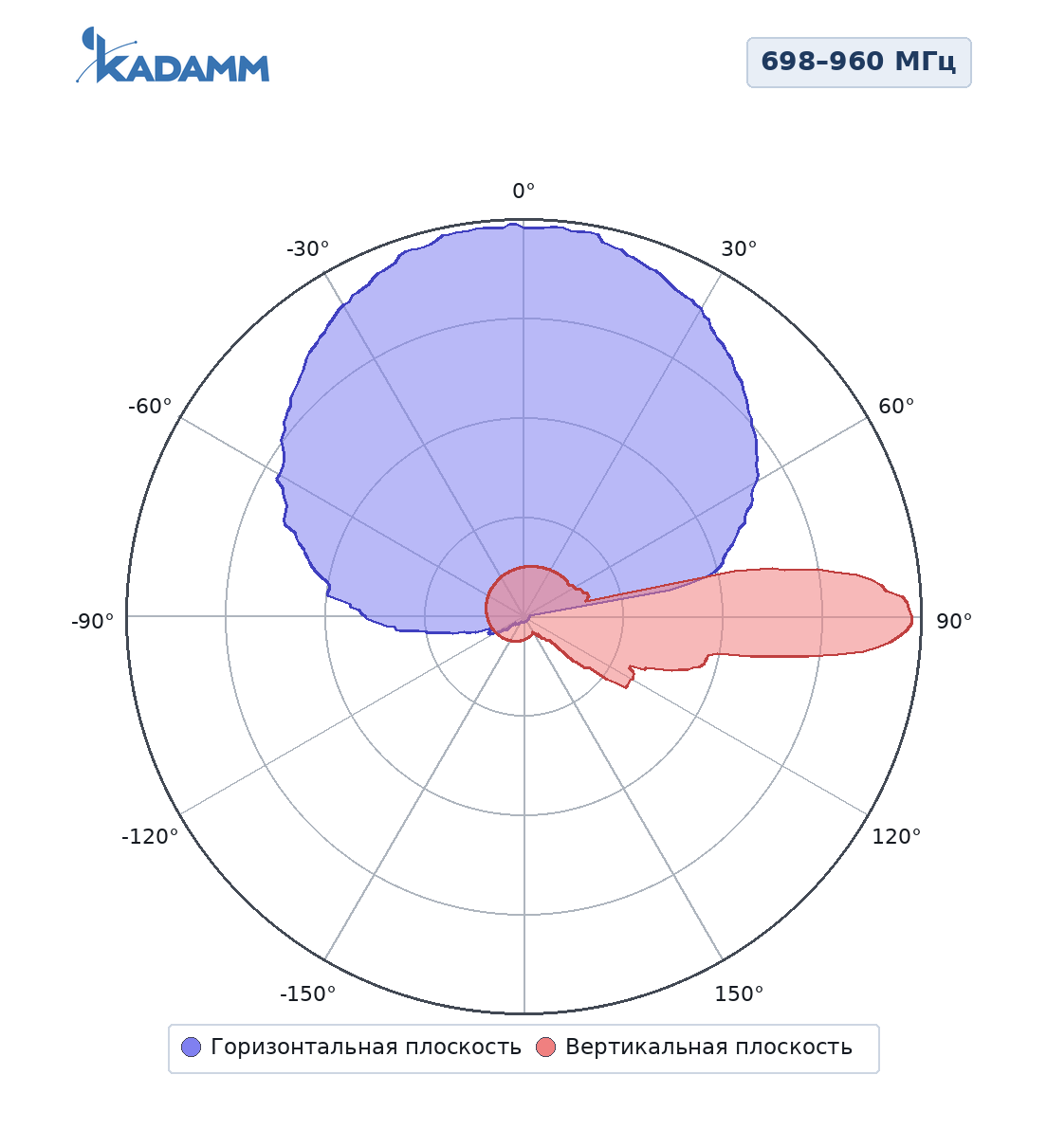

Массив R1: 698–960 МГц

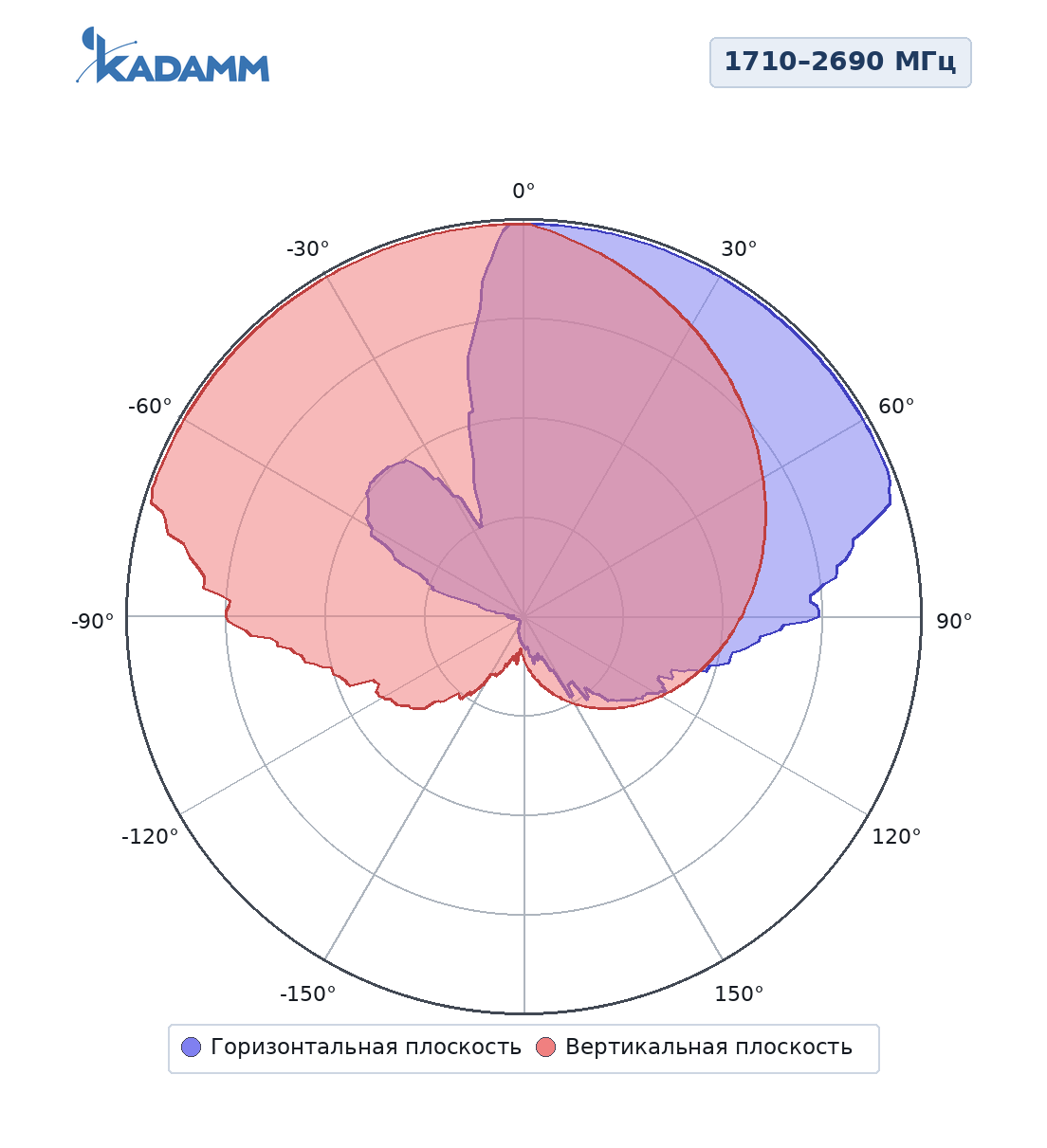

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K840702719 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K840702719.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K840702719 — 10 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K840702719 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K840702719 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K840702719 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19,6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19,6 = 59,6 дБм, то есть около 912 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59,6 − 90,8 = −31,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 7,5°) — около 158 м от опоры, верхняя — около 528 м.

Гибридные панели ставят при модернизации загруженных сайтов: охват обеспечивают нижние диапазоны, ёмкость — многолучевые массивы верхних диапазонов.

Сети и службы в полосах K840702719:

Перед заказом KADAMM K840702719 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 10×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K840702719 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• Панель K840702719 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K840702719: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K840702719 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K840702719 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K840702719 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 3075 × 460 × 260 мм.
