KADAMM K840046F23 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 12,5 дБи, 8 портов, наклон 0°

KADAMM K840046F23 относится к классу «панельная антенна малой соты с фиксированным наклоном» и работает в диапазоне 698–960 / 1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Ближайшая к KADAMM K840046F23 модель каталога — KADAMM K840046F22. У K840046F23 8 портов, у K840046F22 — 4; у K840046F23 масса 9,6 кг, у K840046F22 — 9,2 кг. У второй близкой модели, KADAMM K8820046F11, расхождение иное: у K840046F23 полосы 698–960 и 1710–2690 МГц, у K8820046F11 — 698–960, 1710–2690 и 3300–3800 МГц.

По горизонтали луч 65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 10–60 дБ.

По вертикали луч узкий — 42 ± 4°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 12,5 дБи; отношение вперёд/назад — более 20–24 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 453 × 500 × 158 мм; масса 9,6 кг плюс 1,88 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K840046F23 — 2 системы излучателей, 8 портов.

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 18–26°, по вертикали 18–26°, усиление в максимуме 11,8–12,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

3300–3800 МГц, горизонтальная и вертикальная плоскости

Главный лепесток по горизонтали шириной 65°, у системы 1 — 35–42°, у системы 2 — 18–26° по уровню половинной мощности; по вертикали — 18–42°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

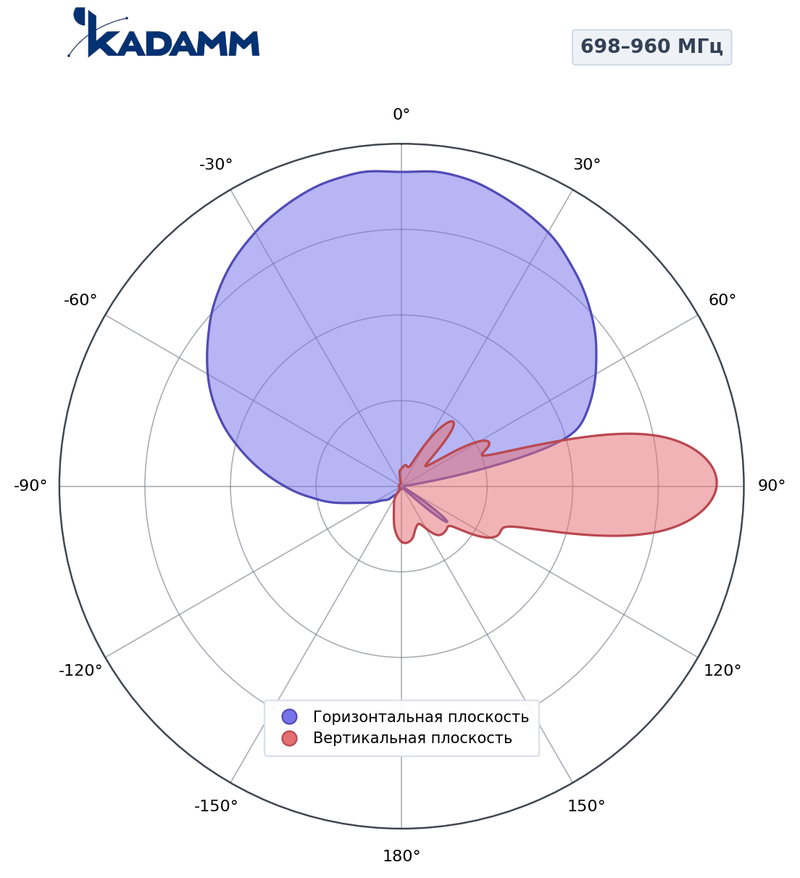

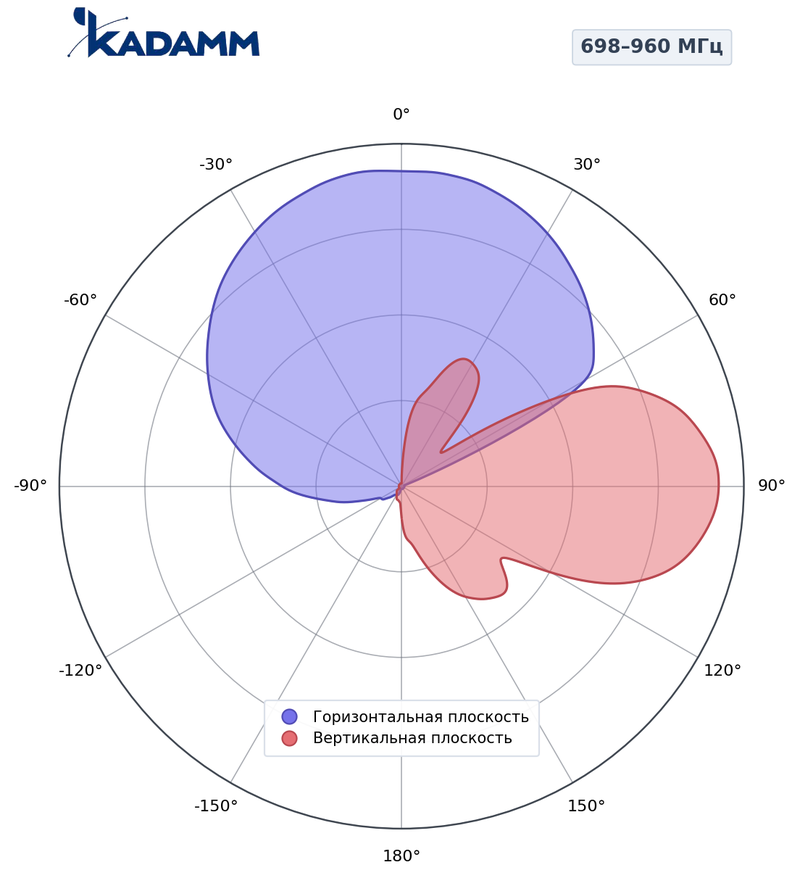

Система 698–960 МГц

Система 1710–2690 МГц

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K840046F23 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K840046F23 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K840046F23 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K840046F23 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12,5 = 52,5 дБм, то есть около 178 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52,5 − 90,8 = −38,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах K840046F23:

Перед заказом KADAMM K840046F23 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 150 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K840046F23 — на трубу Ø50–Ø115 мм; монтажный комплект весит 1,88 кг.
• Панель K840046F23 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K840046F23: электрический 0°.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K840046F23 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K840046F23 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 1,88 кг; упаковка 750 × 620 × 330 мм.
