KADAMM K840046F22 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 12,5 дБи, 4 порта, наклон 0°

KADAMM K840046F22 — панельная антенна малой соты с фиксированным наклоном диапазона 698–960 / 1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Выбирая между KADAMM K840046F22 и KADAMM K8820026F22, сравните: у K840046F22 габариты 453 × 500 × 158 мм, у K8820026F22 — 449 × 300 × 90 мм; у K840046F22 масса 9,2 кг, у K8820026F22 — 3,7 кг. По сравнению с KADAMM K840046F23 отличие другое: у K840046F22 4 порта, у K840046F23 — 8.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 10–60 дБ. Систем излучателей — 2, портов — 4; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше.

В вертикальной плоскости луч всего 42 ± 4°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам.

Чистоту диаграммы показывают такие параметры: усиление — до 12,5 дБи; отношение вперёд/назад — более 20–24 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 453 × 500 × 158 мм; масса 9,2 кг плюс 2 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K840046F22 — 2 системы излучателей, 4 порта.

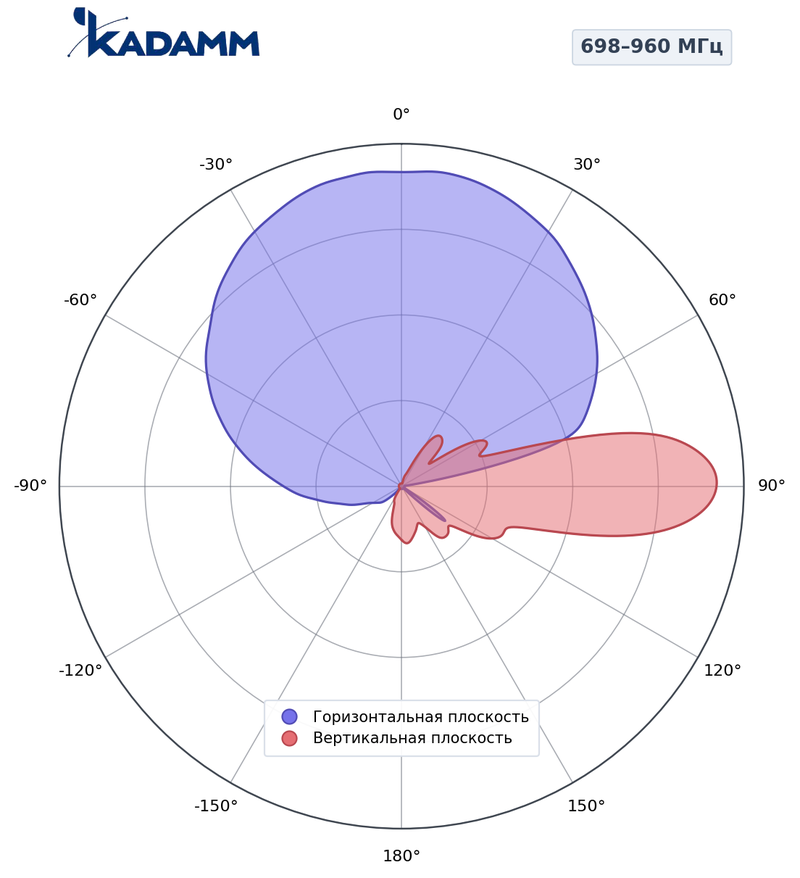

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 35–42°, по вертикали 35–42°, усиление в максимуме 9,3–10,5 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у системы 1 — 35–42°, у системы 2 — 18–26°; по вертикали — 18–42°. Задний лепесток ниже главного минимум на 20 дБ.

Система 698–960 МГц

Система 1710–2690 МГц

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K840046F22 — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K840046F22 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K840046F22 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K840046F22 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12,5 = 52,5 дБм, то есть около 178 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52,5 − 90,8 = −38,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах K840046F22:

Перед заказом KADAMM K840046F22 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 150 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K840046F22 — на трубу Ø50–Ø115 мм; монтажный комплект весит 2 кг.
• При установке K840046F22 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K840046F22: электрический 0°.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K840046F22 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K840046F22 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 2 кг; упаковка 755 × 620 × 330 мм.
